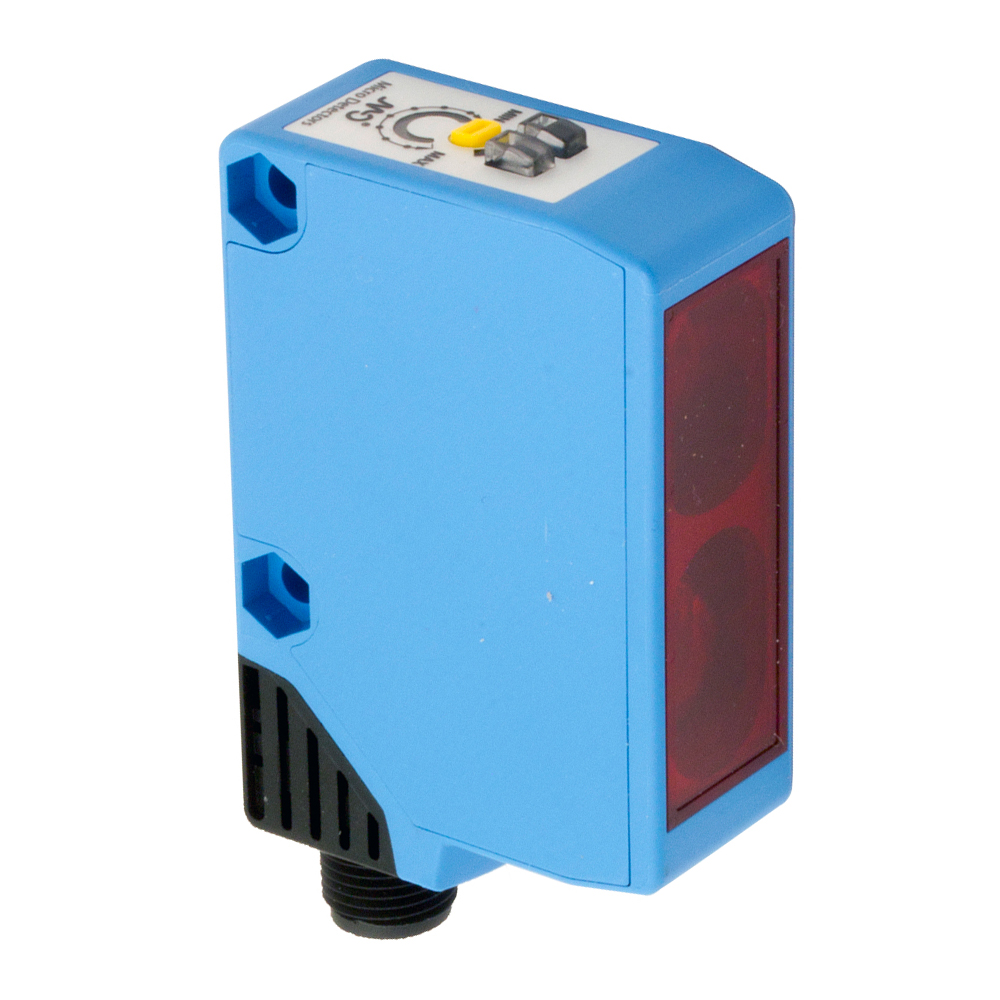

O FGRN/0P-0E pertence à série FG da Datasensing: sensores fotoelétricos compactos com supressão de fundo ajustável — detectam apenas dentro da janela de distância configurada (na faixa de ~310 mm, conforme o modelo), ignorando ativamente o que está atrás do alvo. Alimentação de 10 a 30 Vcc, seleção L/D (light/dark), conector M12 e ajuste da distância de corte no próprio sensor.
Aplicações típicas
Detecção com fundo próximo e problemático: peças sobre esteiras metálicas brilhantes, alvos diante de estruturas de máquina, produtos escuros com fundo claro — cenários onde o difuso comum comuta com o fundo e a supressão de fundo resolve por projeto, discriminando pela distância e não pela refletância.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 12m |
| Ajuste de sensibilidade | Potentiometer 2 turns with position indicator |
Aplicação
| Function Principle | Polarized |
| Notes | On RL123 reflector included |
| Optic position | Axial |
Saídas

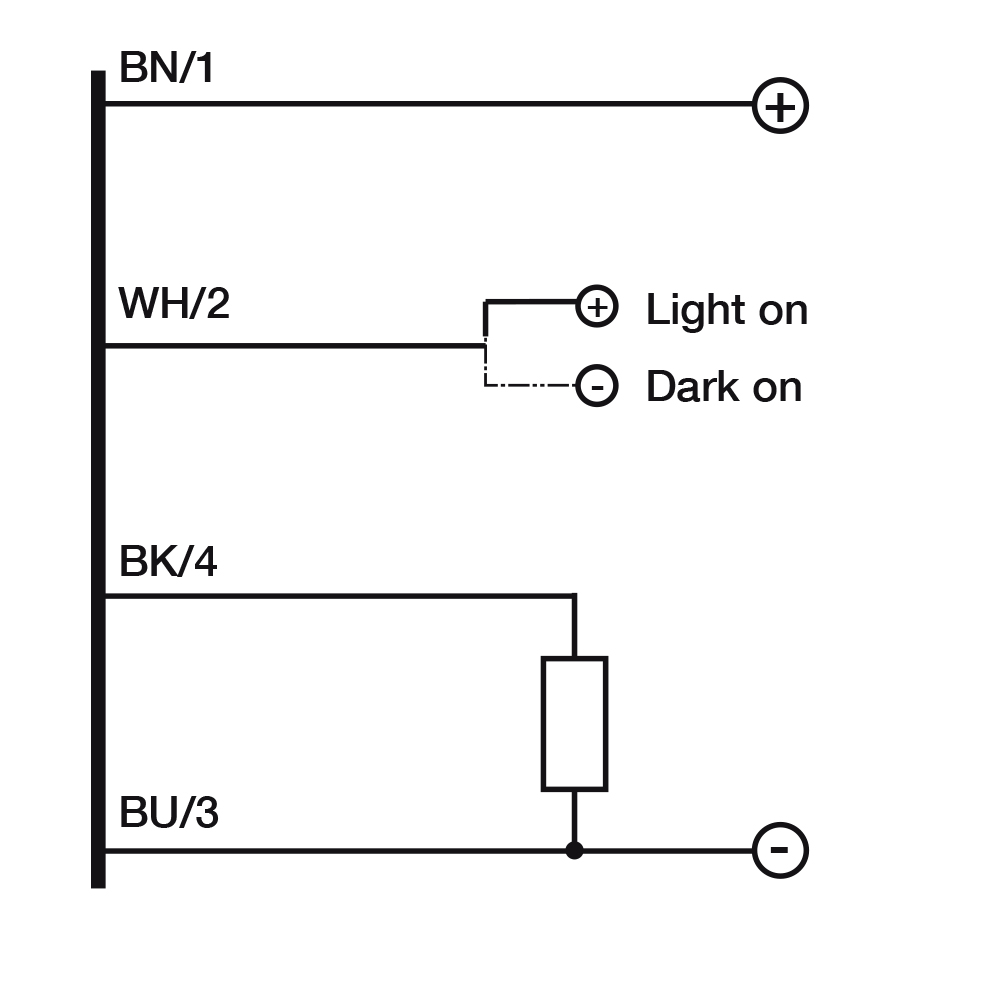

| Tipo de saída | PNP L/D Selectable |
| Função de saída | L/D Selectable |
| Frequência de comutação | 1Khz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 35mA |
| Load current | ≤100mA |
| Output voltage drop | ≤1,8V@Iload=100mA |
| Max ripple content | 5Vpp |
| LED indicators | Green (powerON) Yellow (status output) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red |
| Interference to external light | 3,000Lux (incandescent lamp), 10,000 (sunlight) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

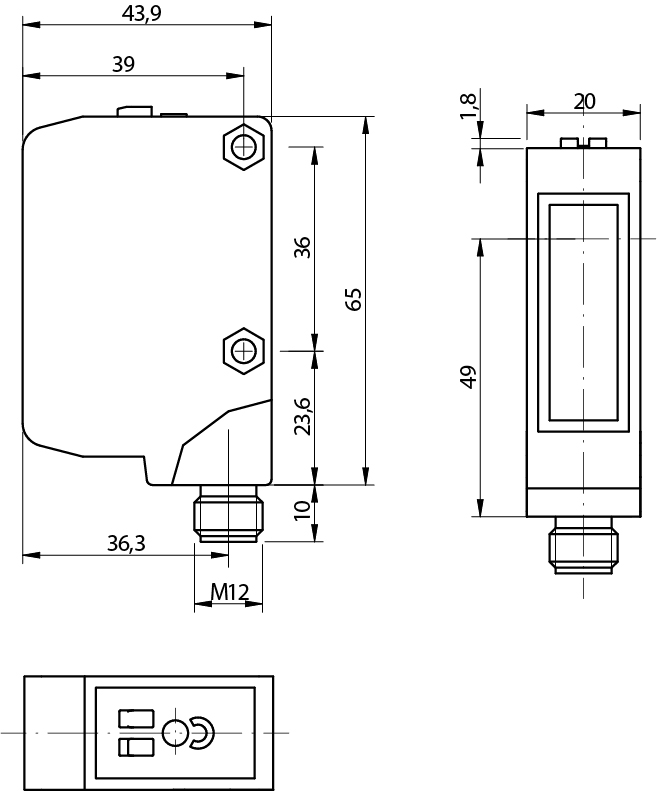

| Dimensões | 20×44,9x60mm |
| Material do corpo | ABS |
| Peso | 40g |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Temperatura de operação | -25°C…+55°C |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE UR |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-28 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | Mounting bracket STFG 00 and reflector RL 123 |
Dados gerais
| Dimensões | 20×44,9x60mm |
| Temperatura de operação | – 25°C…+ 55°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Como a supressão de fundo funciona?
O sensor mede o ângulo da luz recebida (triangulação) e só comuta para alvos dentro da janela de distância ajustada — objetos além do corte são ignorados, mesmo que sejam mais refletivos que o alvo. Por isso detecta objeto escuro contra fundo claro, o caso impossível para o difuso comum.
Quando escolher FG em vez de um difuso comum?
Sempre que houver fundo a menos de ~2× a distância do alvo, fundos brilhantes ou variação de cor dos objetos. Se o difuso comum “vê o fundo”, o FG é a solução direta.
A distância de corte é ajustável?
Sim — o ajuste no sensor define onde termina a janela de detecção, dentro da faixa nominal do modelo (na tabela acima). Configure com o alvo real na posição real.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
