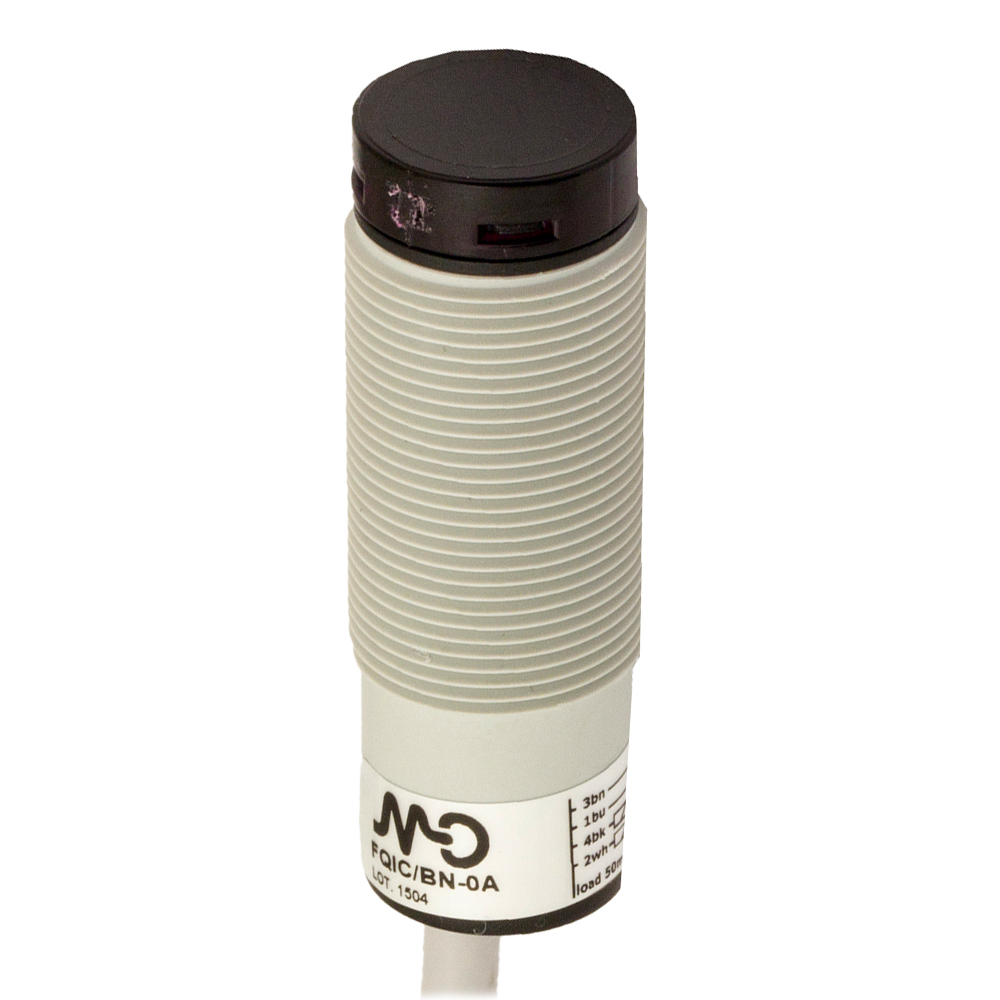

O FQI8/BP-0A pertence à série FQ da Datasensing: sensores fotoelétricos M18 de corpo curto, para instalações onde o comprimento do M18 convencional não cabe. Alimentação de 10 a 30 Vcc, saídas NPN ou PNP NA+NF (complementares), óticas axial e radial, e a gama completa de funções: difuso (100 a 1000 mm conforme o modelo), retrorreflexivoivo (até 4–6 m, com versões polarizadas e para transparentes), barreira de até 20 m e supressão de fundo. Grau de proteção IP67 e proteção elétrica total.
Aplicações típicas
Movimentação de materiais, embalagem e robótica em espaços confinados: o corpo curto entra onde o M18 padrão não fecha a porta do painel ou colide com a peça. Mantém a instalação roscada M18 com porcas — a troca de um sensor comprido por um FQ costuma ser direta.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 1,2m |
| Deriva térmica de Sr | ≤10% Sr |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Princípio de funcionamento | Reflexão difusa (longa distância, >600mm) |
| Observações | Alvo branco Kodak 90% 400 x 400mm |
| Posição da ótica | Axial |
Saídas

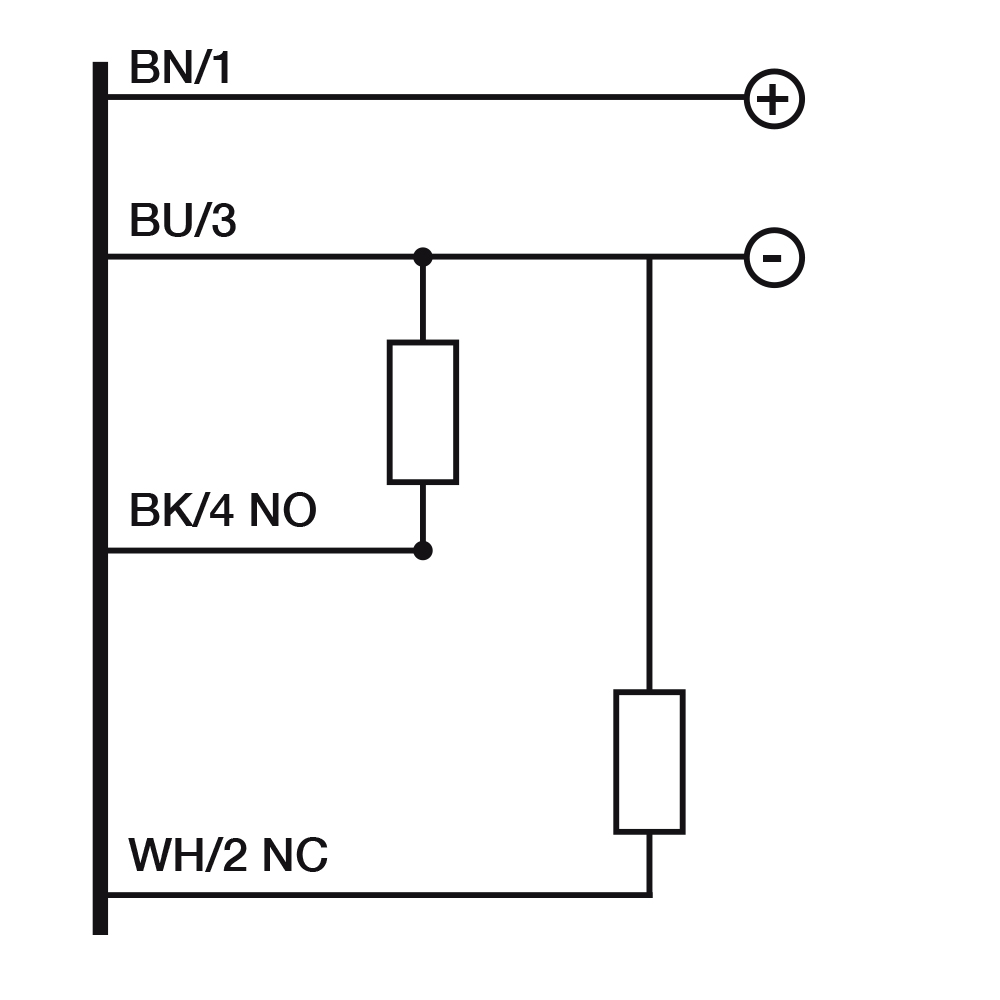

| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 30mA |
| Corrente de carga | ≤50mA |
| Corrente de fuga | ≤10μA |
| Queda de tensão na saída | ≤2V@Iload=50mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (status da saída) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Curto-circuito (auto-reset), sobretensão |
| Proteção contra inversão de polaridade | Inversão de polaridade, tensão impulsiva |
| Emissão | LED infravermelho (880nm) |
| Imunidade à luz externa | 5000lux (lâmpada incandescente), 10000lux (luz solar) |
Dados mecânicos

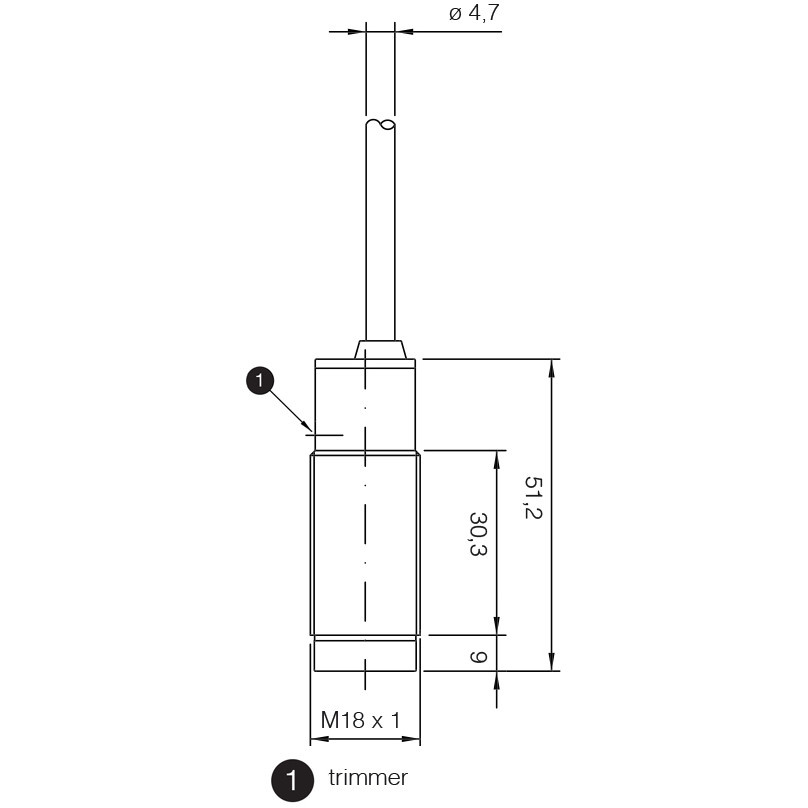

| Dimensões | M18 x 1/L=51,2mm |
| Material do corpo | PBT / PC saída por cabo |
| Peso | 40g |
| Conexões | 2m PVC cable |
| Material da face ativa | PC |
| Torque de aperto | 1Nm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1, screwdriver |
Dados gerais
| Dimensões | M18 x 1/L=51,2mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O corpo curto perde desempenho?
Não na função: a série cobre os mesmos modos do M18 convencional, com alcances específicos por modelo (na tabela acima). A saída complementar NA+NF vem de série, dando as duas lógicas no mesmo sensor.
O que é a versão com supressão de fundo?
Detecta apenas dentro de uma janela de distância, ignorando o que está atrás — ideal com fundos brilhantes ou estruturas próximas que enganariam um difuso comum.
Axial ou radial?
Axial: o feixe sai pela frente. Radial: sai a 90°, para montar o corpo paralelo à superfície quando não há profundidade. O descritor no topo informa a ótica deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
