O FQIC/BN-0A pertence à série FQ da Datasensing: sensores fotoelétricos M18 de corpo curto, para instalações onde o comprimento do M18 convencional não cabe. Alimentação de 10 a 30 Vcc, saídas NPN ou PNP NA+NF (complementares), óticas axial e radial, e a gama completa de funções: difuso (100 a 1000 mm conforme o modelo), retrorreflexivo (até 4–6 m, com versões polarizadas e para transparentes), barreira de até 20 m e supressão de fundo. Grau de proteção IP67 e proteção elétrica total.
Aplicações típicas
Movimentação de materiais, embalagem e robótica em espaços confinados: o corpo curto entra onde o M18 padrão não fecha a porta do painel ou colide com a peça. Mantém a instalação roscada M18 com porcas — a troca de um sensor comprido por um FQ costuma ser direta.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 6m |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Retroreflex |
| Notes | On RL110 reflector |
| Optic position | Axial |
Saídas
| Tipo de saída | NPN NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤50mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=50mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (status output) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Short circuit (autoreset), Overvoltage |
| Proteção contra inversão de polaridade | Polarity inversal, Inpulsive voltage |
| Emission | LED Infrared (880nm) |
| Interference to external light | 5000lux (incandescent lamp), 10000lux (sunlight) |
Dados mecânicos

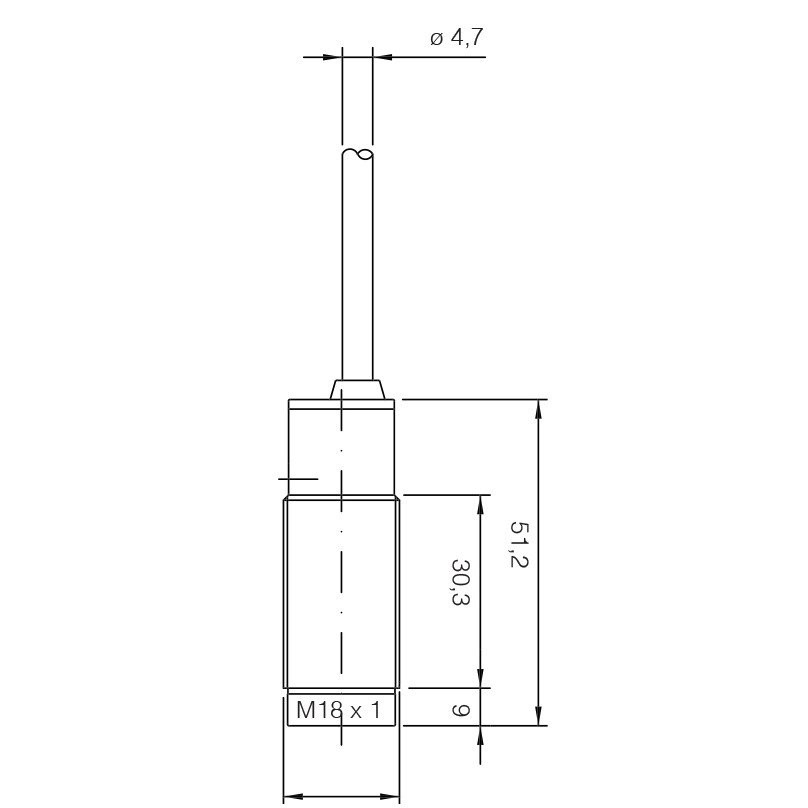

| Dimensões | M18 x 1/L=51,2mm |
| Material do corpo | PBT / PC cable exit |
| Peso | 40g |
| Connections | 2m PVC cable |
| Active Head Material | PC |
| Torque de aperto | 1Nm |
| Temperatura de operação | – 25°C…+ 70° C (senza withdensa) |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1 |
Dados gerais
| Dimensões | M18 x 1/L=51,2mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O corpo curto perde desempenho?
Não na função: a série cobre os mesmos modos do M18 convencional, com alcances específicos por modelo (na tabela acima). A saída complementar NA+NF vem de série, dando as duas lógicas no mesmo sensor.
O que é a versão com supressão de fundo?
Detecta apenas dentro de uma janela de distância, ignorando o que está atrás — ideal com fundos brilhantes ou estruturas próximas que enganariam um difuso comum.
Axial ou radial?
Axial: o feixe sai pela frente. Radial: sai a 90°, para montar o corpo paralelo à superfície quando não há profundidade. O descritor no topo informa a ótica deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
