O H8E/1 pertence à série H8 da Datasensing: barreiras fotoelétricas M8 de alta frequência — até 50 kHz — para detecção e contagem de objetos em velocidades que sensores convencionais não acompanham. Emissor infravermelho (880 nm) e receptor de coletor aberto, alcance de 80 mm, corpo em aço inox, IP67 e detecção de objetos mínimos com repetibilidade ≤ 1%.
Aplicações típicas
Contagem em altíssima velocidade: comprimidos e cápsulas em farmacêuticas, pequenos componentes em alimentadores vibratórios, gotas e peças miúdas em queda livre, detecção de dentes de engrenagem e furos em rotação — qualquer evento rápido demais para a barreira comum de centenas de Hz.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 80mm |
| Ajuste de sensibilidade | No |
Aplicação
| Princípio de funcionamento | emissor |
| emissor/receptor | emissor |
| Posição da ótica | Axial |
Dados elétricos
| Tensão de alimentação | ≤5VDC |
| No-Load supply current | ≤ 25mA |
| Max ripple content | ≤1% |
| Atraso até disponibilidade | ≤200ms |
| Emission | LED infravermelho (880nm) |
| Interference to external light | 150lux (incandescent lamp) |
Dados mecânicos

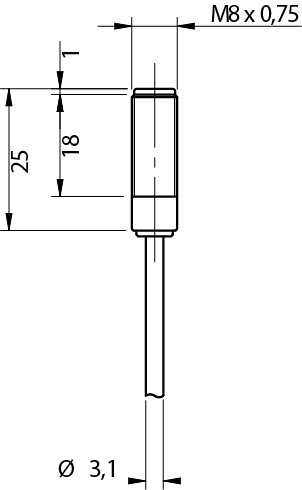

| Dimensões | M8x0,75/L=25mm |
| Material do corpo | aço inox AISI 303 |
| Peso | 63g |
| conexãos | 2m PVC cabo |
| Active Head Material | PMMA |
| Temperatura de operação | – 25°C…+ 70° C (sem freeze) |
| Diameter/Dimension | M8 |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M8 x 0,75 |
Dados gerais
| Dimensões | M8x0,75/L=25mm |
| Temperatura de operação | – 25°C…+ 70°C (Sem freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Por que a frequência de 50 kHz importa?
Ela define quantos eventos por segundo o sensor distingue: a 50 kHz, objetos passando a milhares por minuto ainda geram pulsos limpos e contáveis. Barreiras convencionais (250 Hz–1 kHz) simplesmente não enxergam essa cadência.
Como funciona o par emissor/receptor?
São dois corpos M8 alinhados: o emissor (H8E) projeta o feixe infravermelho e o receptor (H8R) comuta quando o feixe é interrompido. Emissor e receptor são vendidos separadamente — monte o par conforme sua aplicação.
A saída de coletor aberto liga em CLP?
Sim, com o resistor de pull-up adequado à entrada, ou em contadores de alta velocidade — que é o par natural desta série. Nossa equipe ajuda no interfaceamento.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
