O HEE/00-4A pertence à série HE da Datasensing: barreiras fotoelétricas M8 miniaturizadas de longo alcance (1 a 2 m conforme o modelo) com alta frequência de comutação (1 a 10 kHz), alimentação de 10 a 30 Vcc, indicador LED em todos os modelos e proteção completa contra danos elétricos. O par emissor/receptor dá a confiabilidade máxima de detecção no menor formato roscado.
Aplicações típicas
Detecção confiável em espaços mínimos: presença de peças em alimentadores e gabaritos, contagem em linhas rápidas, detecção através de vãos estreitos de máquina — onde o princípio de barreira (imune a cor e brilho do objeto) precisa caber num corpo M8.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 2m |
| Thermal drift of Sr | ≤10%Sr |
| Repeat Accuracy | ≤10% |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Emitter |
| Notes | (EG=2) |
| Emitter/Receiver | Emitter |
| Optic position | Axial |

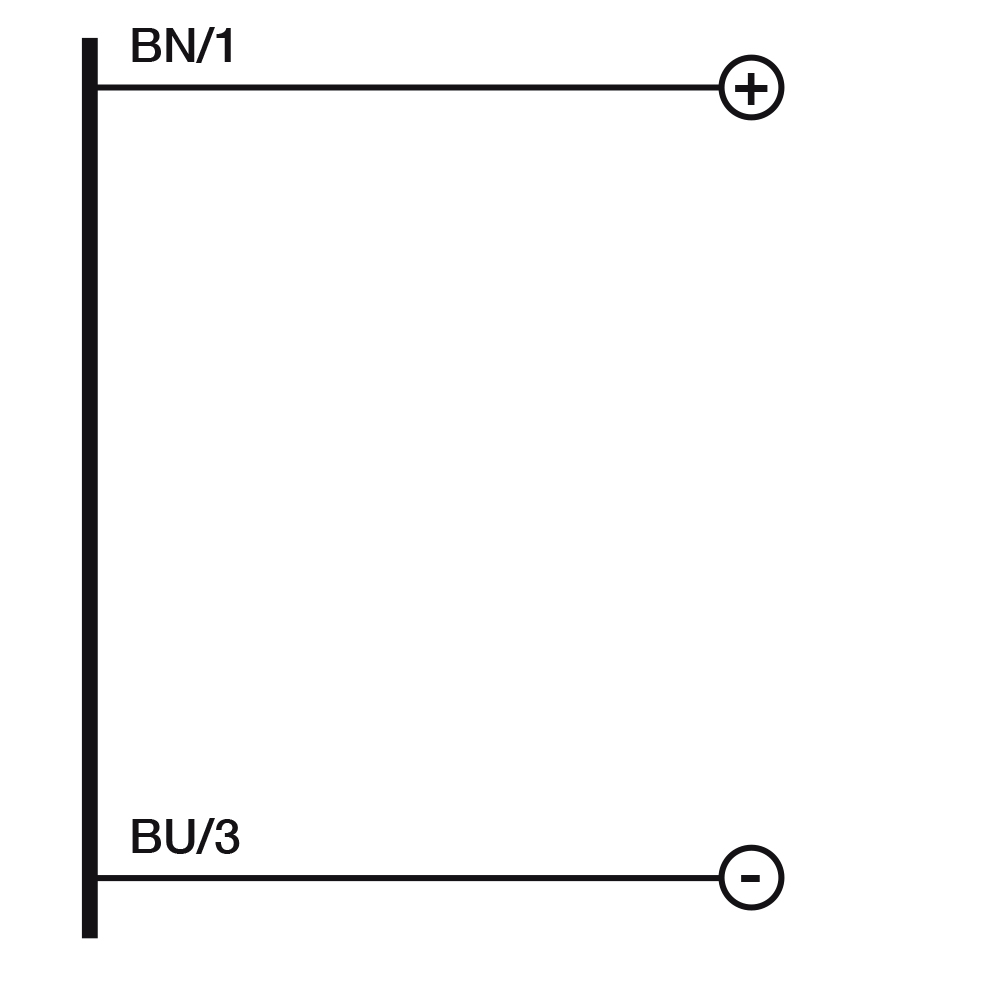

Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤45mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (powerON) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared (880nm) |
| Interference to external light | 3.000 lux (incandescent lamp), 5.000 lux (sunlight) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

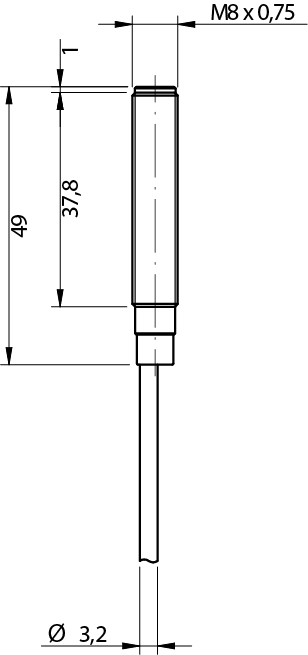

| Dimensões | M8x0,75/L=49mm |
| Material do corpo | Stainless Stee AISI 303l / PA12 cable exit |
| Peso | 40g |
| Connections | 2m PVC cable |
| Active Head Material | PMMA |
| Temperatura de operação | – 25°C…+ 50° C (without freeze) |
| Diameter/Dimension | M8 |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M8 x 0,75 |
Dados gerais
| Dimensões | M8x0,75/L=49mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre as séries HE e H8?
A H8 é especializada em frequência extrema (50 kHz) com alcance de 80 mm; a HE equilibra alcance longo (1–2 m) com frequência alta (1–10 kHz) e saídas transistorizadas convencionais NPN/PNP em 10–30 Vcc. Para contagem ultrarrápida de objetos próximos, H8; para barreira compacta de uso geral com alcance, HE.
Como funciona o par emissor/receptor?
São dois corpos M8 alinhados: o emissor (HEE) projeta o feixe e o receptor (HER) comuta quando o feixe é interrompido. Emissor e receptor são vendidos separadamente — monte o par conforme o alcance e a saída desejados.
Por que a barreira é mais confiável que o difuso?
Porque não depende da reflexão do objeto: qualquer coisa que interrompa o feixe é detectada, independente de cor, brilho ou material — inclusive objetos pretos e transparentes difíceis para sensores difusos.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
