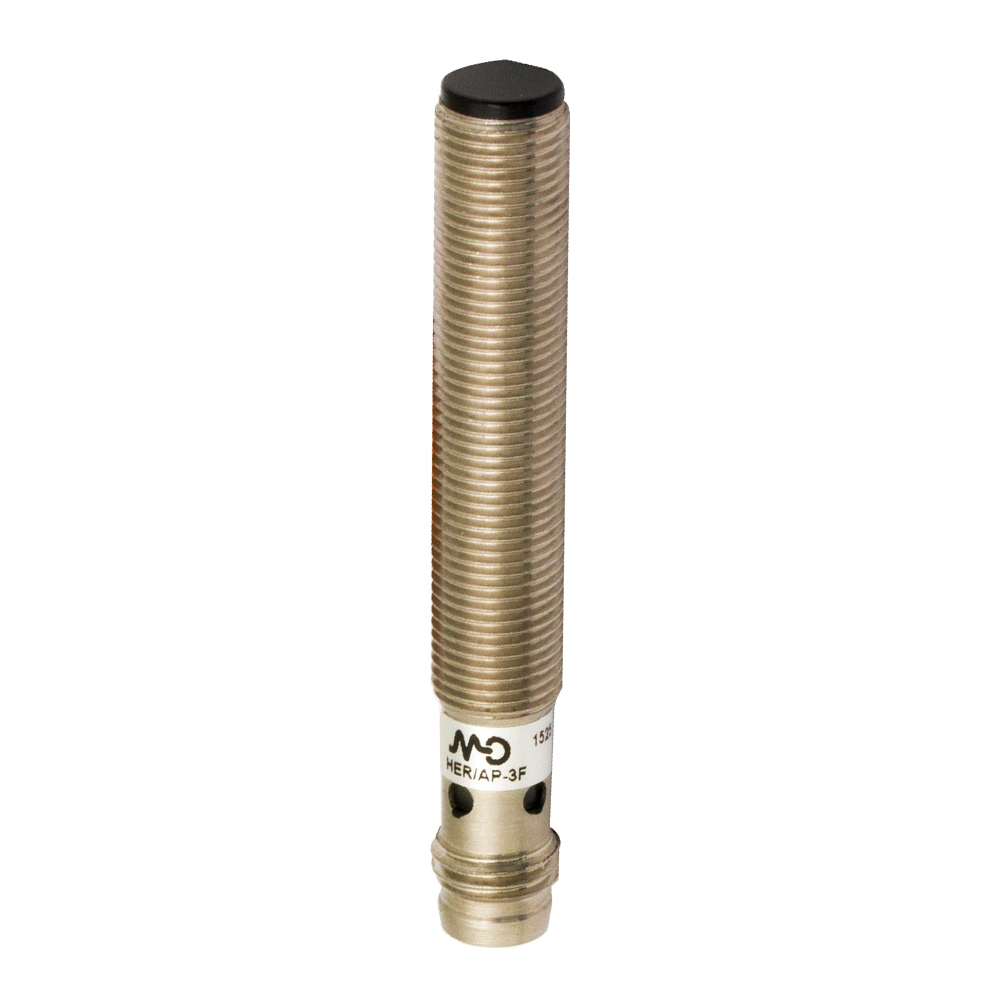

O HER/AN-3F pertence à série HE da Datasensing: barreiras fotoelétricas M8 miniaturizadas de longo alcance (1 a 2 m conforme o modelo) com alta frequência de comutação (1 a 10 kHz), alimentação de 10 a 30 Vcc, indicador LED em todos os modelos e proteção completa contra danos elétricos. O par emissor/receptor dá a confiabilidade máxima de detecção no menor formato roscado.
Aplicações típicas
Detecção confiável em espaços mínimos: presença de peças em alimentadores e gabaritos, contagem em linhas rápidas, detecção através de vãos estreitos de máquina — onde o princípio de barreira (imune a cor e brilho do objeto) precisa caber num corpo M8.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 1m |
| Deriva térmica de Sr | ≤10%Sr |
| Repetibilidade | ≤10% |
| Ajuste de sensibilidade | Não |
Aplicação
| Princípio de funcionamento | receptor |
| emissor/receptor | receptor |
| Posição da ótica | Axial |

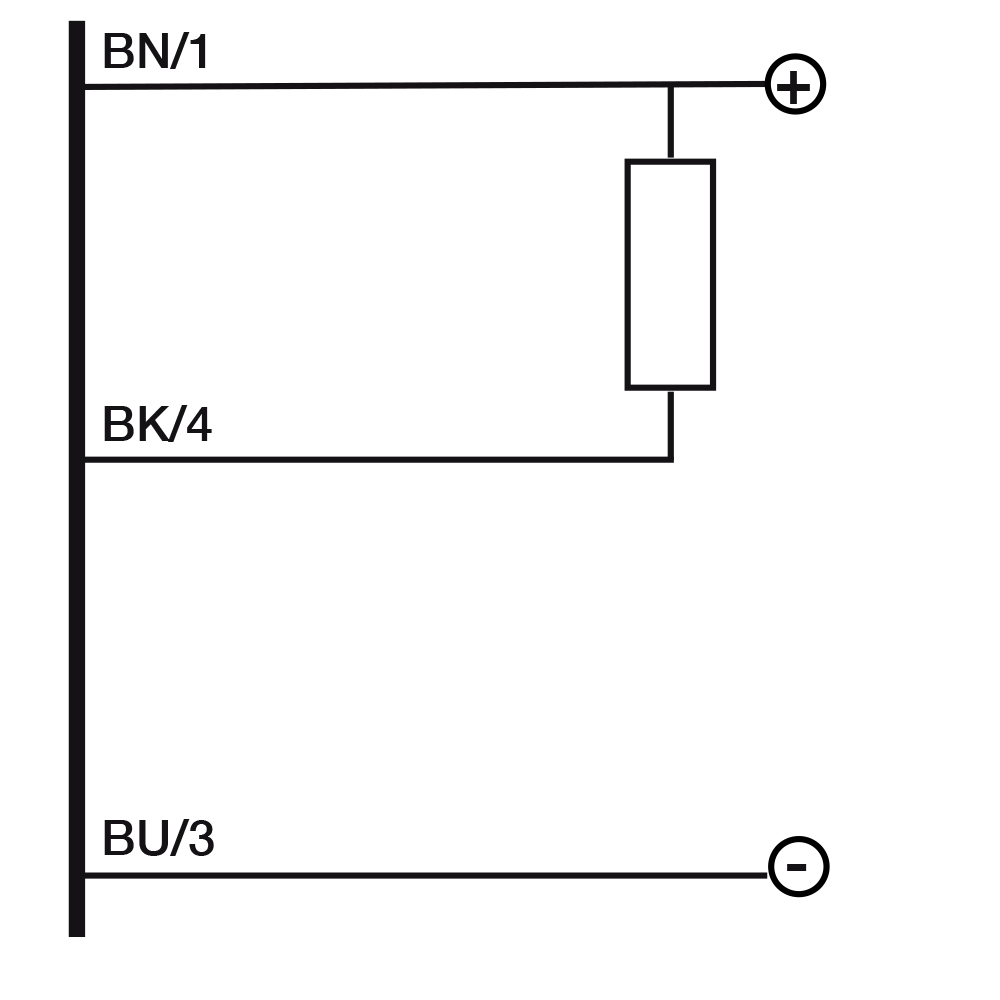

Saídas
| Tipo de saída | NPN NO |
| Função de saída | NO |
| Frequência de comutação | 10Khz |
| Tempo de resposta | 50 µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤45mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10µA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (status saída) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho (880nm) |
| Imunidade à luz externa | 3.000 lux (lâmpada incandescente), 5.000 lux (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |

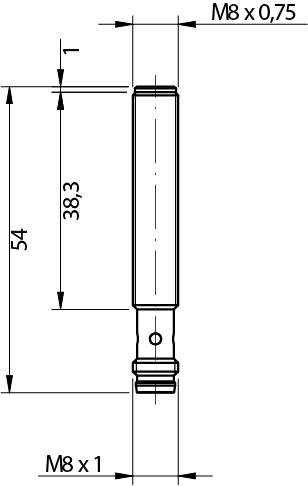

Dados mecânicos
| Dimensões | M8x0,75/L=49mm |
| Material do corpo | aço inox AISI 303 |
| Peso | 15g |
| conexãos | conector M8 3pino |
| Material da face ativa | PMMA |
| Temperatura de operação | -25 °C…+ 50°C (sem congelamento) |
| Diâmetro/Dimensão | M8 |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M8 x 0,75 |
Dados gerais
| Dimensões | M8x0,75/L=54mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre as séries HE e H8?
A H8 é especializada em frequência extrema (50 kHz) com alcance de 80 mm; a HE equilibra alcance longo (1–2 m) com frequência alta (1–10 kHz) e saídas transistorizadas convencionais NPN/PNP em 10–30 Vcc. Para contagem ultrarrápida de objetos próximos, H8; para barreira compactoa de uso geral com alcance, HE.
Como funciona o par emissor/receptor?
São dois corpos M8 alinhados: o emissor (HEE) projeta o feixe e o receptor (HER) comuta quando o feixe é interrompido. Emissor e receptor são vendidos separadamente — monte o par conforme o alcance e a saída desejados.
Por que a barreira é mais confiável que o difuso?
Porque não depende da reflexivoão do objeto: qualquer coisa que interrompa o feixe é detectada, independentee de cor, brilho ou material — inclusive objetos pretos e transparentees difíceis para sensores difusos.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
