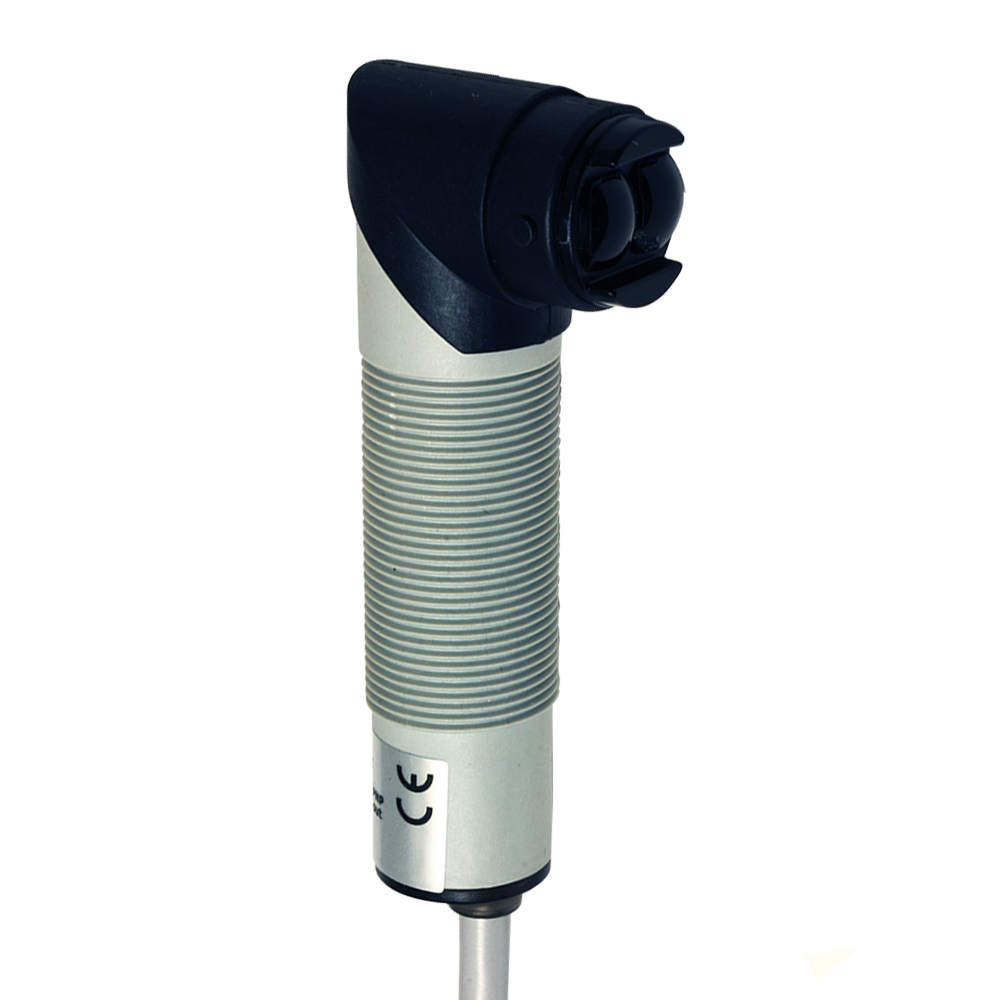

O MPC/00-0A pertence à série MV/MQ da Datasensing: sensores fotoelétricos M18 alimentados em corrente alternada multivoltagem — 20 a 253 Vca — para ligação direta na tensão da máquina, sem fonte 24 Vcc. Saída NA ou NF, funções difuso (100 mm), retrorreflexivo (4,5 m), barreira e supressão de fundo, óticas axial e radial, corpo plástico ou metálico, cabo de 2 m ou conector M12, com proteção elétrica completa.
Aplicações típicas
Retrofit e máquinas legadas alimentadas só em AC: substituição de chaves fim de curso e sensores antigos usando o cabeamento existente, portões, esteiras e painéis 110/220 Vca onde instalar fonte DC não compensa. O complemento fotoelétrico natural das séries indutivas AC (VM2/VK2/VT2) no mesmo painel.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4,5m |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Princípio de funcionamento | retrorreflexivo |
| Notes | On RL110 reflector |
| Posição da ótica | Radial 90° |
Saídas
| Tipo de saída | Decout NPN/PNP Selectable NO/NC Selectable |
| Função de saída | NO/NC Selectable |
| Frequência de comutação | 80Hz |
| Tempo de resposta | 6,25ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Corrente de carga | ≤100mA |
| Leakage current | ≤10μA |
| saída voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Red (status saída) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Short circuit (autoreset), Overvoltage |
| Emission | LED infravermelho (880nm) |
| Interference to external light | 3000lux (incandescent lamp), 10000lux (sunlight) |
| Impulsive Overvoltage Protection | Impulsive Overvoltage Protection |
Dados mecânicos

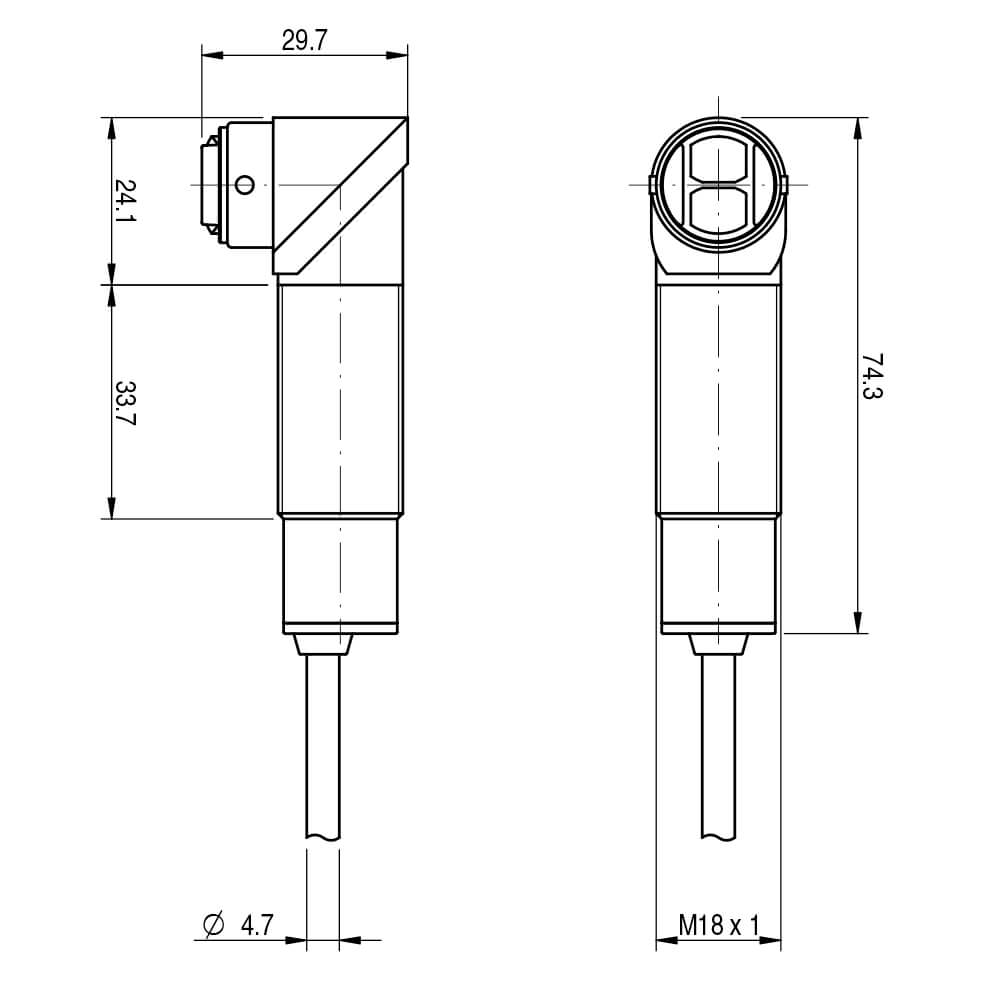

| Dimensões | M18 x 1 /L =74,7 x 29,7mm |
| Material do corpo | PBT / PC cabo exit |
| Peso | 70g |
| conexãos | 2m PVC cabo |
| Active Head Material | PMMA |
| Torque de aperto | 1Nm |
| Temperatura de operação | 25°C..+ 70° C (Sem freeze) |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cURus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1 |
Dados gerais
| Dimensões | M18 x 1 /L =74,7 x 29,7mm |
| Temperatura de operação | – 25°C…+ 70°C (Sem freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que significa multivoltagem 20–253 Vca?
O mesmo sensor opera de 24 a 240 Vca nominais — um único código atende painéis 110 V e 220 V, simplificando estoque e reposição.
Qual a diferença para um sensor DC?
O AC liga direto na tensão alternada da máquina, em série com a carga — sem fonte, aproveitando o cabeamento de chaves mecânicas. Considere a corrente mínima de carga e a residual no dimensionamento; nossa equipe confere a compatibilidade.
NA ou NF?
Versões A0 são normalmente abertas e C0 normalmente fechadas — o descritor no topo informa a configuração deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
