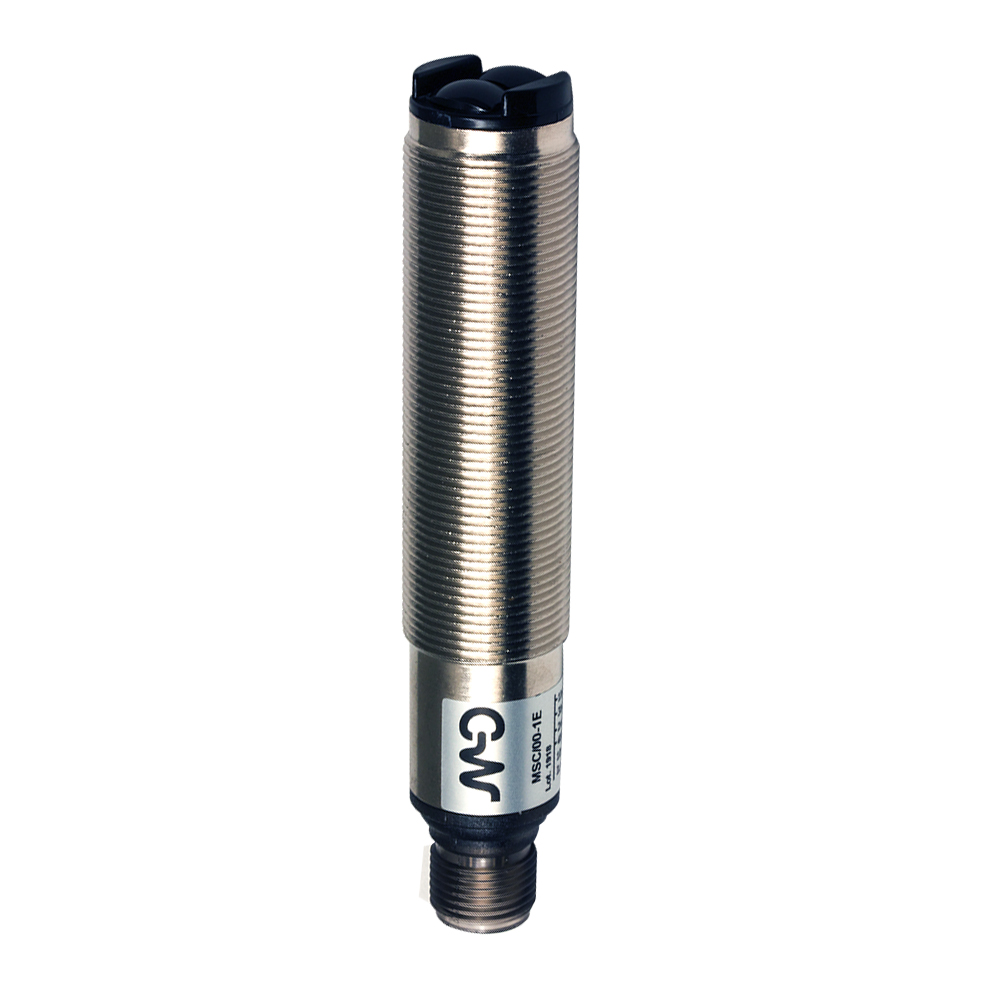

O MSP/00-1E pertence à série MS da Datasensing: barreiras fotoelétricas M18 em aço inox de longo alcance — pares emissor/receptor que chegam a 16 e 32 metros conforme o modelo, com grau de proteção IP67 e proteção completa contra danos elétricos. O princípio de barreira dá a máxima confiabilidade de detecção: qualquer objeto que interrompa o feixe é detectado, independente de cor, brilho ou material.
Aplicações típicas
Detecção através de vãos largos: portais de entrada e saída de veículos e paletes, controle de altura de cargas, monitoramento de passagem em transportadores longos, lavagens de veículos e ambientes externos abrigados — onde o alcance de dezenas de metros e o corpo inox fazem a diferença. Emissor e receptor são vendidos separadamente para montar o par conforme o vão.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 3,5m |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Polarized |
| Notes | On RL110 reflector |
| Optic position | Axial |
Saídas

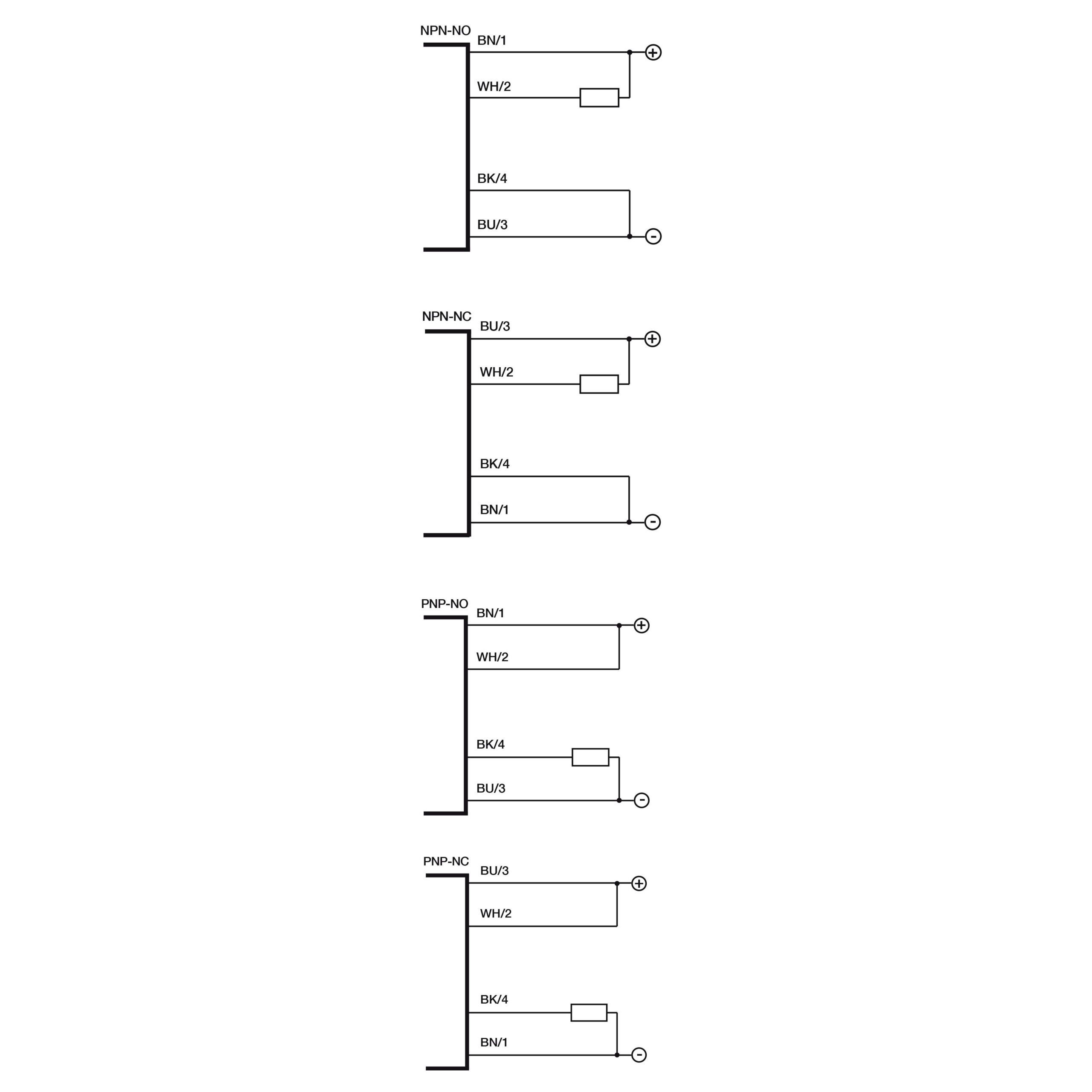

| Tipo de saída | Decout NPN/PNP Selectable NO/NC Selectable |
| Função de saída | NO/NC Selectable |
| Frequência de comutação | 80Hz |
| Tempo de resposta | 6,25ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Red (status output) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Short circuit (autoreset), Overvoltage |
| Emission | LED Red (660nm) |
| Interference to external light | 3000lux (incandescent lamp), 10000lux (sunlight) |
| Impulsive Overvoltage Protection | Impulsive Overvoltage Protection |
Dados mecânicos

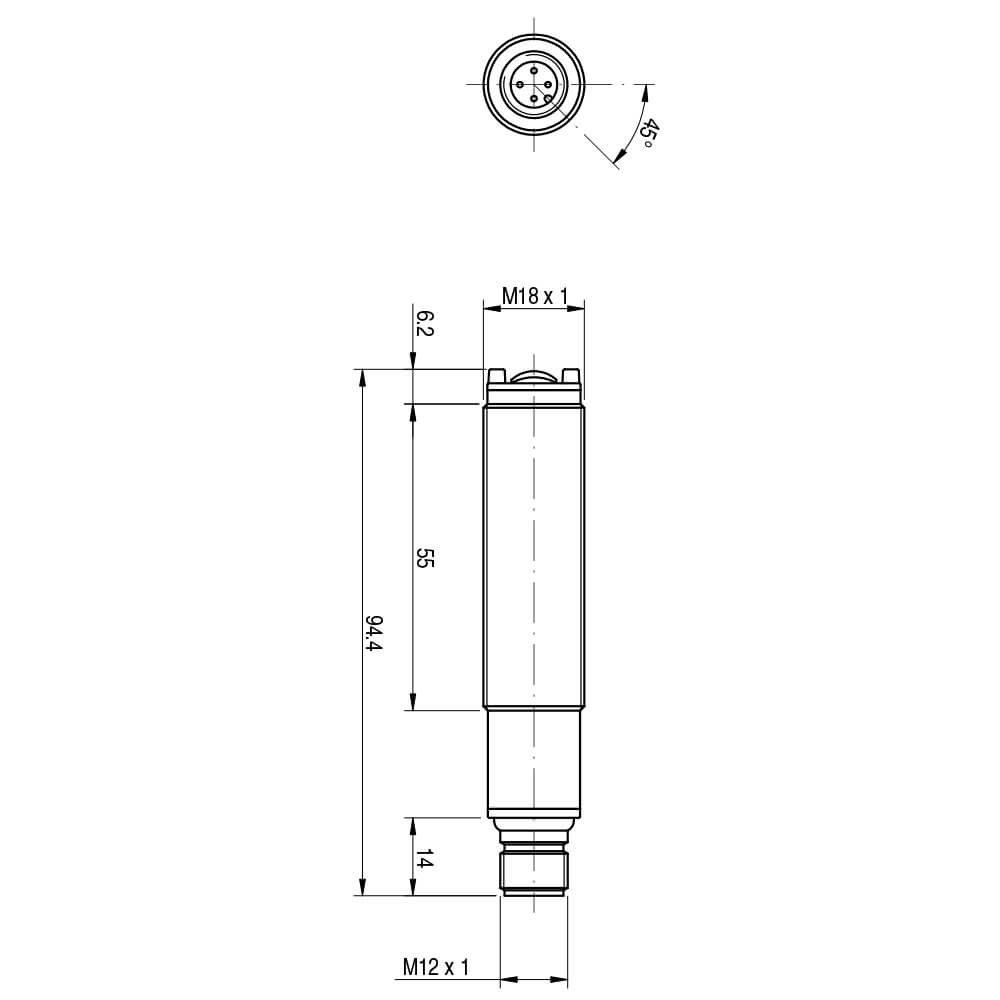

| Dimensões | M18 x 1 /L =93mm |
| Material do corpo | Nickel plated brass / PC plug |
| Peso | 100g |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Torque de aperto | 25Nm |
| Temperatura de operação | 25°C..+ 70° C (Without freeze) |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cURus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1 |
Dados gerais
| Dimensões | M18 x 1 /L =93mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Como escolher o par emissor/receptor?
Os códigos com E são emissores e os com R receptores (as demais letras indicam alcance e conexão). Monte o par da mesma versão para o alcance nominal — o descritor no topo da página informa o papel e o alcance deste modelo, e nossa equipe confirma o par correto para seu vão.
Por que a barreira é mais confiável que difuso ou retrorreflexivo?
Porque não depende de reflexão: o receptor enxerga o emissor diretamente, e qualquer interrupção comuta — inclusive objetos pretos, transparentes ou irregulares. É o princípio indicado para longas distâncias e alvos imprevisíveis.
O corpo inox aguenta ambiente severo?
Sim — aço inox com IP67 suporta lavagem, respingos e intempérie abrigada. Para jato de alta pressão contínuo (IP69K), veja a série FF.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
