O MVC/A0-0E pertence à série MV/MQ da Datasensing: sensores fotoelétricos M18 alimentados em corrente alternada multitensão — 20 a 253 Vca — para ligação direta na tensão da máquina, sem fonte 24 Vcc. Saída NA ou NF, funções difuso (100 mm), retrorreflexivoivo (4,5 m), barreira e supressão de fundo, óticas axial e radial, corpo plástico ou metálico, cabo de 2 m ou conector M12, com proteção elétrica completa.
Aplicações típicas
Retrofit e máquinas legadas alimentadas só em AC: substituição de chaves fim de curso e sensores antigos usando o cafeixeento existente, portões, esteiras e painéis 110/220 Vca onde instalar fonte DC não compensa. O complemento fotoelétrico natural das séries indutivas AC (VM2/VK2/VT2) no mesmo painel.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4,5m |
| Deriva térmica de Sr | ≤10%Sr |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Não |
Aplicação
| Princípio de funcionamento | Retroreflexivo |
| Observações | On RL110 refletor |
| Posição da ótica | Axial |
Saídas
| Tipo de saída | TRIAC NO |
| Função de saída | NO |
| Frequência de comutação | 25Hz |
| Tempo de resposta | 20ms |
Dados elétricos
| Tensão de alimentação | 20…253VAC/50-60Hz |
| Corrente de alimentação sem carga | ≤ 30mARMS |
| Corrente de carga | 5…300mARMS |
| Corrente de fuga | 6A |
| Queda de tensão na saída | ≤3V@Iload=300mARMS |
| Ripple máximo | ≤10% |
| Indicadores LED | Vermelho (status da saída) |
| Atraso até disponibilidade | ≤200ms |
| Emissão | LED infravermelho (880nm) |
| Imunidade à luz externa | 3.000lux (lâmpada incandescente), 10.000lux (luz solar) |
Dados mecânicos

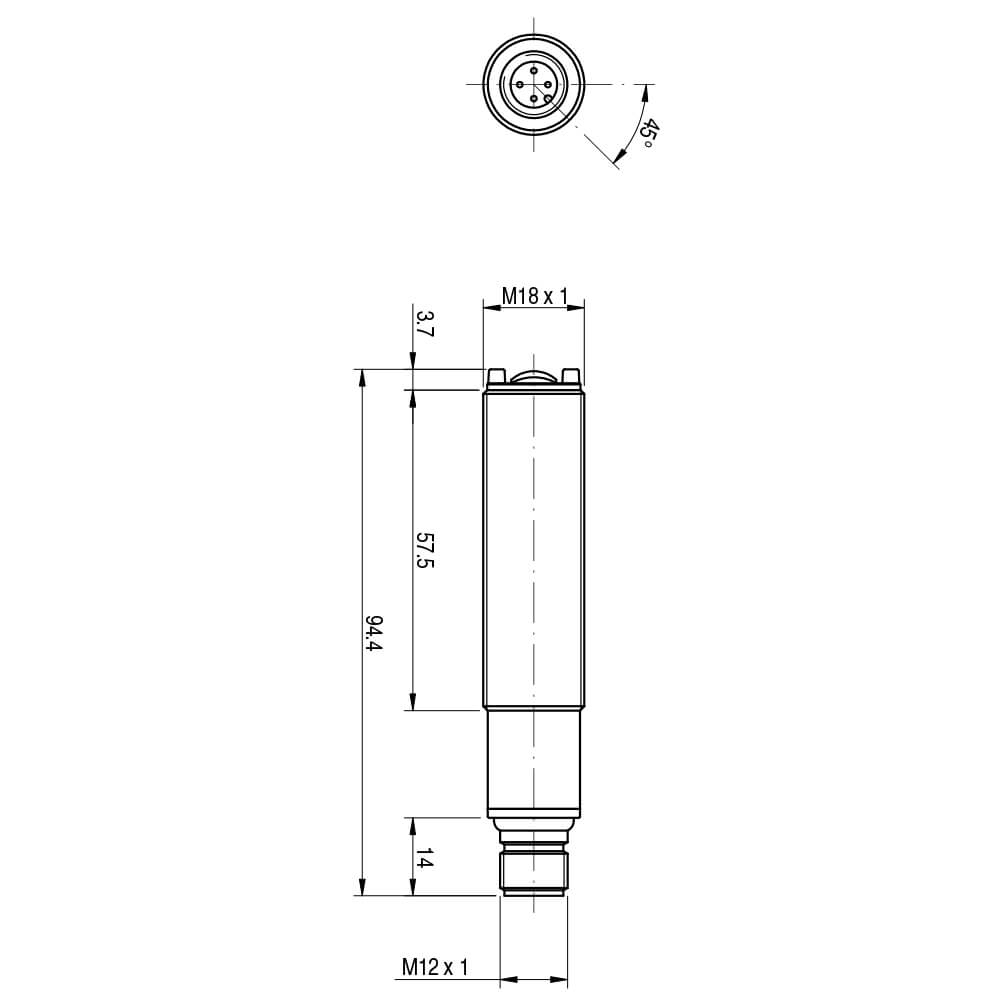

| Dimensões | M18x1/L=78,9mm |
| Material do corpo | PBT / plugue em PC |
| Peso | 30g |
| Conexões | plugue M12ue |
| Material da face ativa | PMMA |
| Torque de aperto | 1Nm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cURus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | Nuts M18 x 1 |
Dados gerais
| Dimensões | M18x1/L=78,9mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que significa multitensão 20–253 Vca?
O mesmo sensor opera de 24 a 240 Vca nominais — um único código atende painéis 110 V e 220 V, simplificando estoque e reposição.
Qual a diferença para um sensor DC?

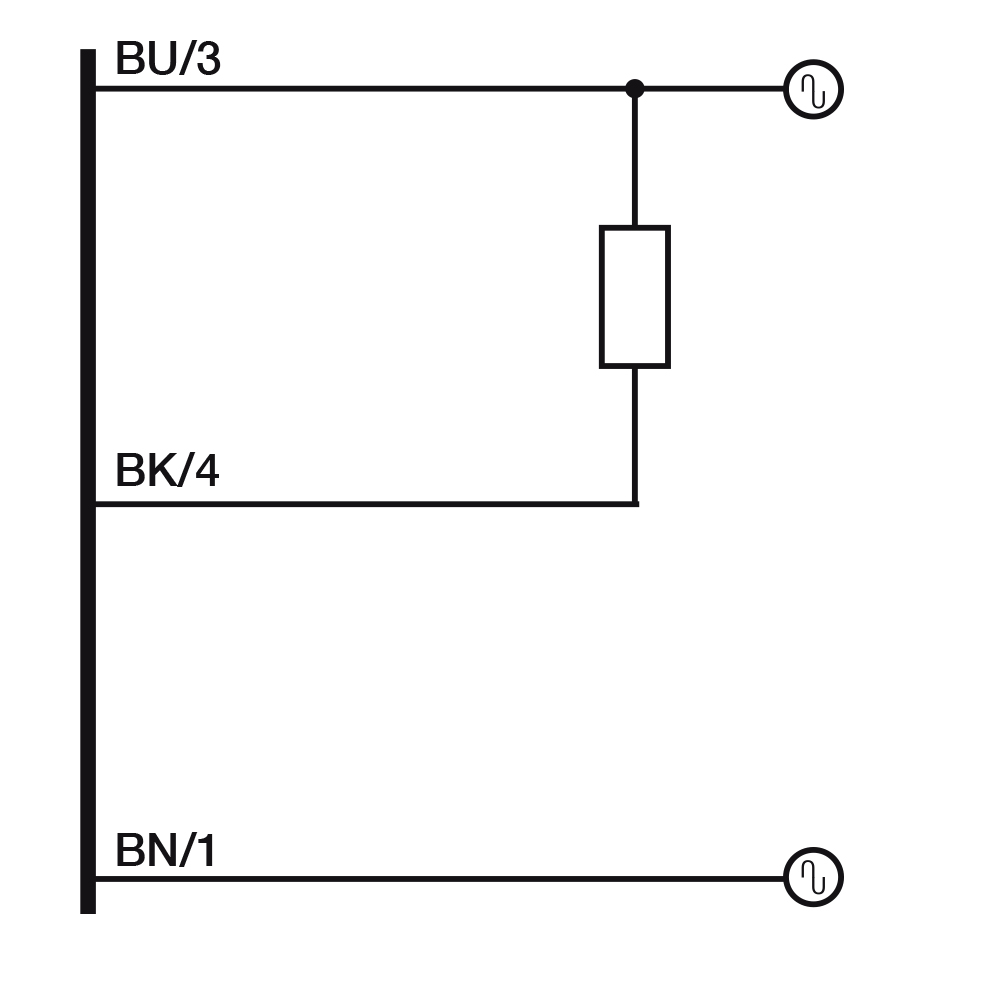

O AC liga direto na tensão alternada da máquina, em série com a carga — sem fonte, aproveitando o cafeixeento de chaves mecânicas. Conlateralre a corrente mínima de carga e a residual no dimensionamento; nossa equipe confere a compatibilidade.
NA ou NF?
Versões A0 são normalmente abertas e C0 normalmente fechadas — o descritor no topo informa a configuração deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
