O PSR/0N-0C pertence à série PS da Datasensing: sensores fotoelétricos cúbicos com montagem por parafusos em superfície plana. A função ótica, o alcance, a lógica de saída e a conexão exatos deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — no formato cúbico que se fixa em perfis e suportes planos, integrando-se a estruturas de máquina sem acessórios especiais.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 4m |
| Thermal drift of Sr | ≤ 10% Sr |
| Repeat Accuracy | ≤ 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Receiver |
| Optic position | Axial |
Saídas

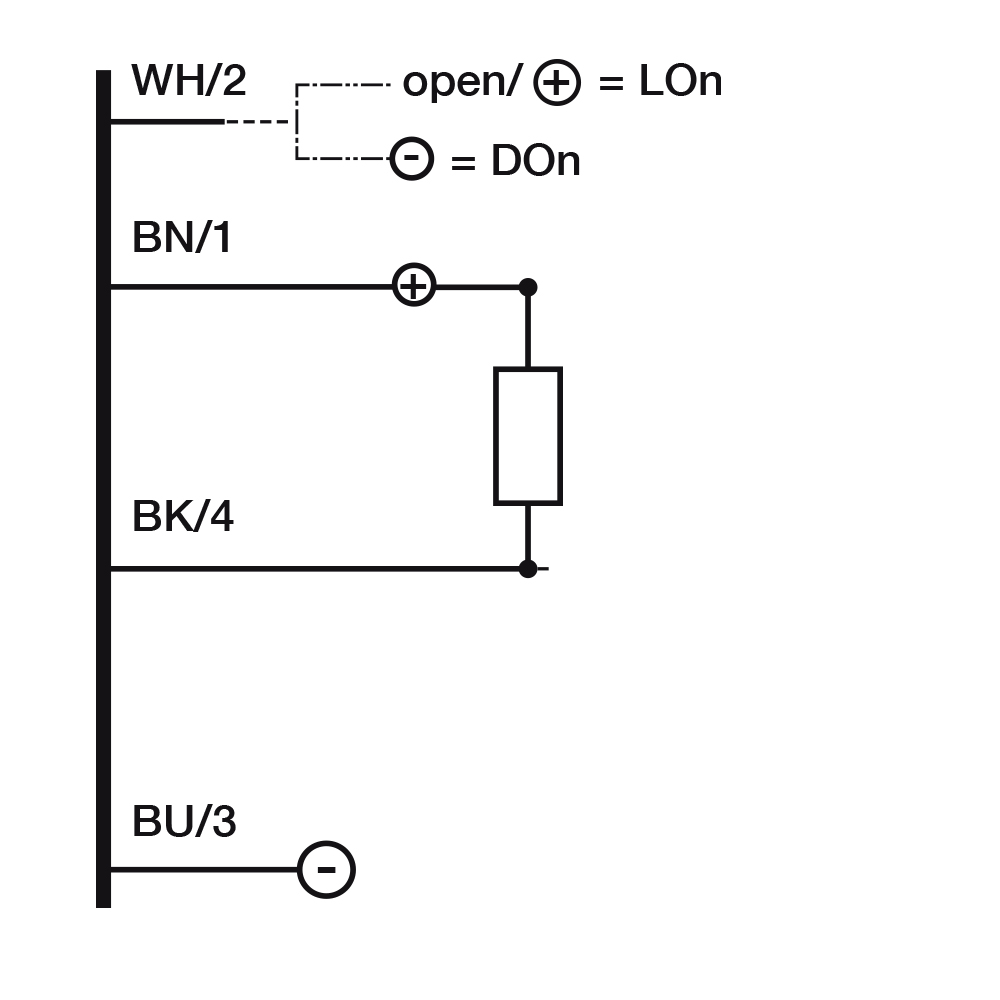

| Tipo de saída | NPN NO/NC |
| Função de saída | NO/NC |
| Frequência de comutação | 25Hz |
| Tempo de resposta | 20ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤100mA |
| Leakage current | ≤ 10μA @ Vmax |
| Output voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | red (output state) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared (880nm) |
| Interference to external light | 3000lux Incandescent Lamp, 10000lux |
Dados mecânicos

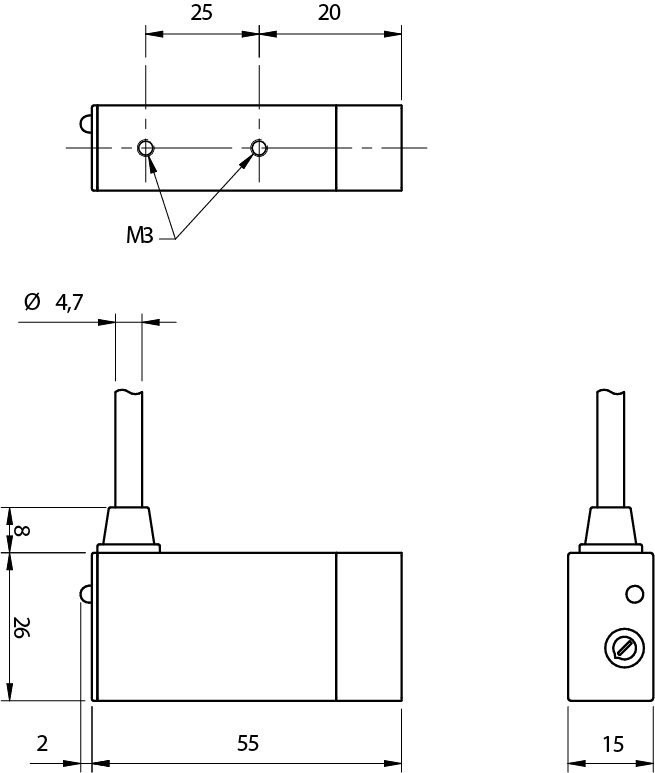

| Dimensões | 15×54,5X26mm |
| Material do corpo | ABS |
| Peso | 90g |
| Connections | 2m PVC cable 90° |
| Active Head Material | PMMA |
| Temperatura de operação | – 25°C…+ 70°C ( without freeze) |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP65 |
Testes e certificações (2)
| Supplied Accessories | ST07 mounting bracket and screws |
Dados gerais
| Dimensões | 15×54,5X26mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual função ótica este modelo tem?
O descritor no topo da página informa a função e o alcance deste código específico, com os detalhes na tabela de especificações extraída do fabricante.
PNP ou NPN — qual escolher?
Depende da entrada do seu CLP: PNP é o padrão dominante no Brasil e na Europa; NPN é comum em equipamentos asiáticos. O descritor informa a lógica deste modelo.
Como escolher entre as versões da série?
Pelos três eixos do código: função ótica e alcance, lógica de saída e conexão. Nossa equipe monta a combinação certa para sua aplicação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
