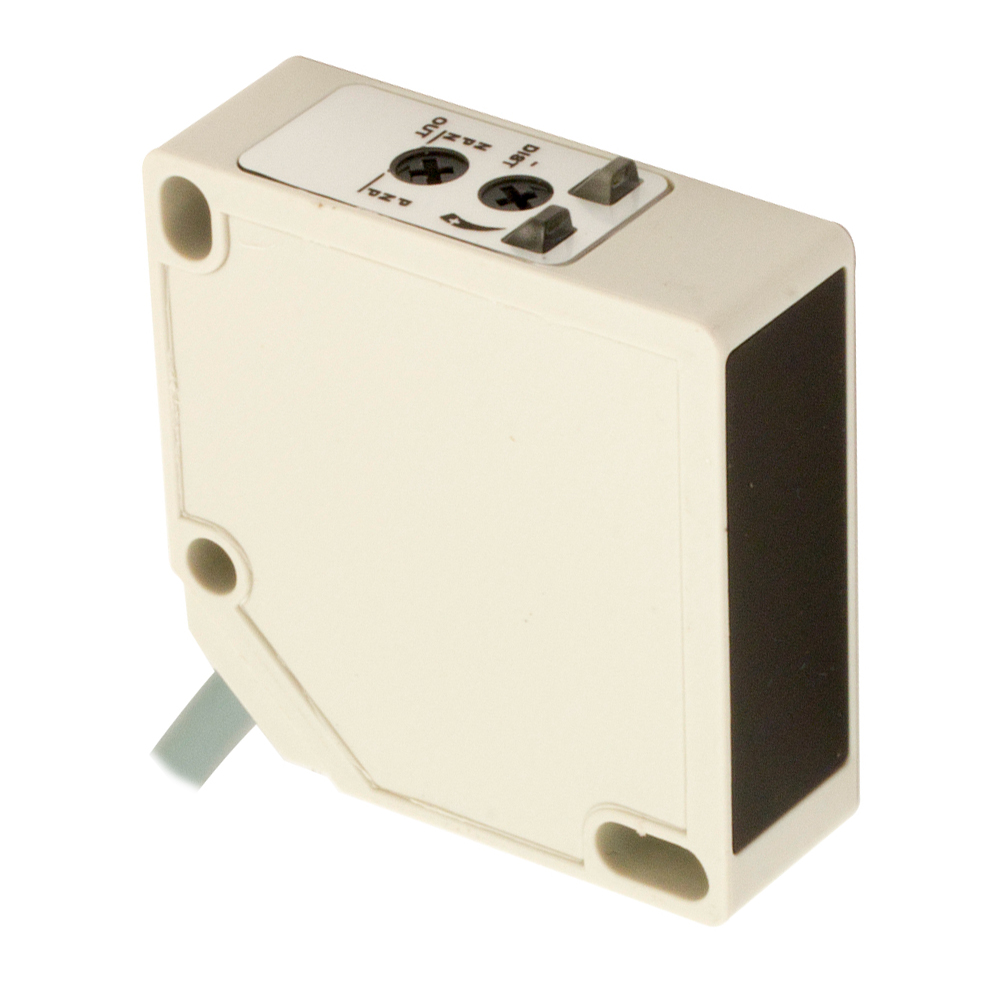

O Q50RN/0T-0A pertence à série Q50 da Datasensing: sensores fotoelétricos compactos no formato cúbico 50 × 50 mm — o padrão consagrado de mercado para detecção de médio e longo alcance com montagem por parafusos. A função ótica, o alcance, a lógica de saída e a conexão exatos deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção robusta em transportadores, portais e sistemas de manuseio: o formato 50×50 é o substituto direto de dezenas de modelos equivalentes de mercado (o furo de fixação é padronizado entre fabricantes), facilitando retrofit sem redesenhar o suporte.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 6m |
| Ajuste de sensibilidade | Trimmer |
| Minimum sensing distance (blind zone) | 0,2m |
Aplicação
| Function Principle | Polarized |
| Optic position | Axial |
Saídas

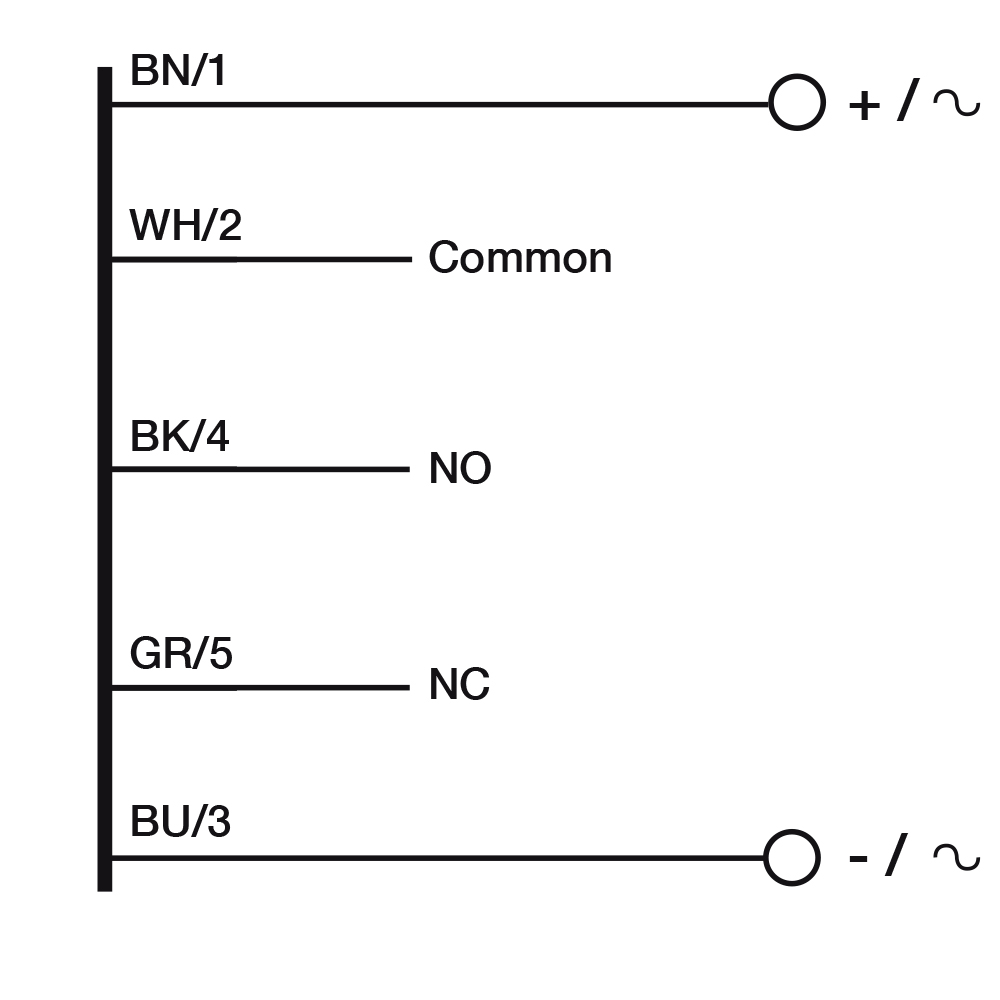

| Tipo de saída | Relay SPDT NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 20Hz |
| Tempo de resposta | 25ms |
Dados elétricos
| Tensão de alimentação | 12…240VDC /24…240VAC/50-60Hz |
| No-Load supply current | 2,5VA ( relay ON) |
| LED indicators | Yellow (Output status), Green (stability, powerON) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (660nm) |
Dados mecânicos

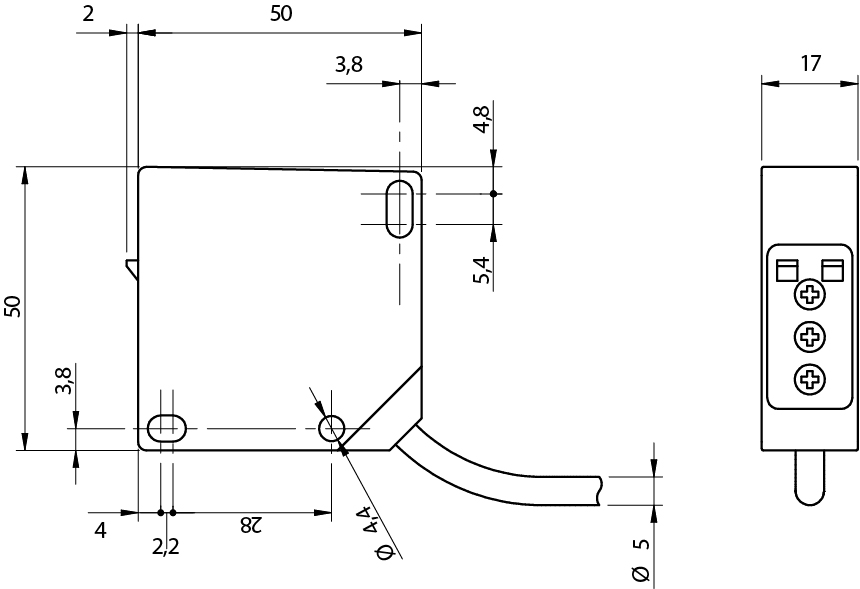

| Dimensões | 50X50mm |
| Material | PC/ABS |
| Material do corpo | PC/ABS |
| Peso | 200g |
| Connections | 2m PVC cable |
| Active Head Material | PMMA |
| Temperatura de operação | – 20°C…+ 60°C ( UL omologation 0°C…60°C) |
| Diameter/Dimension | Cubic |
Testes e certificações
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-64 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | Mounting bracket |
Dados gerais
| Dimensões | 50x50x17mm |
| Temperatura de operação | – 20°C…+ 60°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O Q50 substitui sensores 50×50 de outras marcas?
Na grande maioria dos casos, sim — a furação e o formato são um padrão de mercado. Envie o código do sensor atual que fazemos gratuitamente o estudo de equivalência.
Qual função ótica este modelo tem?
O descritor no topo da página informa a função (difuso, retrorreflexivo ou barreira) e o alcance deste código específico, com os detalhes na tabela de especificações.
Como escolher entre as versões da série?
Pelos três eixos do código: função ótica e alcance, lógica de saída (NPN/PNP, NA/NF) e conexão. Nossa equipe monta a combinação certa para sua aplicação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
