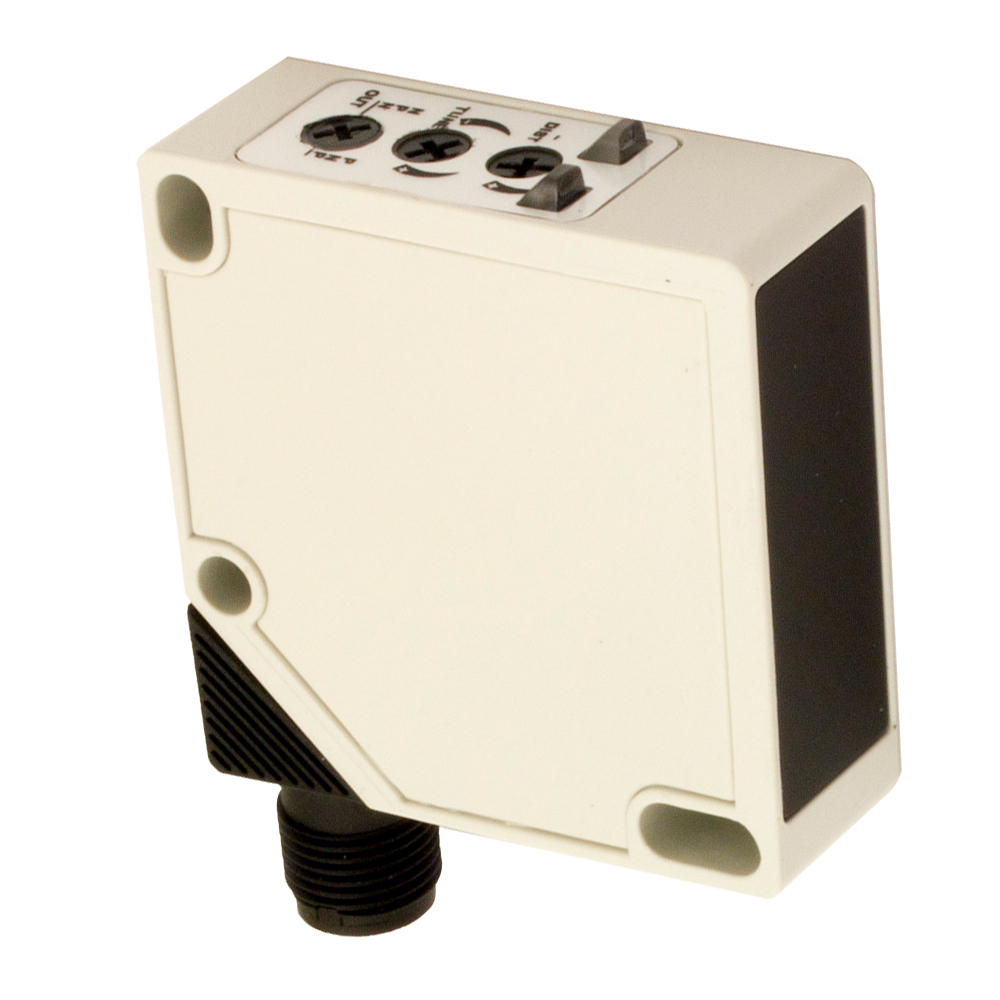

O Q50RN/B0-0E pertence à série Q50 da Datasensing: sensores fotoelétricos compactoos no formato cúbico 50 × 50 mm — o padrão consagrado de mercado para detecção de médio e longo alcance com montagem por parafusos. A função ótica, o alcance, a lógica de saída e a conexão exatos deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção robusta em transportadores, portais e sistemas de manuseio: o formato 50×50 é o substituto direto de dezenas de modelos equivalentes de mercado (o furo de fixação é padronizado entre fabricantes), facilitando retrofit sem redesenhar o suporte.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 6m |
| Ajuste de sensibilidade | Trimmer |
| Minimum distância de detecção (blind zone) | 0,2m |
Aplicação
| Princípio de funcionamento | Polarized |
| Posição da ótica | Axial |

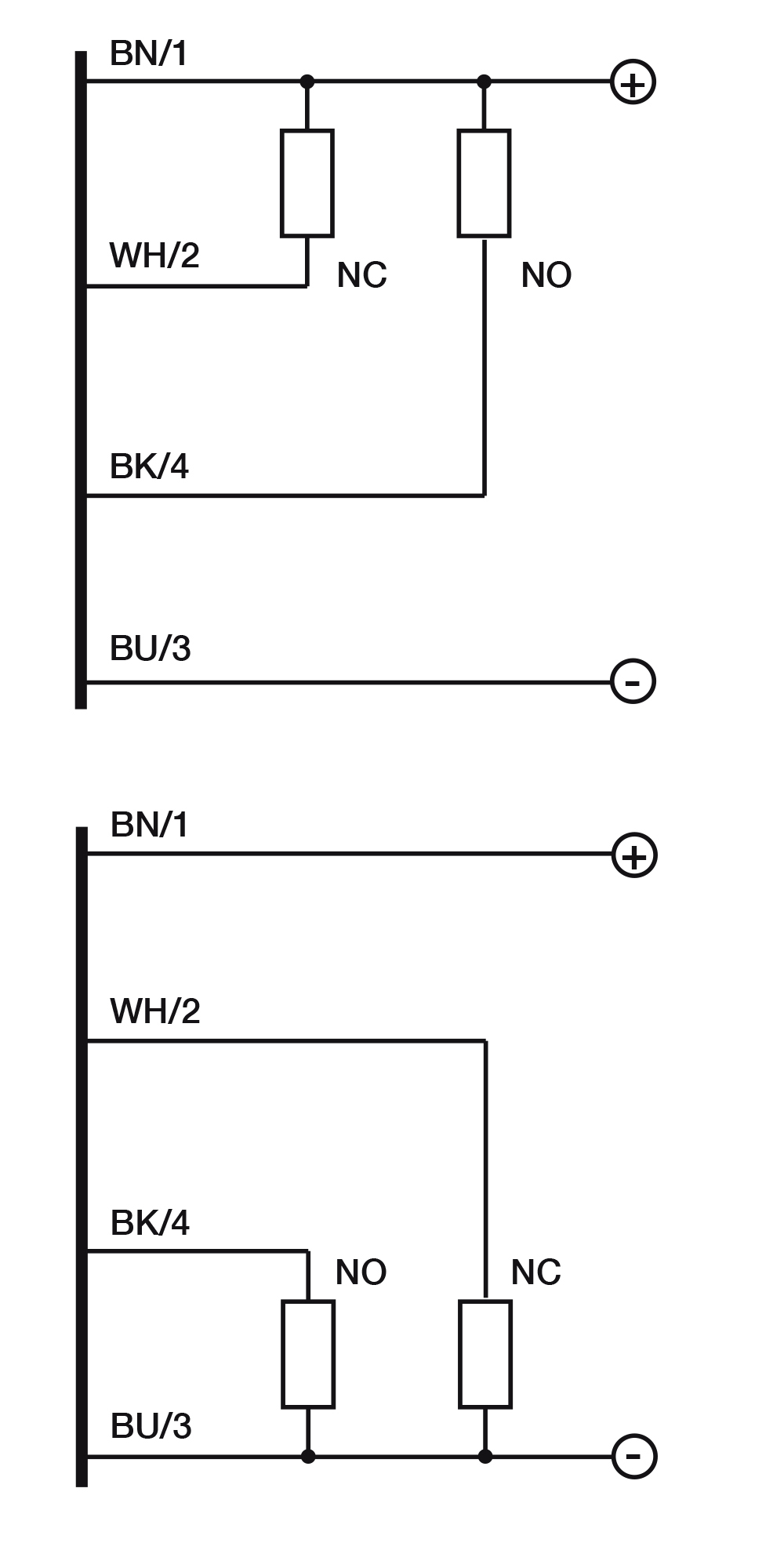

Saídas
| Tipo de saída | NPN/PNP selecionável NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 40mA |
| Corrente de carga | ≤200mA |
| Queda de tensão na saída | ≤2,5V@Iload=200mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (Status da saída), Verde (estabilidade, alimentação) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED vermelho (660 nm) |

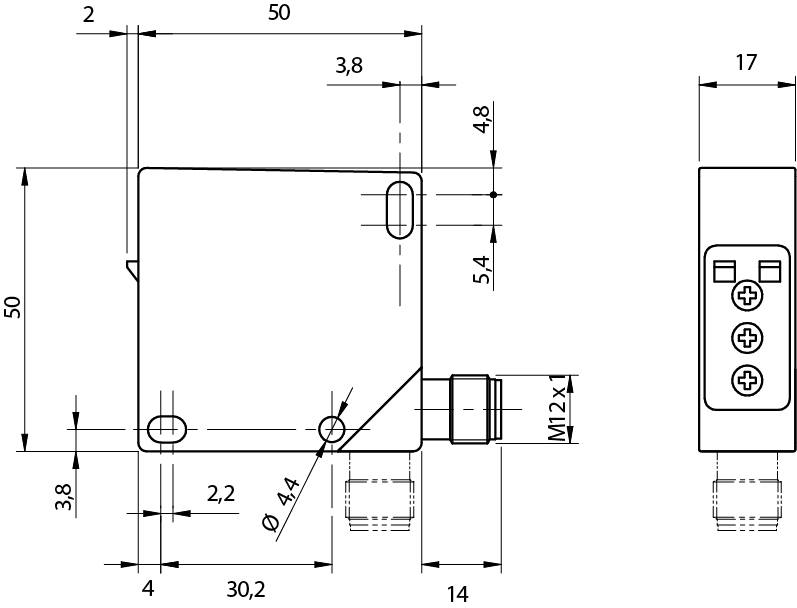

Dados mecânicos
| Dimensões | 50X50mm |
| Material | PC/ABS |
| Material do corpo | PC/ABS |
| Peso | 200g |
| Conexões | plugue M12ue |
| Material da face ativa | PMMA |
| Temperatura de operação | – 20°C…+ 60°C ( UL omologation 0°C…60°C) |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-66 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | Suporte de montagem |
Dados gerais
| Dimensões | 50x50x17mm |
| Temperatura de operação | – 20°C…+ 60°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O Q50 substitui sensores 50×50 de outras marcas?
Na grande maioria dos casos, sim — a furação e o formato são um padrão de mercado. Envie o código do sensor atual que fazemos gratuitamente o estudo de equivalência.
Qual função ótica este modelo tem?
O descritor no topo da página informa a função (difuso, retrorreflexivoivo ou barreira) e o alcance deste código específico, com os detalhes na tabela de especificações.
Como escolher entre as versões da série?
Pelos três eixos do código: função ótica e alcance, lógica de saída (NPN/PNP, NA/NF) e conexão. Nossa equipe monta a combinação certa para sua aplicação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
