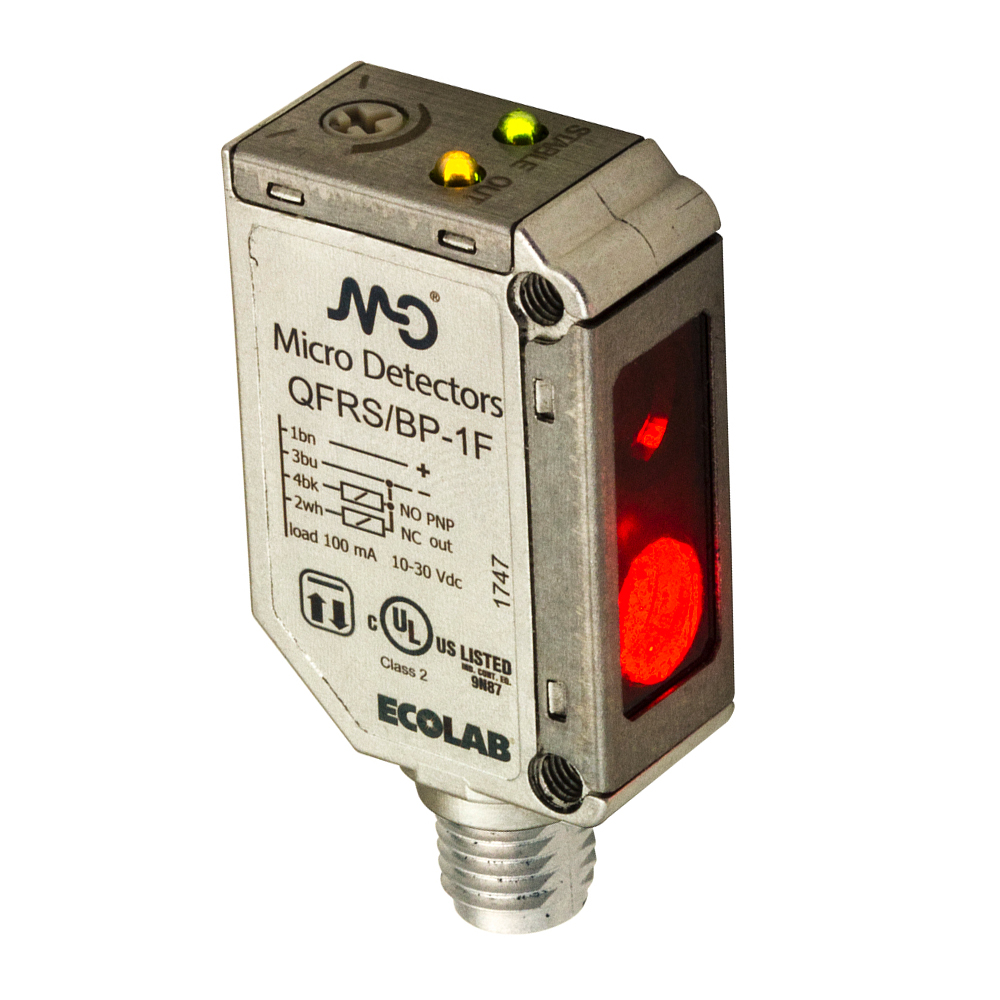

O QFRS/BN-1F pertence às linhas de sensores fotoelétricos cúbicos herdadas da Datalogic pela Datasensing (séries S3N, S3Z, S45, S100, S6, S60, S62, S8, SM, TFM e afins) — dos miniaturizados aos formatos 50×50, presentes em milhares de máquinas no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção em máquinas de embalagem, manuseio e montagem — e reposição direta dos códigos Datalogic instalados: mesma furação, mesma pinoagem, sem readequar suporte nem programa.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 200mm |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Trimmer |
| Minimum distância de detecção (blind zone) | 25mm |
Aplicação
| Princípio de funcionamento | Reflexão difusa (média distância, ≤600mm) |
| Posição da ótica | Radial 90° |
Saídas

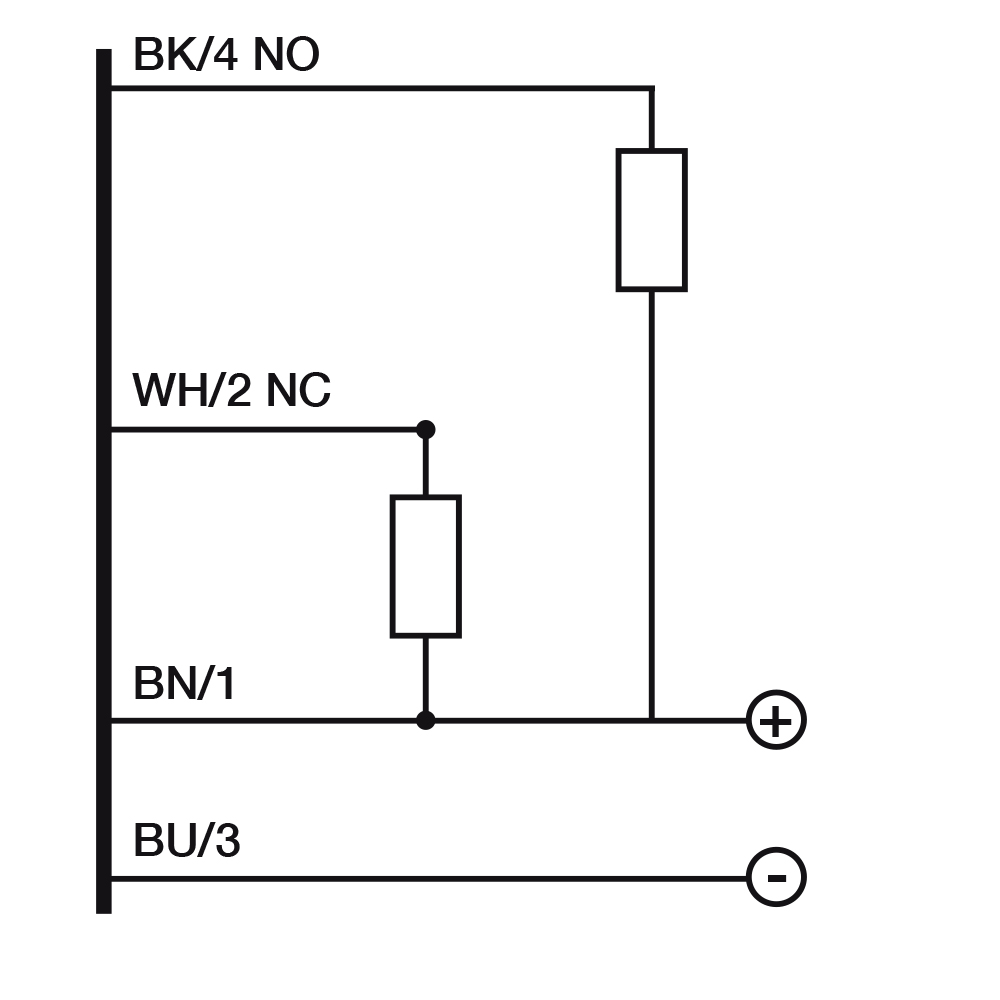

| Tipo de saída | NPN NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 40mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤100μA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (status da saída), verde (estabilidade, alimentação) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Curto-circuito (auto-reset), sobretensão |
| Proteção contra inversão de polaridade | Inversão de polaridade, tensão impulsiva |
| Emissão | LED vermelho (617nm) |
| Imunidade à luz externa | ≤10000lux |
Dados mecânicos

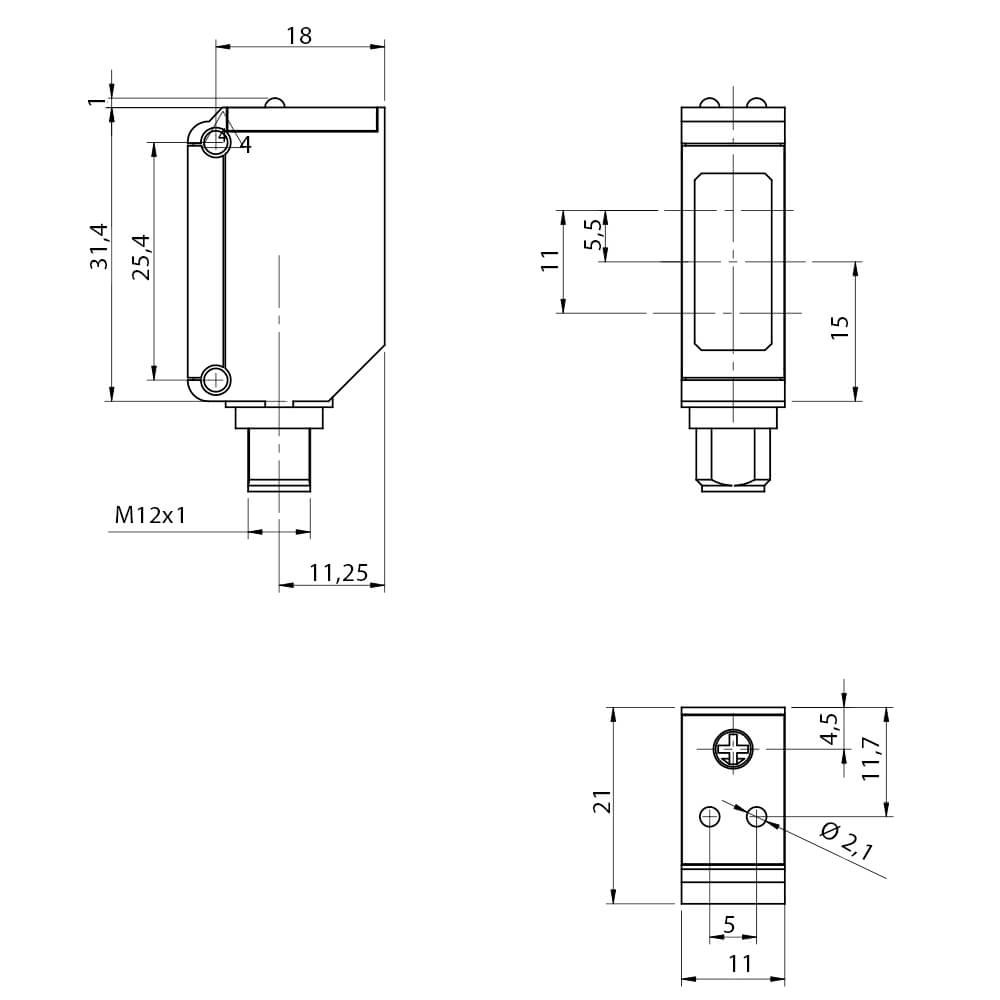

| Dimensões | 31,4x21x11mm |
| Material do corpo | Aço inox AISI 316L |
| Peso | 65g |
| Conexões | plugue M8ue 4pino |
| Material da face ativa | PPSU |
| Temperatura de operação | -25 °C…+ 60°C (sem congelamento) |
| Temperatura de armazenamento | -40° … +70°C |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Certificações | CE cULus ECOLAB |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP68, IP69K |
Testes e certificações (2)
| Acessórios fornecidos | Mouting suporte screwdriver |
Dados gerais
| Dimensões | 31,4x21x11mm |
| Temperatura de operação | – 15°C…+ 55°C (sem congelamento) |
| Proteção mecânica | IP68, IP69K |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; códigos e produtos são os mesmos.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa a função e o alcance, com os detalhes na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
