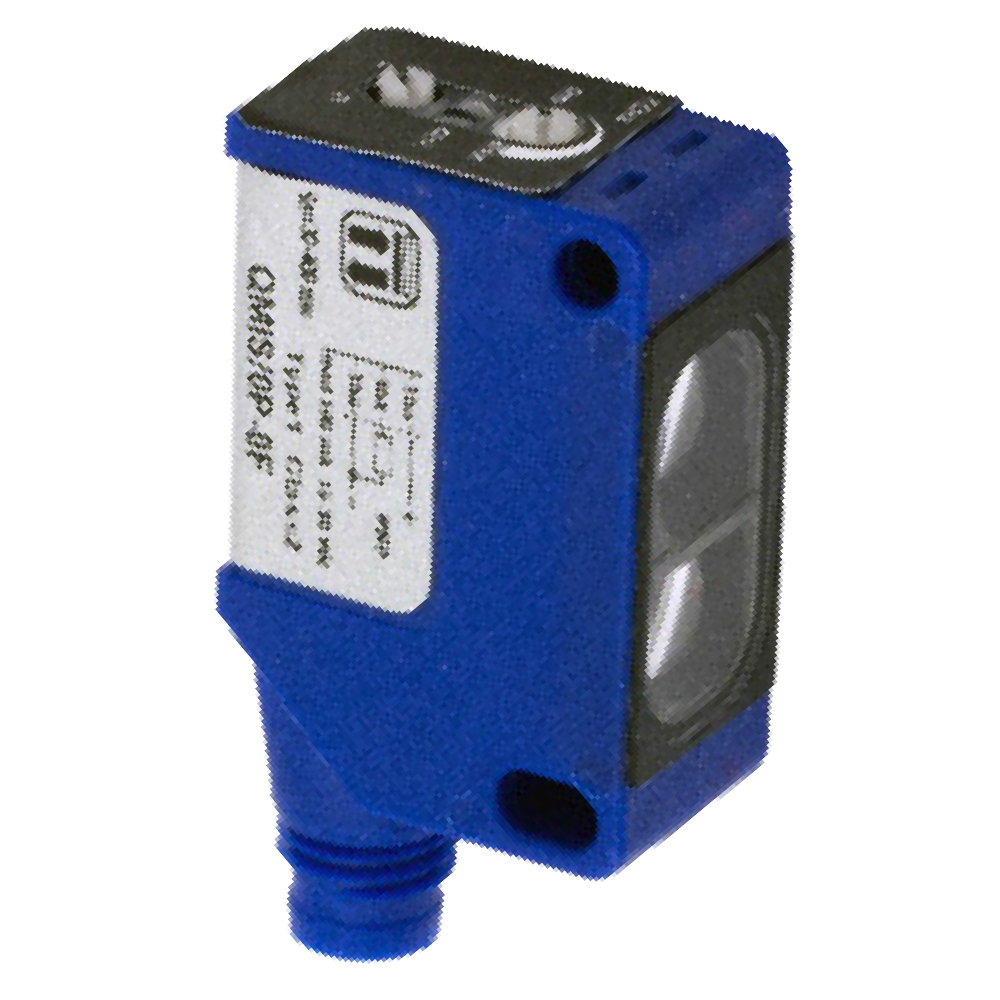

O QMRG/0N-0F pertence à série QM da Datasensing: sensores fotoelétricos cúbicos miniaturizados em plástico PA66 com apenas ~10 g (versão com conector) — alto desempenho no menor formato retangular. Alimentação de 10 a 30 Vcc, ajuste de sensibilidade por potenciômetro, emissão em LED vermelho visível ou infravermelho conforme o modelo, frequência de comutação de 1 a 2 kHz, seleção light/dark, grau de proteção IP67 e LEDs de estado (amarelo) e ganho (verde). A série cobre difuso (400 mm a 1,5 m), retrorreflexivo (até 7 m), polarizado, supressão de fundo e barreira emissor/receptor de até 30 m — com cabo de 2 m ou conector M8.
Aplicações típicas
Detecção em espaços mínimos onde nem o M12 cabe: manipuladores e garras de robô, magazines de componentes, máquinas de eletrônica e farmacêutica, dispositivos de montagem — o corpo cúbico parafusa em qualquer superfície plana e o peso de 10 g não perturba eixos móveis. A alta frequência (até 2 kHz) acompanha contagem e posicionamento rápidos.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 1,5m |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | Trimmer |
| Minimum sensing distance (blind zone) | 0,05m |
Aplicação
| Function Principle | Transparent objects |
| Notes | On RL110 reflector |
| Optic position | Radial 90° |
Saídas

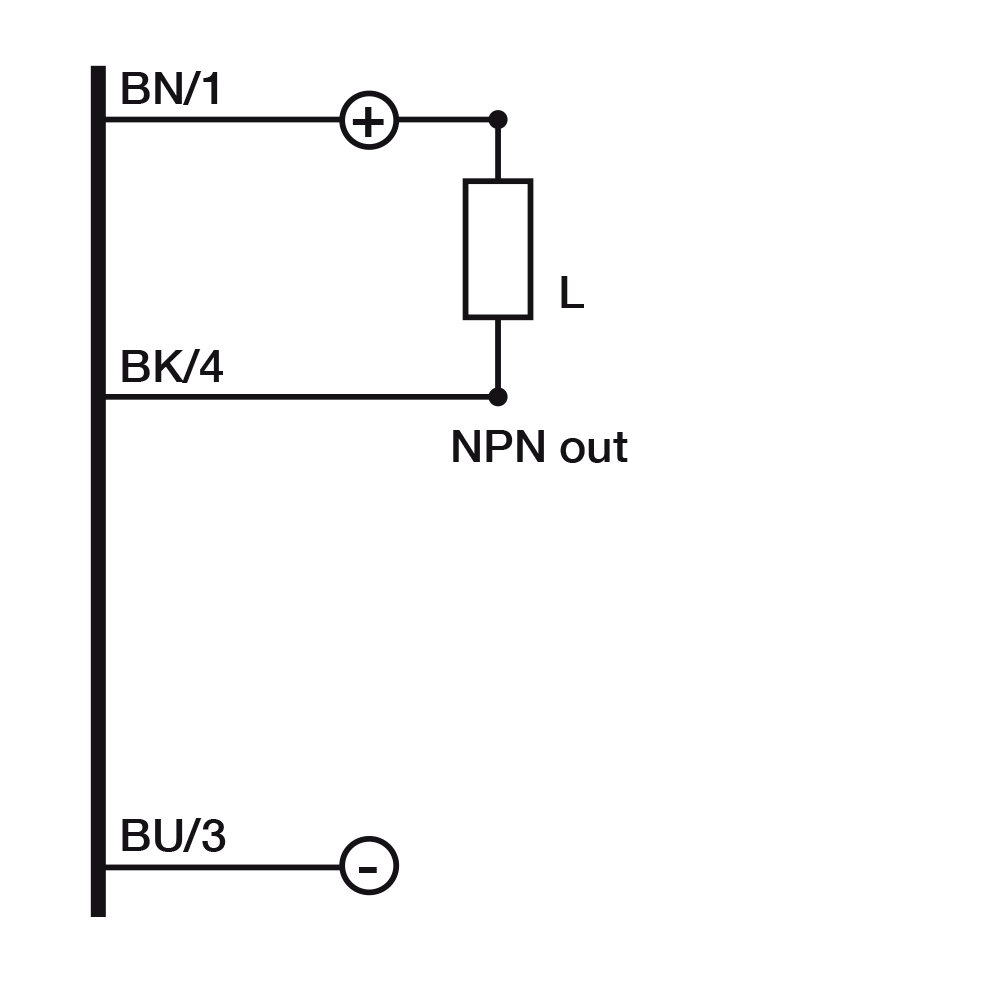

| Tipo de saída | NPN L/D Selectable |
| Função de saída | L/D Selectable |
| Frequência de comutação | 1Khz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (status output) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (630nm) |
| Interference to external light | 3000lux (incandescent lamp), 10000lux (sunlight) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

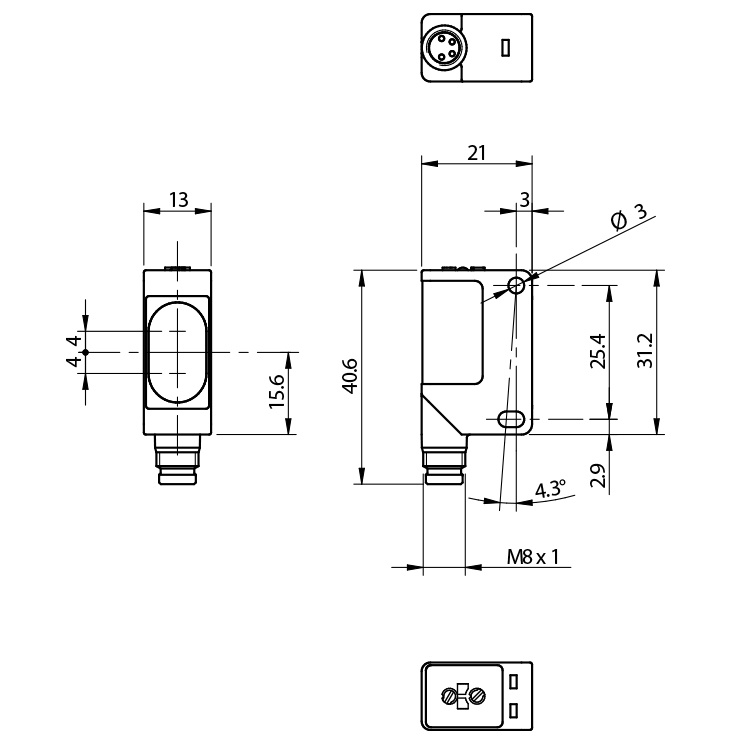

| Dimensões | 40,6x21x13mm |
| Material do corpo | PA66 |
| Peso | 10g |
| Connections | M8 plug 4pin |
| Active Head Material | PMMA |
| Torque de aperto | 1Nm |
| Temperatura de operação | – 25°C…+ 70° C (Without freeze) |
| Temperatura de armazenamento | – 30°C…+ 80° C (Without freeze) |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Dados gerais
| Dimensões | 40,6x21x13mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do cúbico sobre o tubular?
Montagem e espaço: o cúbico fixa por dois parafusos em superfície plana, sem furo passante nem porcas, e o formato retangular fino entra em vãos onde o cilindro não cabe. Em eixos móveis, o peso mínimo é decisivo.
LED vermelho ou infravermelho?
O vermelho visível facilita o alinhamento (você vê o ponto de luz no alvo); o infravermelho tem mais potência e imunidade em ambientes com poeira leve. O descritor no topo informa a emissão deste modelo.
O que significa a seleção light/dark?
A lógica da saída: comutar quando a luz chega (light-on) ou quando é interrompida (dark-on) — selecionável no sensor, atendendo as duas lógicas de máquina com o mesmo código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
