O QXC/A0-2F pertence à série QX da Datasensing: sensores fotoelétricos cúbicos de porte médio (midi) — o degrau acima do miniaturizado QM, com mais alcance e óticas maiores, mantendo a montagem por parafusos em superfície plana. Destaque da série: saída NPN/PNP no mesmo sensor em vários modelos, reduzindo o estoque de reposição pela metade. A função ótica, o alcance e a conexão exatos deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de uso geral em transportadores, máquinas de embalagem e sistemas de manuseio — onde o formato cúbico médio equilibra alcance, robustez e facilidade de fixação. A saída NPN/PNP universal simplifica a maporcaenção em plantas com CLPs mistos.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 5m |
| Repetibilidade | ≤ 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Princípio de funcionamento | Retro-refletor |
| Posição da ótica | Radial 90° |
Saídas
| Tipo de saída | NPN/PNP selecionável NO |
| Função de saída | NO |
| Frequência de comutação | 750Hz |
| Tempo de resposta | 666µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 20mA |
| Corrente de carga | ≤300mA |
| Corrente de fuga | ≤ 100μA @ 30Vdc |
| Queda de tensão na saída | ≤1,2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Vermelho(status da saída) , Geen (estabilidade) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho (880nm) |
| Imunidade à luz externa | 3000lux lâmpada incandescente, 10000lux |
Dados mecânicos
| Dimensões | 15x23x57 |
| Material | ABS |
| Peso | 70g |
| Conexões | plugue M8ue 4pino |
| Material da face ativa | Acrylic |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-28 |
| Grau de proteção | IP65 |
Testes e certificações (2)
| Acessórios fornecidos | Suportes de montagem ST70 e parafusos |
Dados gerais
| Dimensões | 15x23x40 |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP65 |
Perguntas frequentes

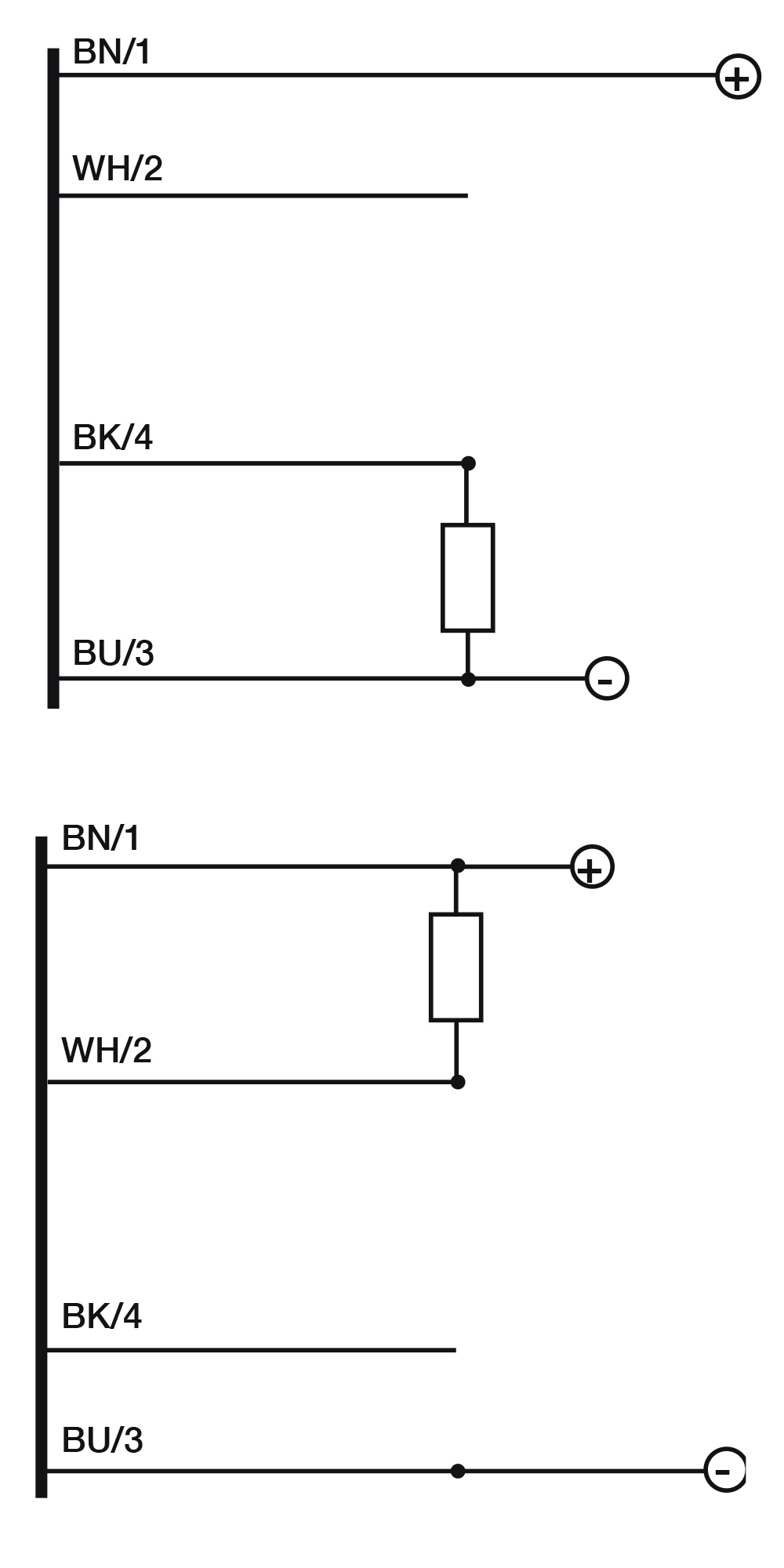

O que significa a saída NPN/PNP no mesmo sensor?
O modelo atende as duas lógicas de entrada de CLP — basta a ligação correta dos fios. Um único código repõe sensores NPN e PNP, simplificando estoque e compras.
QX ou QM — qual escolher?
O QM (miniaturizado, ~10 g) vence onde espaço e peso mandam; o QX (midi) oferece mais alcance e óticas maiores para detecção estável a distâncias médias. Nossa equipe indica o porte certo pela sua aplicação.
Qual função ótica este modelo tem?
O descritor no topo da página informa difuso, retrorreflexivoivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
