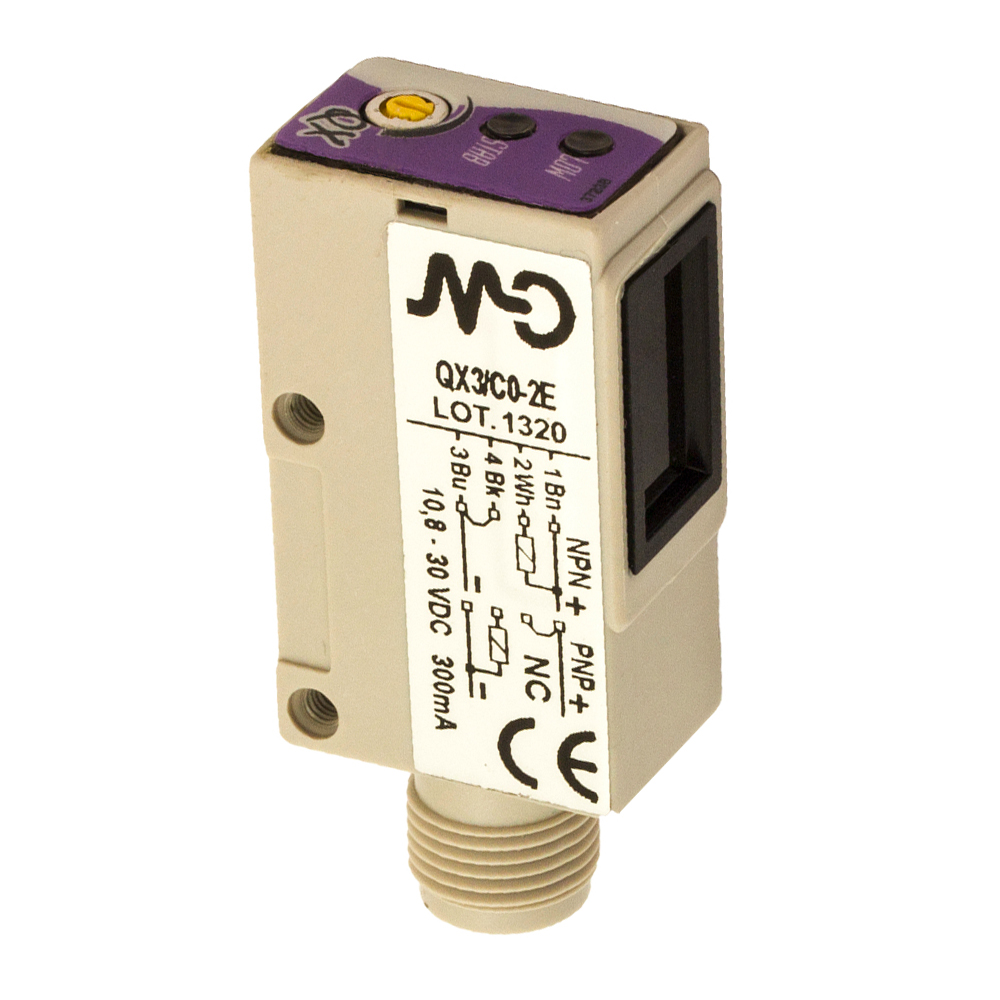

O QXX/00-2E pertence à série QX da Datasensing: sensores fotoelétricos cúbicos de porte médio (midi) — o degrau acima do miniaturizado QM, com mais alcance e óticas maiores, mantendo a montagem por parafusos em superfície plana. Destaque da série: saída NPN/PNP no mesmo sensor em vários modelos, reduzindo o estoque de reposição pela metade. A função ótica, o alcance e a conexão exatos deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de uso geral em transportadores, máquinas de embalagem e sistemas de manuseio — onde o formato cúbico médio equilibra alcance, robustez e facilidade de fixação. A saída NPN/PNP universal simplifica a manutenção em plantas com CLPs mistos.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 8m |
| Repeat Accuracy | ≤ 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Emitter |
| Optic position | Radial 90° |
Saídas
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 20mA |
| Output voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Red (check), Green (powerON) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared (880nm) |
| Interference to external light | 3000lux Incandescent Lamp, 10000lux |
Dados mecânicos
| Dimensões | 15x23x92 |
| Material | ABS |
| Peso | 70g |

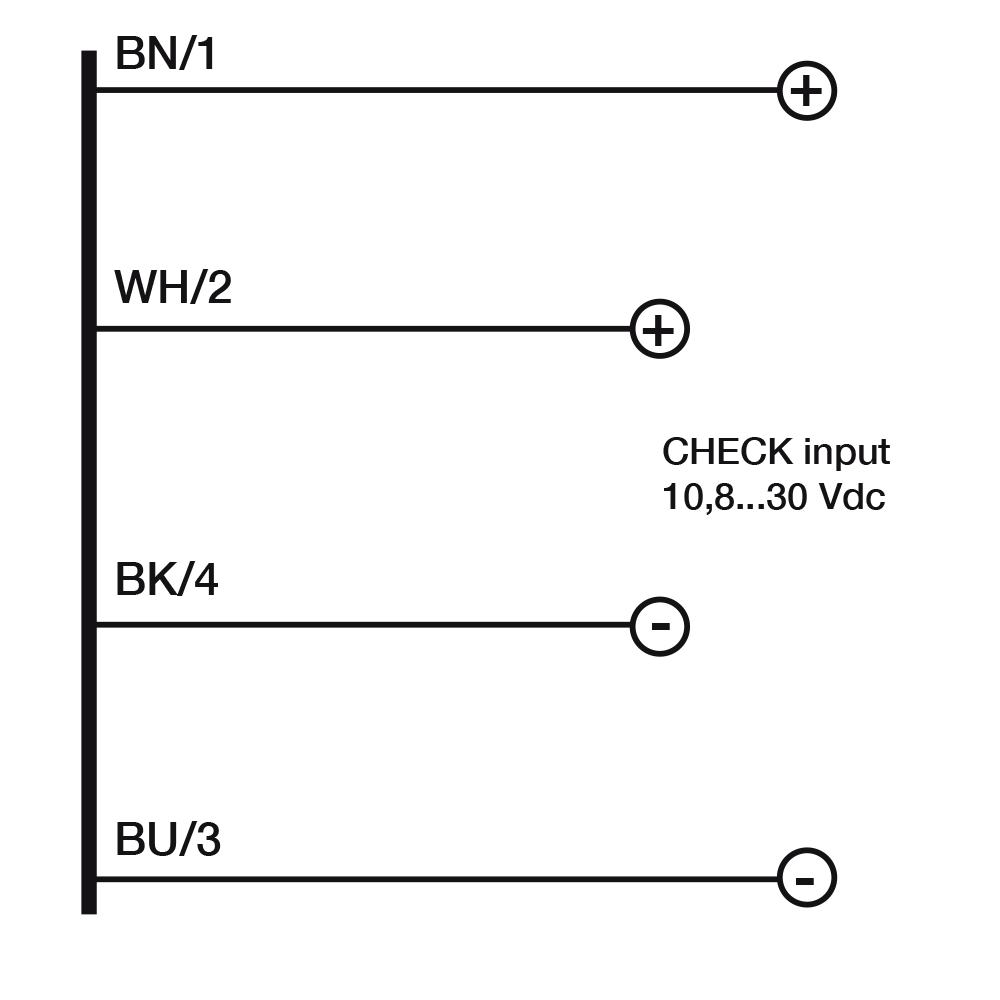

| Connections | M12 plug |
| Active Head Material | Acrylic |
| Temperatura de operação | – 25°C…+ 70°C ( without freeze) |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-28 |
| Degree of protection | IP65 |
Testes e certificações (2)
| Supplied Accessories | ST70 mounting brakets and screws |
Dados gerais
| Dimensões | 15x23x40 |
| Temperatura de operação | – 15°C…+ 55°C (Without freeze) |
| Proteção mecânica | IP65 |
Perguntas frequentes
O que significa a saída NPN/PNP no mesmo sensor?
O modelo atende as duas lógicas de entrada de CLP — basta a ligação correta dos fios. Um único código repõe sensores NPN e PNP, simplificando estoque e compras.
QX ou QM — qual escolher?
O QM (miniaturizado, ~10 g) vence onde espaço e peso mandam; o QX (midi) oferece mais alcance e óticas maiores para detecção estável a distâncias médias. Nossa equipe indica o porte certo pela sua aplicação.
Qual função ótica este modelo tem?
O descritor no topo da página informa difuso, retrorreflexivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
