O RX8/00-1B pertence à série RX da Datasensing: sensores fotoelétricos cúbicos de grande porte (maxi) com alimentação multivoltagem 20–253 Vca / 20–60 Vcc e saída a relé NA/NF — ligam em praticamente qualquer painel, de 24 Vcc a 220 Vca, e chaveiam cargas diretamente, como as fotocélulas clássicas de grande formato. Fixação por trava deslizante (fixing slide) e conector M12, com alcances longos (difuso de 1000 mm e mais, conforme o modelo).
Aplicações típicas
Retrofit de fotocélulas antigas de grande formato e instalações em painéis AC: portões e portas industriais, transportadores pesados, detecção de veículos e paletes — onde a saída a relé aciona contatores e sinalizações sem interface, e a multivoltagem elimina a preocupação com a tensão disponível.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 2m |
| Thermal drift of Sr | 10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Diffuse reflection (long distance, >600mm) |
| Notes | white target Kodak 90% 400 x 400mm EG=1,5 |
| Optic position | Axial |
Saídas

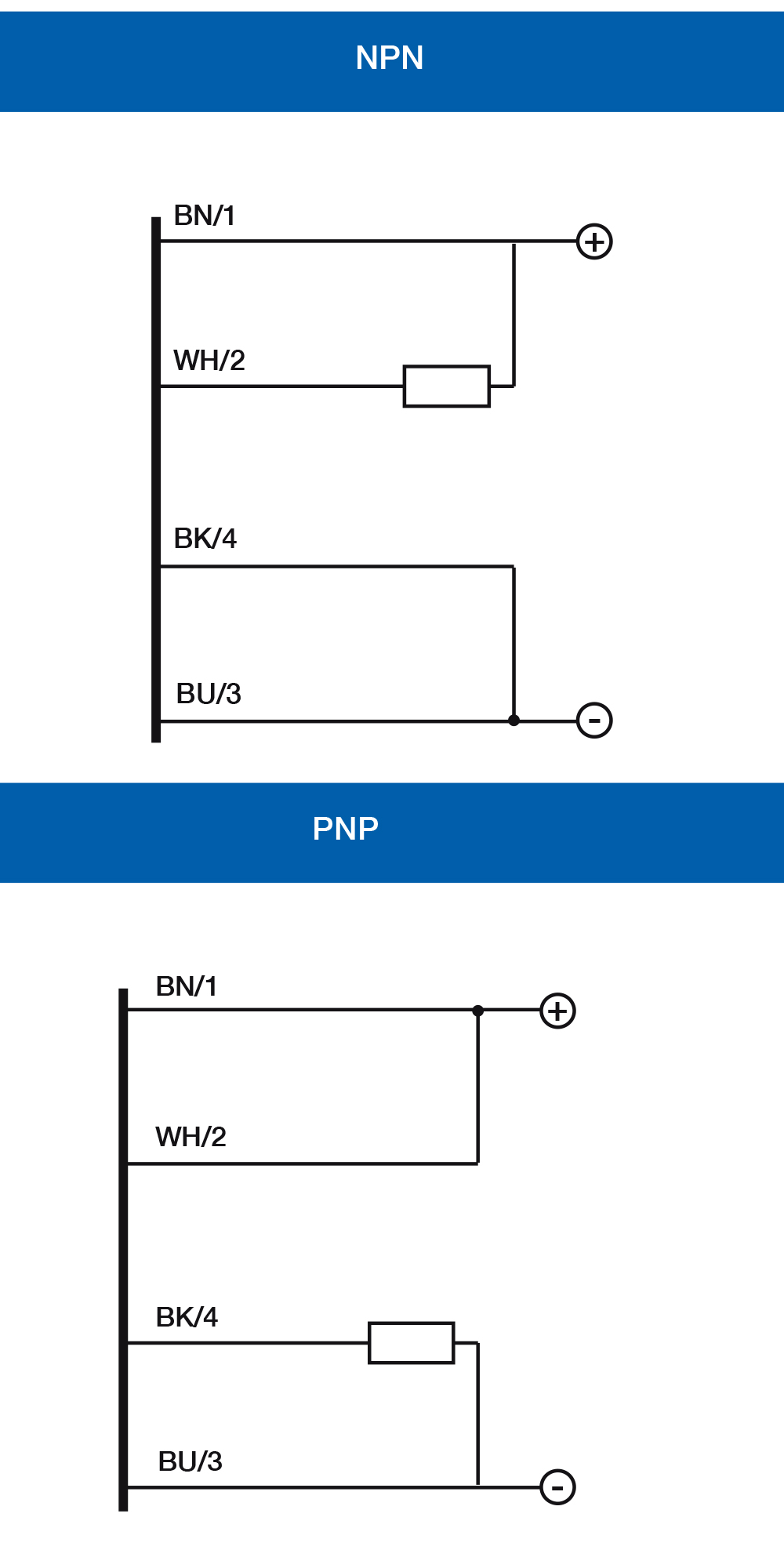

| Tipo de saída | Decout NPN/PNP Selectable Decout NO/NC Selectable |
| Função de saída | Decout NO/NC Selectable |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 25mA |
| Load current | ≤100mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Red (output status) o (alineament), Green (stability) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared (880nm) |
| Interference to external light | ≥ 5000lux (incandescent lamp) |
Dados mecânicos

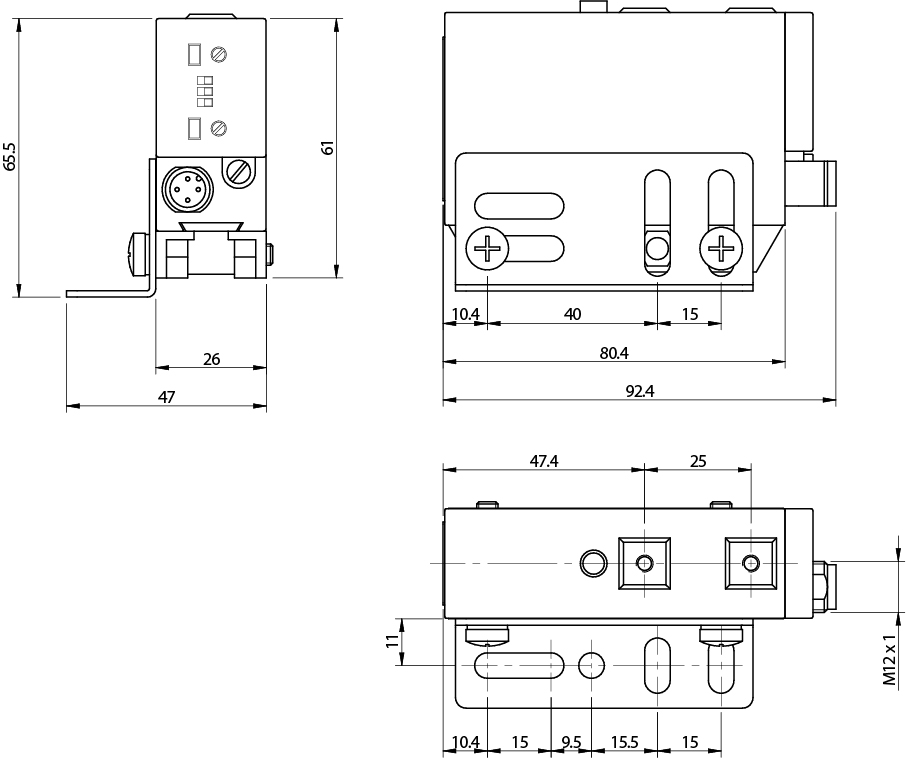

| Dimensões | 26×86,6×61 |
| Material do corpo | PC |
| Peso | 90g |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Temperatura de operação | – 25°C…+ 70°C ( without freeze) |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-28 |
| Degree of protection | IP65 |
Testes e certificações (2)
| Supplied Accessories | ST81 mounting bracket and screws |
Dados gerais
| Dimensões | 26×86,6×61 |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual a vantagem da saída a relé?
Contato seco NA/NF: chaveia cargas AC ou DC diretamente (contatores, sinaleiros, sirenes) sem se preocupar com polaridade ou lógica NPN/PNP — e isola galvanicamente o circuito de comando.
Multivoltagem 20–253 Vca / 20–60 Vcc — posso ligar em qualquer painel?
Essa é a proposta: o mesmo código funciona em 24 Vcc, 110 Vca ou 220 Vca. Um sensor para todos os painéis da planta, simplificando estoque e reposição.
Este modelo substitui minha fotocélula antiga de formato grande?
Muito provavelmente — a série RX segue o formato maxi consagrado, com trava de fixação deslizante. Envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
