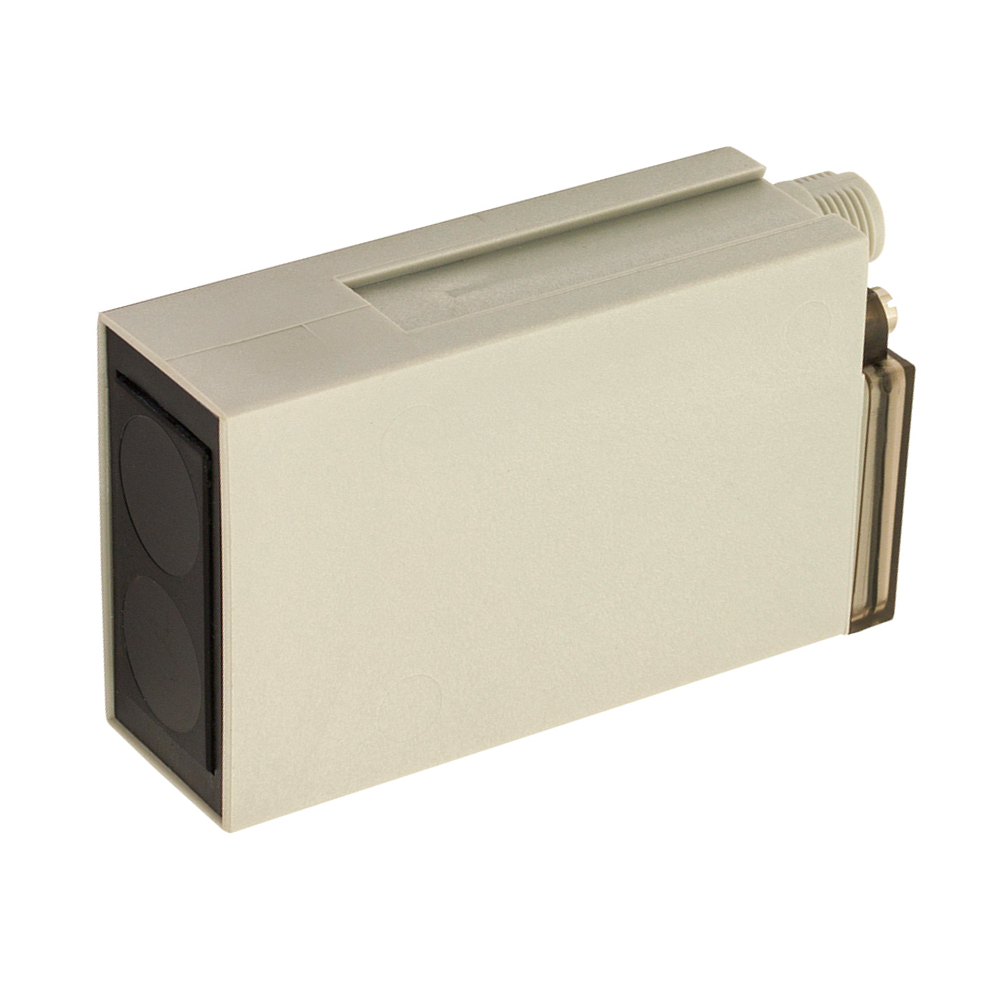

O RXE/00-3A pertence à série RX da Datasensing: sensores fotoelétricos cúbicos de grande porte (maxi) com alimentação multivoltagem 20–253 Vca / 20–60 Vcc e saída a relé NA/NF — ligam em praticamente qualquer painel, de 24 Vcc a 220 Vca, e chaveiam cargas diretamente, como as fotocélulas clássicas de grande formato. Fixação por trava deslizante (fixing slide) e conector M12, com alcances longos (difuso de 1000 mm e mais, conforme o modelo).
Aplicações típicas
Retrofit de fotocélulas antigas de grande formato e instalações em painéis AC: portões e portas industriais, transportadores pesados, detecção de veículos e paletes — onde a saída a relé aciona contatores e sinalizações sem interface, e a multivoltagem elimina a preocupação com a tensão disponível.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
16-32m selectable with switch |
| Thermal drift of Sr |
10% Sr |
| Repeat Accuracy |
5% |
Aplicação
| Function Principle |
Emitter |
| Optic position |
Axial |
Saídas
Dados elétricos
| Tensão de alimentação |
20…60VDC /20…253VAC/50-60Hz |
| No-Load supply current |
≤ 15mARMS |
| Load current |
3A-250Vac/3A-30Vdc (750VA/90W) |
| Max ripple content |
≤10% |
| LED indicators |
Green (check), Red (x 2 distance) |
| Time delay before availability |
≤200ms |
| Proteção contra inversão de polaridade |
Yes |
| Emission |
LED Infrared (880nm) |
| Impulsive Overvoltage Protection |
Yes |
Dados mecânicos

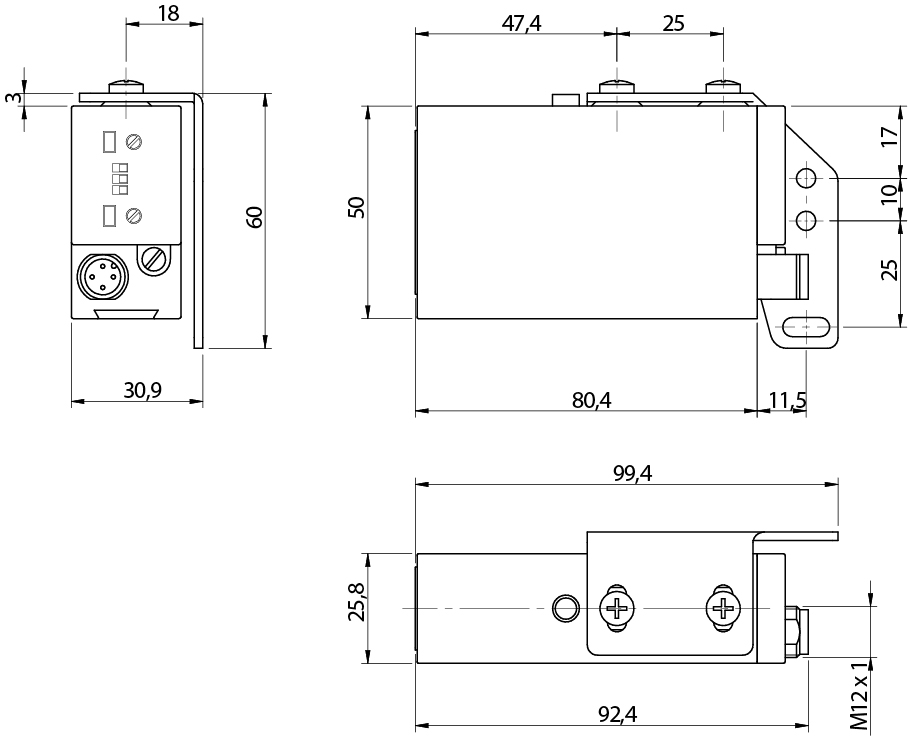

| Dimensões |
26×86,6×50 |
| Material do corpo |
PC |
| Peso |
75g |
| Connections |
M12 plug |
| Active Head Material |
PMMA |
| Temperatura de operação |
– 25°C…+ 70°C ( without freeze) |
| Diameter/Dimension |
Cubic |
Testes e certificações
| Certificações |
CE |
| EMC compatibility |
EN 60947-5-2 |
| Shocks and vibrations |
Vibration IEC 60068-2-6 / Shock IEC 60068-2-28 |
| Degree of protection |
IP65 |
Testes e certificações (2)
| Supplied Accessories |
ST80 mounting bracket and screws |
Dados gerais
| Dimensões |
26×86,6×50 |
| Temperatura de operação |
– 25°C…+ 70°C (Without freeze) |
| Proteção mecânica |
IP65 |
Perguntas frequentes
Qual a vantagem da saída a relé?
Contato seco NA/NF: chaveia cargas AC ou DC diretamente (contatores, sinaleiros, sirenes) sem se preocupar com polaridade ou lógica NPN/PNP — e isola galvanicamente o circuito de comando.
Multivoltagem 20–253 Vca / 20–60 Vcc — posso ligar em qualquer painel?
Essa é a proposta: o mesmo código funciona em 24 Vcc, 110 Vca ou 220 Vca. Um sensor para todos os painéis da planta, simplificando estoque e reposição.
Este modelo substitui minha fotocélula antiga de formato grande?
Muito provavelmente — a série RX segue o formato maxi consagrado, com trava de fixação deslizante. Envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
