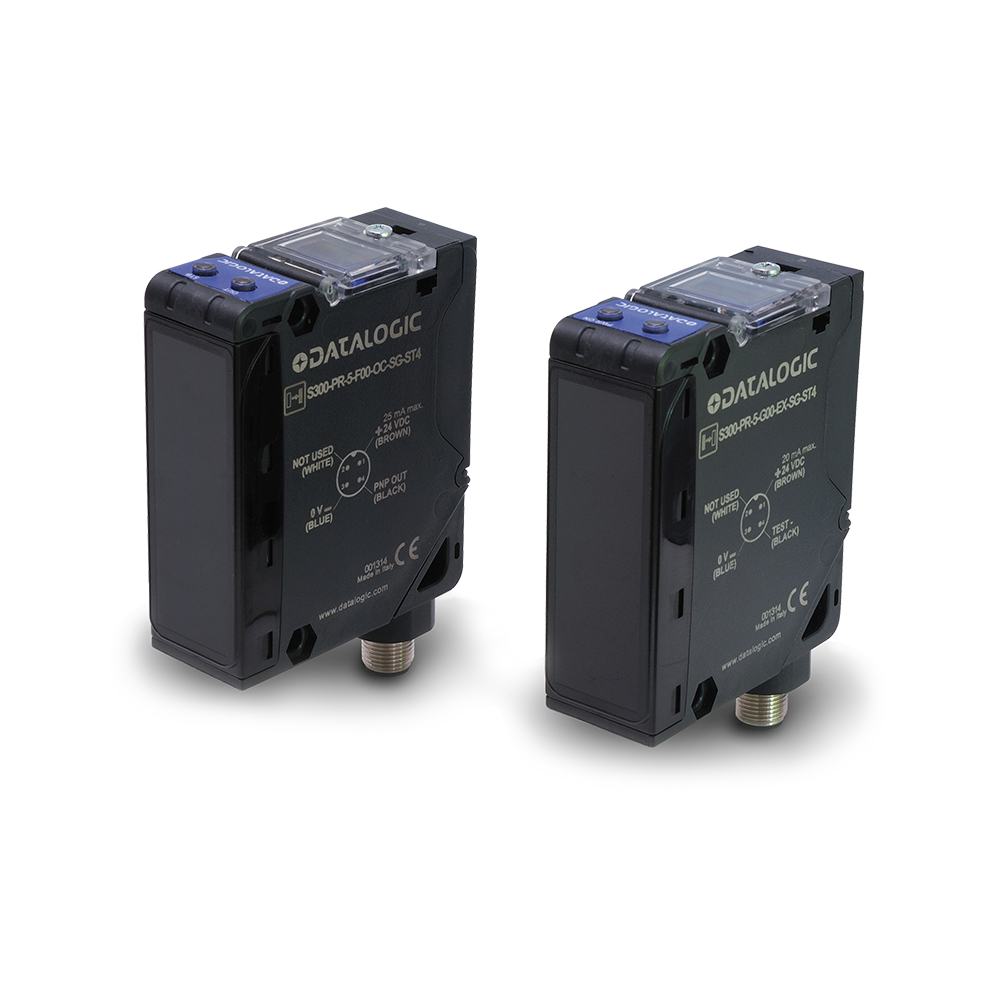

O S300-PR-5-G00-EX-SG-ST2 (código de peça PN 951451320) é uma fotocélula de segurança Datasensing — proteção monofeixe certificada para acessos e perímetros, em conformidade com a IEC 61496. O enquadramento (ST2/ST4), o alcance e a conexão exatos deste código estão no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Proteção de perímetros e acessos com feixes em alturas normatizadas, composição de barreiras multifeixe com espelhos e colunas, e pontos onde o feixe único atende o nível exigido pela apreciação de riscos.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
0 … 50 m |
| Resolução |
Single-beam |
| controlled height |
Single-beam |
| Ajuste de sensibilidade |
n/a |
| Effective Aperture Angle |
≤ ±5° |
Aplicação
| Function Principle |
Emitter |
| Control unit to be used |
SG-BWS-T4 Series |
| Description |
MAXI Type 2 Safety Photocell Emitter |
| Optic position |
Radial 90° |
| Functions |
Emitter for SG-BWS-T4 |
Aplicação (2)
| Type |
Type 2 safety photocell |
| PL |
n/a |
Saídas
| Tipo de saída |
n/a |
| Tempo de resposta |
n/a |
Dados elétricos
| Tensão de alimentação |
24 Vdc ±15% |
| LED indicators |
Green (POWER ON) |
| Proteção contra curto-circuito |
YES |
| Proteção contra inversão de polaridade |
Yes |
| Emission |
LED Infrared |
| Interference to external light |
according to EN 60947-5-2 : 2020 |
| Impulsive Overvoltage Protection |
Yes |
| Insulation resistance |
>20 MΩ 500 Vdc, between electronics and housing |
| Contact resistance |
500 Vac 1 min., between electronics and housing |
Dados mecânicos
| Dimensões |
25x85x70 |
| Material |
Plastic – PBT / PC |
| Material do corpo |
PBT Fiber Glass reinforced |
| Connections |
M12 plug |
| Active Head Material |
PMMA |
| Temperatura de armazenamento |
-25…+70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus |
| Shocks and vibrations |
0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Dados gerais
| Dimensões |
MAXI |
| Temperatura de operação |
– 25…+55°C (Without freeze) |
| Proteção mecânica |
IP67 |
Dados gerais (2)
Perguntas frequentes
Fotocélula de segurança ou cortina?
A cortina cria um campo contínuo (resolução fina, ponto de operação); a fotocélula monofeixe protege perímetros e acessos com feixes em alturas definidas — mais econômica onde a norma admite.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
