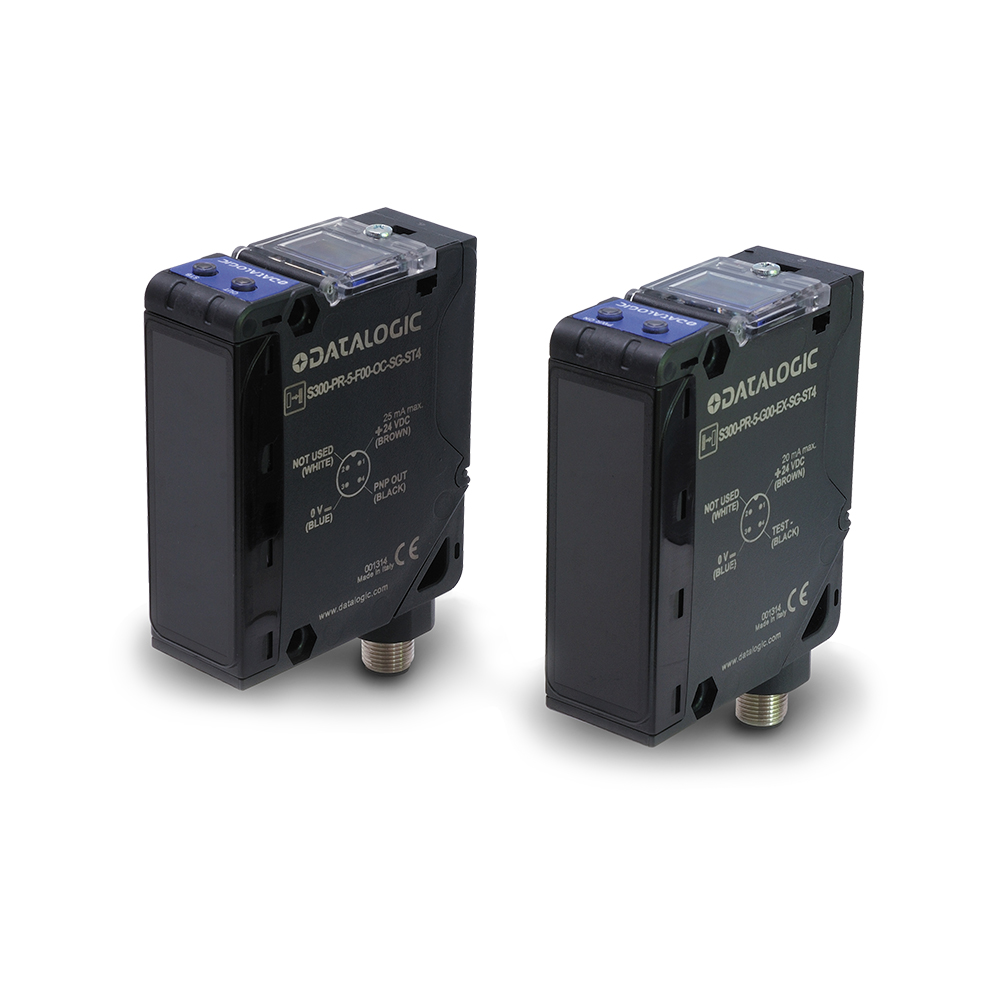

O S300-PR-5-G00-EX-SG-ST4 (código de peça PN 951451360) é uma fotocélula de segurança Datasensing — proteção monofeixe certificada para acessos e perímetros, em conformidade com a IEC 61496. O enquadramento (ST2/ST4), o alcance e a conexão exatos deste código estão no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Proteção de perímetros e acessos com feixes em alturas normatizadas, composição de barreiras multifeixe com espelhos e colunas, e pontos onde o feixe único atende o nível exigido pela apreciação de riscos.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
9 … 40 m |
| Resolução |
Simples-feixe |
| Altura controlada |
Simples-feixe |
| Ajuste de sensibilidade |
n/a |
| Ângulo de abertura efetivo (EAA) |
≤ ±2,5° |
Aplicação
| Princípio de funcionamento |
Emissor |
| Control unidade to be used |
SG-BWS-T4 Series |
| Descrição |
MAXI Tipo 4 Segurança Fotocell Emissor |
| Posição da ótica |
Radial 90° |
| Funções |
Emissor para SG-BWS-T4 |
Aplicação (2)
| Tipo |
Tipo 4 segurança fotocell |
| PL |
n/a |
Saídas
| Tipo de saída |
n/a |
| Tempo de resposta |
n/a |
Dados elétricos
| Tensão de alimentação |
24 Vdc ±15% |
| Indicadores LED |
Verde (ALIMENTAÇÃO) |
| Proteção contra curto-circuito |
YES |
| Proteção contra inversão de polaridade |
Sim |
| Emissão |
LED infravermelho |
| Imunidade à luz externa |
conforme EN 60947-5-2 : 2020 |
| Proteção contra sobretensão impulsiva |
Sim |
| Insulation resistance |
>20 MΩ 500 Vdc, between electronics e carcaça |
| Contact resistance |
500 Vac 1 min., between electronics e carcaça |
Dados mecânicos
| Dimensões |
25x85x70 |
| Material |
Plástico – PBT / PC |
| Material do corpo |
PBT Fiber Vidro reinforced |
| Conexões |
plugue M12ue |
| Material da face ativa |
PMMA |
| Temperatura de armazenamento |
-25…+70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus |
| Choques e vibrações |
0.5 mm amplitude, 10 … 55 Hz frequência, para every eixo (EN60068-2-6) |
Dados gerais
| Dimensões |
MAXI |
| Temperatura de operação |
– 25…+55°C (sem congelamento) |
| Proteção mecânica |
IP67 |
Dados gerais (2)
Perguntas frequentes
Fotocélula de segurança ou cortina?
A cortina cria um campo contínuo (resolução fina, ponto de operação); a fotocélula monofeixe protege perímetros e acessos com feixes em alturas definidas — mais econômica onde a norma admite.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
