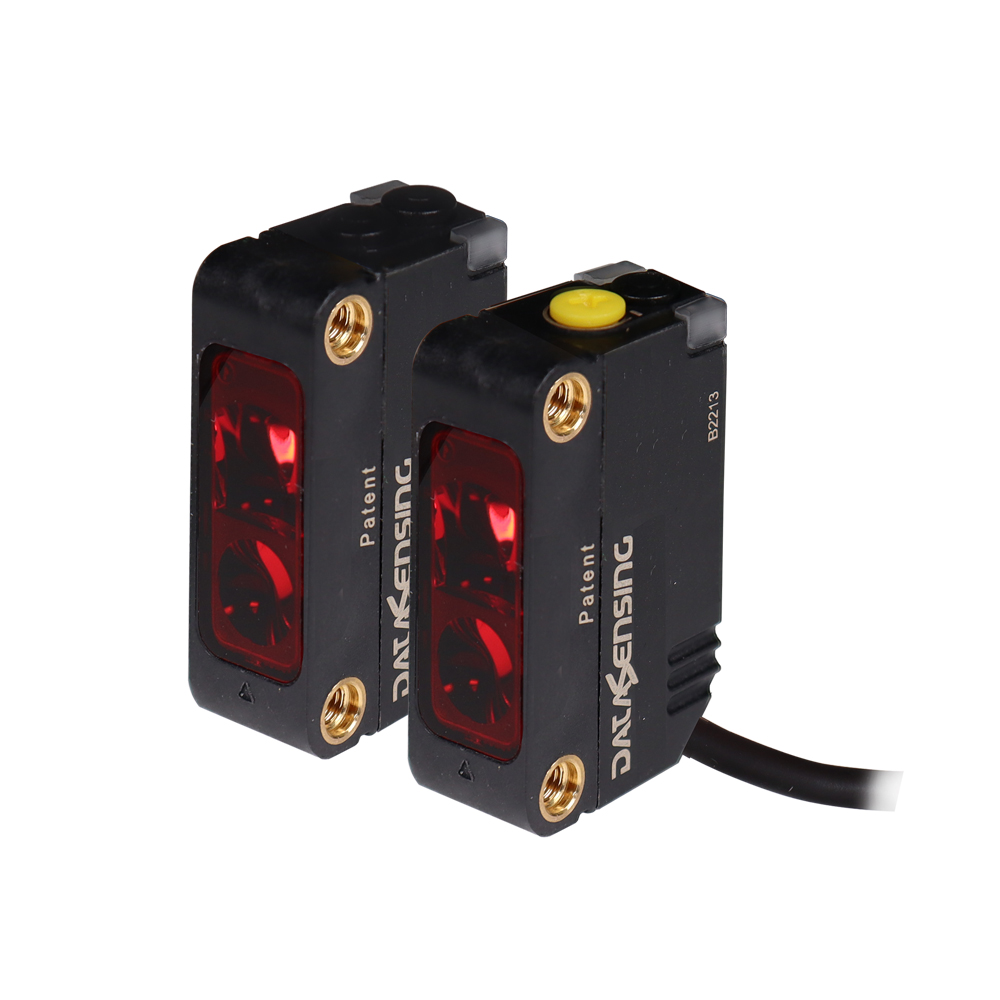

O S3N-PR-2-FG01-NL-TXRX-NPN-LIGHT-CABLE pertence às linhas de sensores fotoelétricos cúbicos herdadas da Datalogic pela Datasensing (séries S3N, S3Z, S45, S100, S6, S60, S62, S8, SM, TFM e afins) — dos miniaturizados aos formatos 50×50, presentes em milhares de máquinas no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção em máquinas de embalagem, manuseio e montagem — e reposição direta dos códigos Datalogic instalados: mesma furação, mesma pinoagem, sem readequar suporte nem programa.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 20m |
| Ajuste de sensibilidade | 1 volta trimmer |
| Minimum distância de detecção (blind zone) | 0 |
Aplicação
| Princípio de funcionamento | Barreira emissor e receptor |
| Posição da ótica | Radial 90° |
| Funções | Barreira emissor e receptor |
Saídas
| Tipo de saída | NPN Lon |
| Função de saída | Lon |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 35mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤ 300 μA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | amarelo LED de saída, verde ESTABILIDADE LED |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED vermelho (635nm) |
| Imunidade à luz externa | conforme EN 60947-5-2 : 2020 |
| Proteção contra sobretensão impulsiva | Sim |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics e carcaça |
| Contact resistance | 500 Vac 1 min., between electronics e carcaça |
| 0,1µF @Vmax – 1µF @Vmin | Sim |
Dados mecânicos
| Material do corpo | Plástico Polymer Fiber Vidro reinforced |
| Conexões | 2m cable |
| Material da face ativa | PMMA |
| Temperatura de armazenamento | -25 °C…+70°C |
| Material do plugue/conector | Metal |
| shaft material | POM, PMMA |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | 0.5 mm amplitude, 10 … 55 Hz frequência, para every eixo (EN60068-2-6) |
Dados gerais
| Dimensões | 11x31x19 mm |
| Temperatura de operação | -25 °C … 55°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; códigos e produtos são os mesmos.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa a função e o alcance, com os detalhes na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
