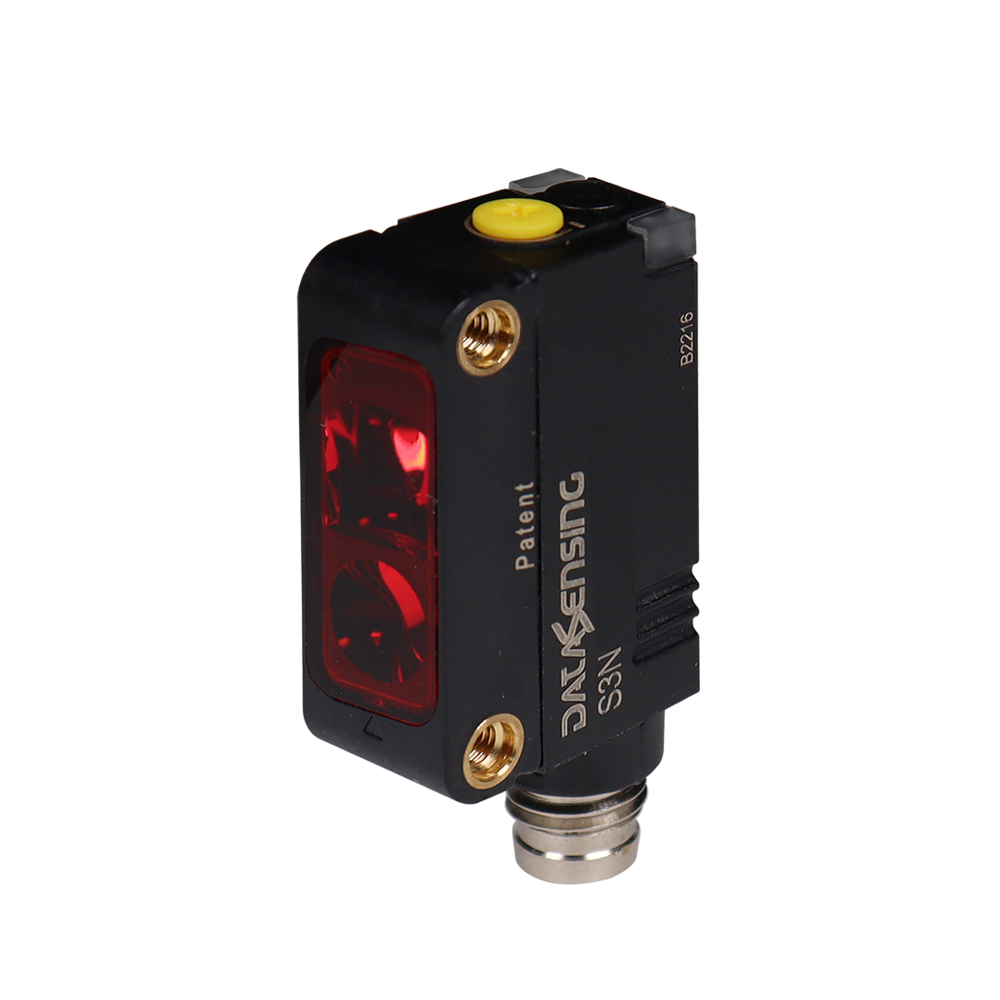

O S3N-PR-5-C11-PL-DIFF-PNP-LIGHT-M8 pertence às linhas de sensores fotoelétricos cúbicos herdadas da Datalogic pela Datasensing (séries S3N, S3Z, S45, S100, S6, S60, S62, S8, SM, TFM e afins) — dos miniaturizados aos formatos 50×50, presentes em milhares de máquinas no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção em máquinas de embalagem, manuseio e montagem — e reposição direta dos códigos Datalogic instalados: mesma furação, mesma pinagem, sem readequar suporte nem programa.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 1m |
| Ajuste de sensibilidade | 1 turn trimmer |
| Minimum sensing distance (blind zone) | 0mm |
Aplicação
| Function Principle | Diffuse beam |
| Notes | white target Kodak 90% 400 x 400mm |
| Optic position | Radial 90° |
| Functions | Diffuse beam |
Saídas
| Tipo de saída | PNP Lon |
| Função de saída | Lon |
| Frequência de comutação | 1kHz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 35mA |
| Load current | ≤100mA |
| Leakage current | ≤ 300 μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | yellow OUTPUT LED, green STABILITY LED |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (635nm) |
| Interference to external light | according to EN 60947-5-2 : 2020 |
| Impulsive Overvoltage Protection | Yes |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics and housing |
| Contact resistance | 500 Vac 1 min., between electronics and housing |
| 0,1µF @Vmax – 1µF @Vmin | Yes |
Dados mecânicos
| Material do corpo | Plastic Polymer Fiber Glass reinforced |
| Connections | M8 plug 4pin |
| Active Head Material | PMMA |
| Temperatura de armazenamento | – 25°C…+70°C |
| Plug connector material | Metal |
| shaft material | POM, PMMA |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Dados gerais
| Dimensões | 11x31x19 mm |
| Temperatura de operação | -25°C … 55°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; códigos e produtos são os mesmos.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa a função e o alcance, com os detalhes na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
