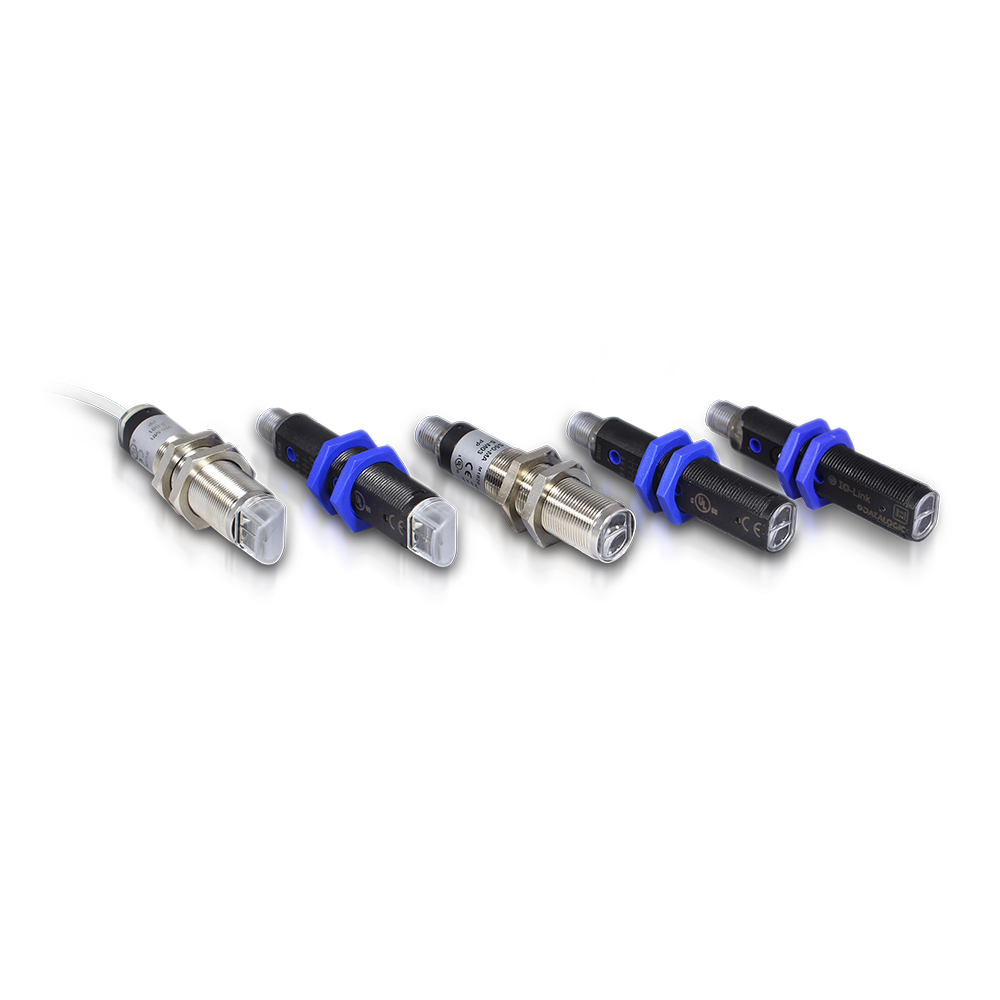

Sensor Fotoelétrico S5N-PA-2-F01-NN Datasensing — Tubular M18 emissão LED infravermelho ajuste por trimmer rreceptor npn no-nc cabo corpo plástico ótica axial

O S5N-PA-2-F01-NN pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.

Aplicações típicas

Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.

Especificações técnicas

Propriedades de detecção

Nominal sensing distance	30m
Ajuste de sensibilidade	Trimmer

Aplicação

Function Principle	Through beam receiver
Description	Tubular M18 – axial optic
Optic position	Axial
Functions	Through beam receiver

Saídas

Tipo de saída	NPN NO+NC
Função de saída	NO+NC
Frequência de comutação	1kHz
Tempo de resposta	2ms

Dados elétricos

Tensão de alimentação	10…30VDC
No-Load supply current	≤ 35 mA
Load current	≤100mA
Leakage current	≤10μA
Output voltage drop	≤2V@Iload=100mA
LED indicators	yellow OUTPUT LED, green STABILITY LED
Proteção contra curto-circuito	YES
Proteção contra inversão de polaridade	Yes
Emission	n/a
Interference to external light	according to EN 60947-5-2 : 2020
Impulsive Overvoltage Protection	Yes
Insulation resistance	>20 MΩ 500 Vdc, between electronics and housing
Contact resistance	500 Vac 1 min., between electronics and housing

Dados mecânicos

Dimensões	Ø18×67
Material	Plastic – PBT / PC
Material do corpo	Plastic – PBT / PMMA
Connections	2m cable
Active Head Material	PMMA
Temperatura de armazenamento	– 25°C…+70°C
Diameter/Dimension	M18

Testes e certificações

Certificações	CE cULus
EMC compatibility	EN 60947-5-2
Shocks and vibrations	0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6)

Testes e certificações (2)

Supplied Accessories

nuts M18 x 1

Dados gerais

Dimensões	M18x67
Temperatura de operação	– 25°C…+ 55°C (Without freeze)
Proteção mecânica	IP67

Perguntas frequentes

Este é o mesmo sensor Datalogic que uso há anos?

Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.

Este código está em descontinuação (phase out)?

Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.

Qual função ótica este modelo tem?

O descritor no topo informa difuso, retrorreflexivo ou barreira, com o alcance na tabela de especificações.

Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
