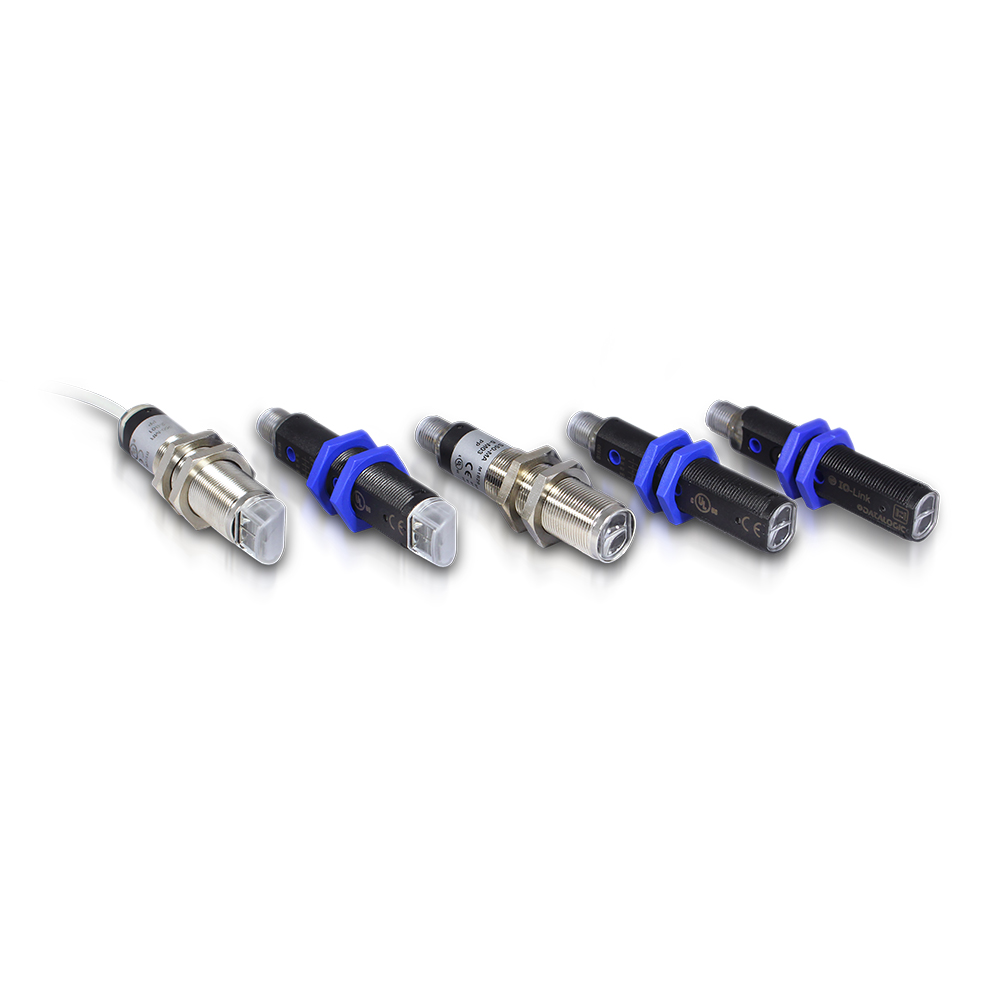

O S5N-PA-5-B01-OZ pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 4m |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Polarized retroreflective |
| Description | Tubular M18 – axial optic |
| Optic position | Axial |
| Functions | Polarized retroreflective |
Saídas
| Tipo de saída | NPN / PNP IO Link |
| Função de saída | IO Link |
| Frequência de comutação | 1kHz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 35 mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| LED indicators | yellow OUTPUT LED, green STABILITY LED |
| Proteção contra curto-circuito | YES |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red |
| Interference to external light | according to EN 60947-5-2 : 2020 |
| Impulsive Overvoltage Protection | Yes |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics and housing |
| Contact resistance | 500 Vac 1 min., between electronics and housing |
Dados mecânicos
| Dimensões | Ø18×67 |
| Material | Plastic – PBT / PC |
| Material do corpo | Plastic – PBT / PMMA |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Temperatura de armazenamento | – 25°C…+70°C |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1 |
Dados gerais
| Dimensões | M18x67 |
| Temperatura de operação | – 25°C…+ 55°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa difuso, retrorreflexivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
