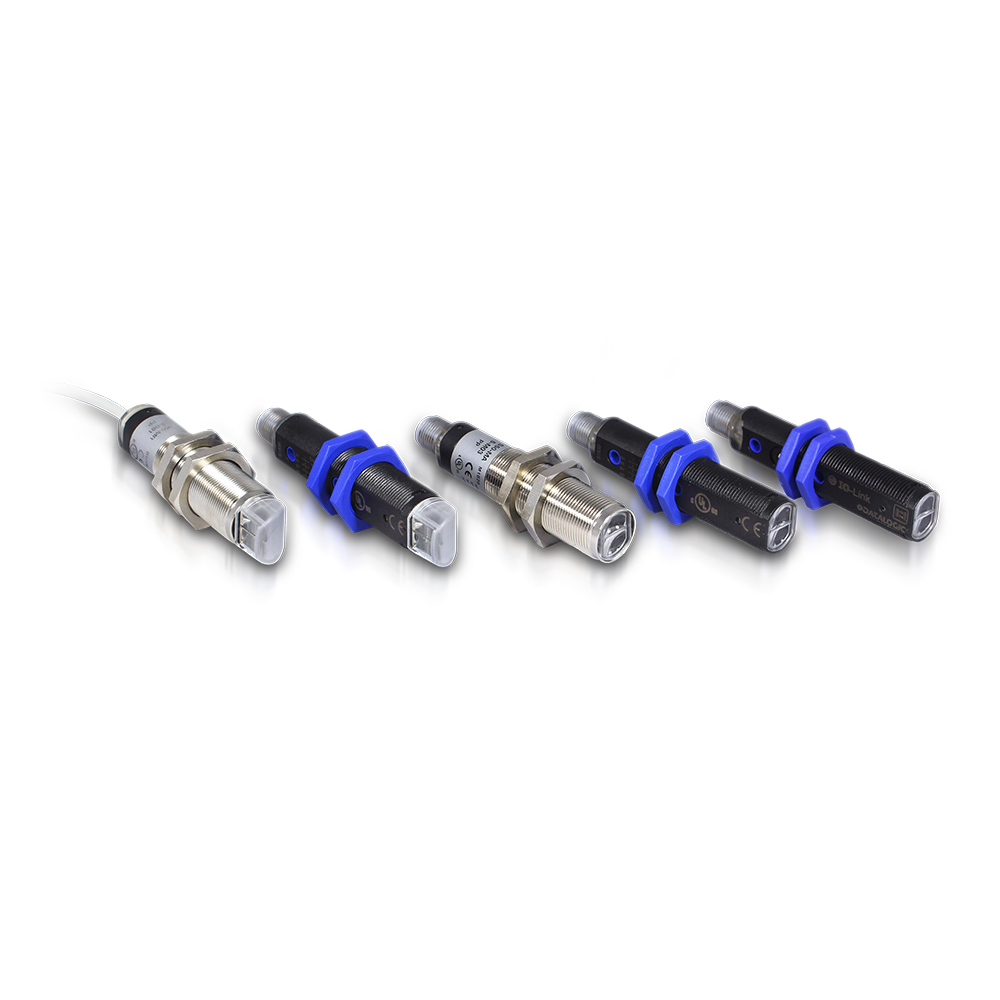

O S5N-PA-5-G00-XG pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 30m |
| Ajuste de sensibilidade | n/a |
Aplicação
| Princípio de funcionamento | Barreira emissor |
| Descrição | Tubular M18 – axial ótico |
| Posição da ótica | Axial |
| Funções | Barreira emissor |
Saídas
| Tipo de saída | n/a |
| Tempo de resposta | n/a |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 35 mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10μA |
| Indicadores LED | verde POWER LED |
| Proteção contra curto-circuito | YES |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho |
| Imunidade à luz externa | conforme EN 60947-5-2 : 2020 |
| Proteção contra sobretensão impulsiva | Sim |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics e carcaça |
| Contact resistance | 500 Vac 1 min., between electronics e carcaça |
Dados mecânicos
| Dimensões | Ø18×57 |
| Material | Plástico – PBT / PC |
| Material do corpo | Plástico – PBT / PMMA |
| Conexões | plugue M12ue |
| Material da face ativa | PMMA |
| Temperatura de armazenamento | -25 °C…+70°C |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | 0.5 mm amplitude, 10 … 55 Hz frequência, para every eixo (EN60068-2-6) |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1 |
Dados gerais
| Dimensões | M18x57 |
| Temperatura de operação | -25 °C…+ 55°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa difuso, retrorreflexivoivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
