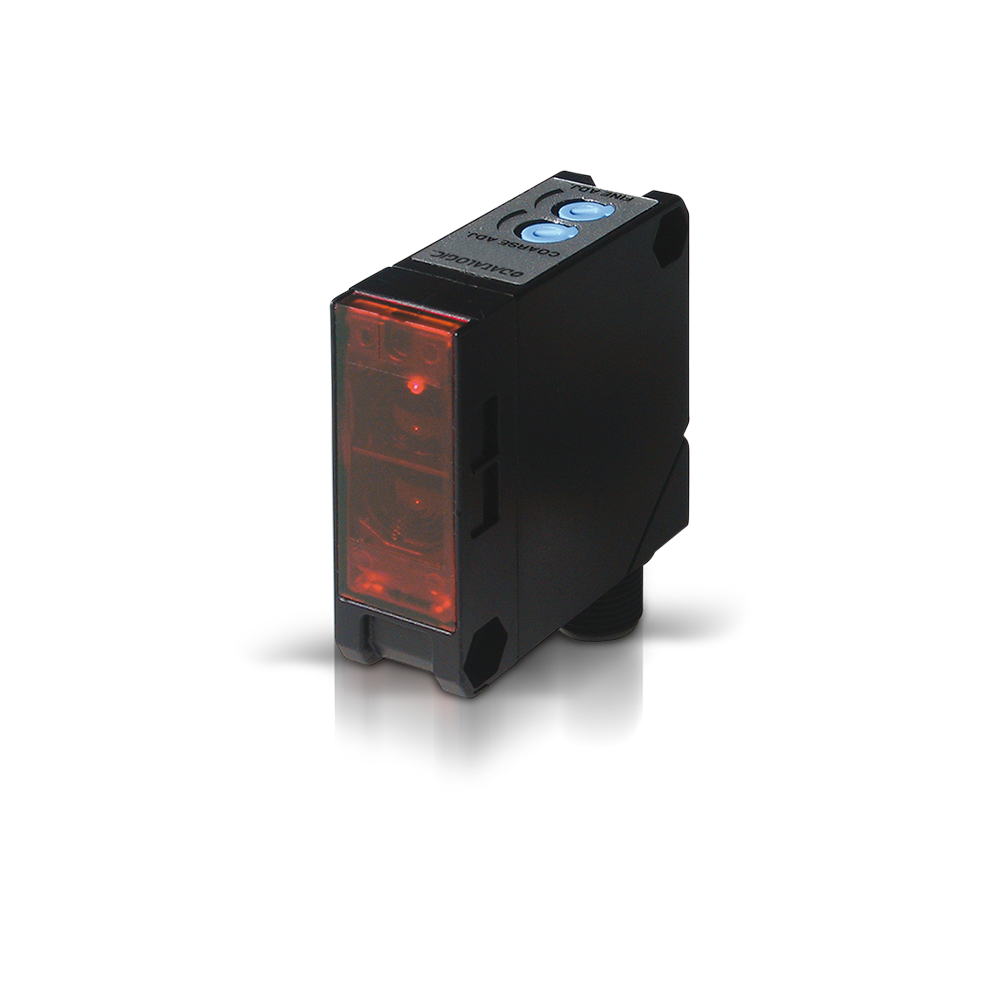

Sensor Fotoelétrico S6-5-G20 Datasensing — cúbico 50×50 emissão LED infravermelho ajuste por trimmer emissor plástico radial dc npn/pnp cabo

O S6-5-G20 pertence às linhas de sensores fotoelétricos cúbicos herdadas da Datalogic pela Datasensing (séries S3N, S3Z, S45, S100, S6, S60, S62, S8, SM, TFM e afins) — dos miniaturizados aos formatos 50×50, presentes em milhares de máquinas no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.

Aplicações típicas

Detecção em máquinas de embalagem, manuseio e montagem — e reposição direta dos códigos Datalogic instalados: mesma furação, mesma pinagem, sem readequar suporte nem programa.

Especificações técnicas

Propriedades de detecção

Nominal sensing distance	20m
Ajuste de sensibilidade	n/a

Aplicação

Function Principle	Through beam emitter
Description	Compact square case
Functions	Through beam emitter

Saídas

Tipo de saída	n/a
Frequência de comutação	250Hz
Tempo de resposta	n/a

Dados elétricos

Tensão de alimentação	10…30VDC
No-Load supply current	≤ 30mA
Load current	≤100mA
LED indicators	Red (powerON)
Proteção contra curto-circuito	YES
Proteção contra inversão de polaridade	Yes
Emission	LED Infrared
Interference to external light	according to EN 60947-5-2 : 2020
Impulsive Overvoltage Protection	Yes

Dados mecânicos

Dimensões	18x50x50
Material do corpo	ABS
Connections	M12 plug
Active Head Material	PMMA
Temperatura de armazenamento	– 25°C…+70°C
Diameter/Dimension	Cubic

Testes e certificações

Certificações	CE cULus
EMC compatibility	EN 60947-5-2

Dados gerais

Dimensões	18x50x50
Temperatura de operação	– 25°C…+ 55°C (Without freeze)
Proteção mecânica	IP65

Perguntas frequentes

Este é o mesmo sensor Datalogic que uso há anos?

Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; códigos e produtos são os mesmos.

Este código está em descontinuação (phase out)?

Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.

Qual função ótica este modelo tem?

O descritor no topo informa a função e o alcance, com os detalhes na tabela de especificações.

Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
