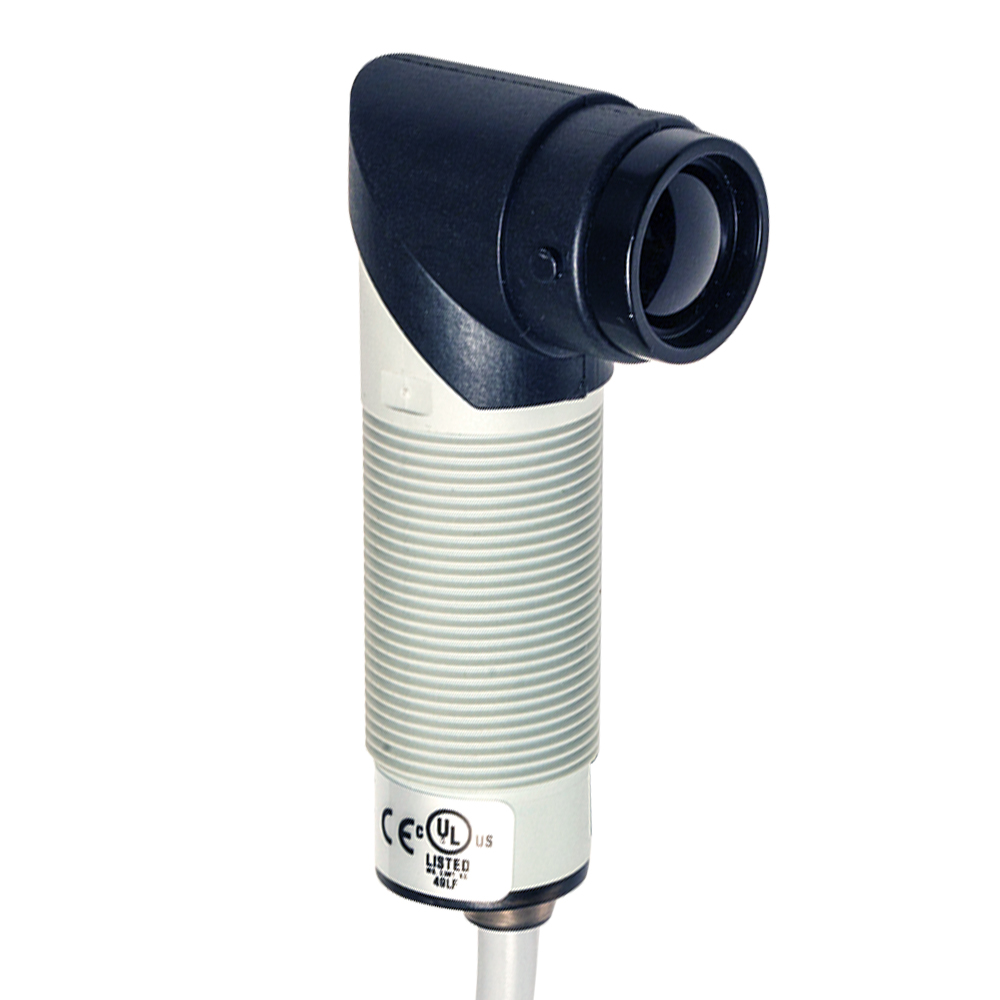

O SPH/X0-0A pertence à série SS-SP da Datasensing: sensores fotoelétricos tubulares M18 com o diferencial do ajuste lateral de sensibilidade — o trimmer fica na lateral do corpo, acessível com o sensor instalado, nas óticas axial e 90°. Corpo plástico ou latão, grau de proteção IP67, indicador LED, proteção completa contra danos elétricos e versões ATEX disponíveis. A série cobre difuso, retrorreflexivoivo polarizado, retrorreflexivoivo para transparentes, barreira emissor/receptor e supressão de fundo.
Aplicações típicas
Detecção de uso geral com calibração em campo facilitada: linhas de embalagem, manuseio e montagem onde o sensor fica montado em local apertado — o ajuste lateral evita desmontar para regular. As versões com supressão de fundo resolvem alvos próximos a superfícies refletivas; as de transparentes, garrafas e filmes.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 14m |
| Deriva térmica de Sr | ≤10% Sr |
Aplicação
| Princípio de funcionamento | Emissor |
| Emissor/Receptor | Emissor |

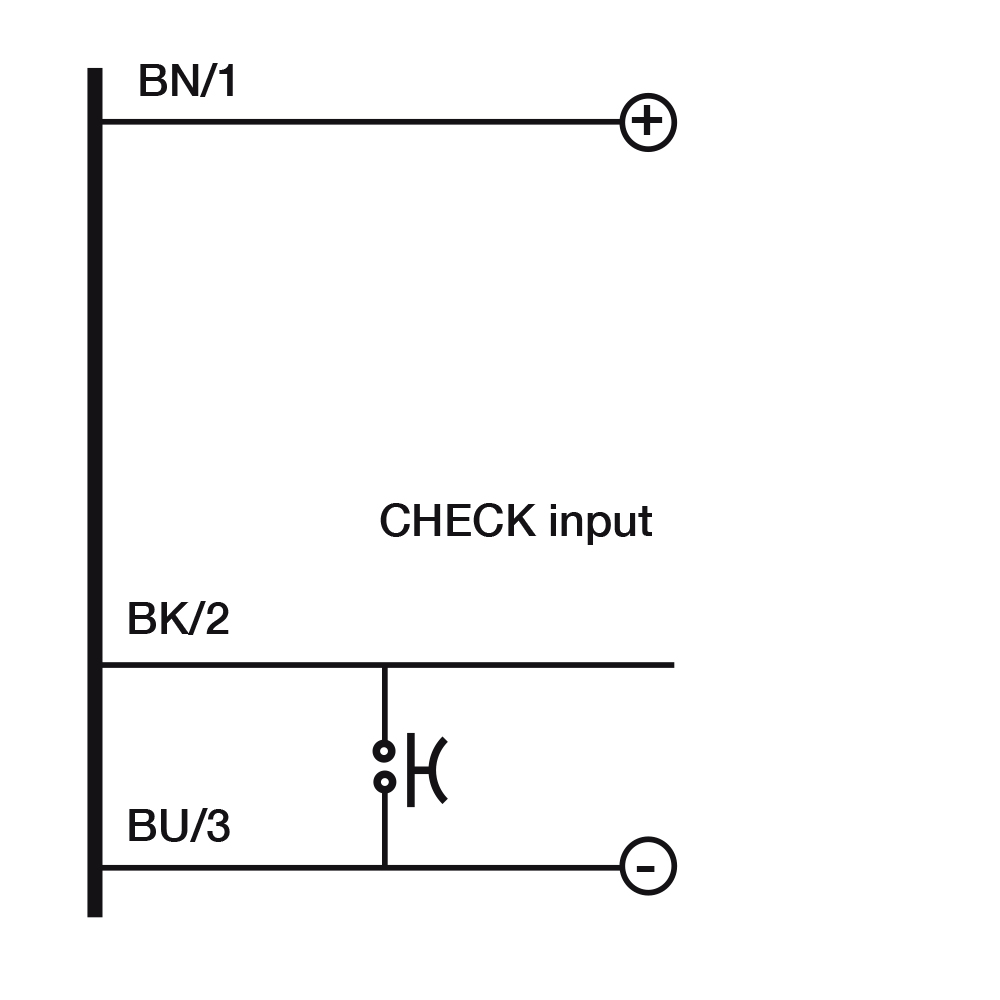

| Check Input | BK/2 connected to 0Vdc swithing off the emissão |
| Posição da ótica | Radial 90° |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 40mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo(alimentação) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho (880nm) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

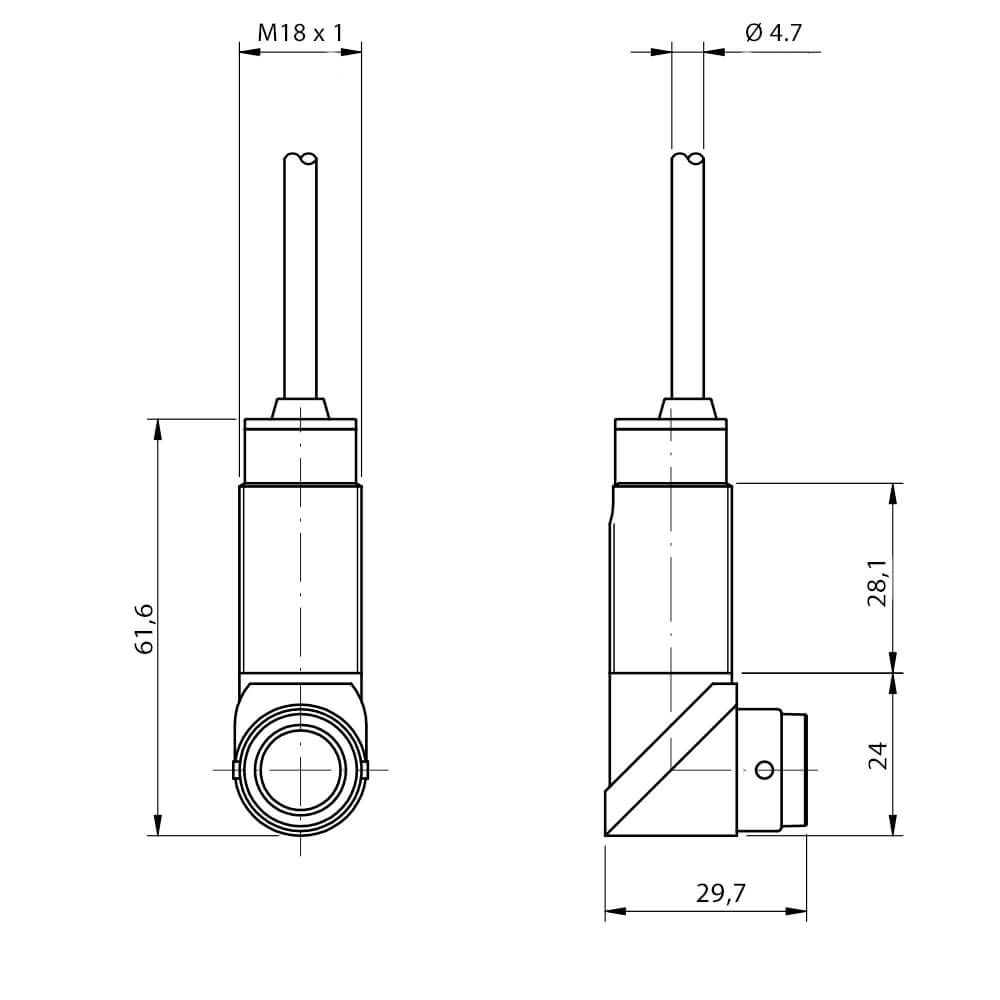

| Dimensões | M18 x 1/L=61,6mm |
| Material do corpo | PBT / PC saída por cabo |
| Peso | 70g |
| Conexões | 2m PVC cable |
| Material da face ativa | PMMA |
| Torque de aperto | 1Nm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1 |
Dados gerais
| Dimensões | M18 x 1/L=61,6mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do ajuste lateral?
Acesso: com o sensor roscado no suporte, o trimmer frontalal ou traseiro muitas vezes fica inacessível. Na lateral, a regulagem se faz com o sensor na posição de trabalho — ajuste real, com a peça real.
O que significa L/D no descritor?
Light-on/Dark-on: a lógica da saída (comutar quando a luz chega ou quando é interrompida). Modelos L/D permitem selecionar; nos demais, a letra do código define a lógica de fábrica.
Difuso, retrorreflexivoivo, barreira ou supressão de fundo?
O descritor no topo da página informa a função ótica e o alcance deste modelo (também na tabela acima). Em caso de dúvida sobre a função ideal para seu alvo, nossa equipe ajuda na escolha.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
