O SSG/AN-1A pertence à série SS-SP da Datasensing: sensores fotoelétricos tubulares M18 com o diferencial do ajuste lateral de sensibilidade — o trimmer fica na lateral do corpo, acessível com o sensor instalado, nas óticas axial e 90°. Corpo plástico ou latão, grau de proteção IP67, indicador LED, proteção completa contra danos elétricos e versões ATEX disponíveis. A série cobre difuso, retrorreflexivoivo polarizado, retrorreflexivoivo para transparentes, barreira emissor/receptor e supressão de fundo.
Aplicações típicas
Detecção de uso geral com calibração em campo facilitada: linhas de embalagem, manuseio e montagem onde o sensor fica montado em local apertado — o ajuste lateral evita desmontar para regular. As versões com supressão de fundo resolvem alvos próximos a superfícies refletivas; as de transparentes, garrafas e filmes.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 8m |
| Deriva térmica de Sr | ≤10% Sr |
| Repetibilidade | 5% |
| minimum detectable object | Ø 4mm |
| Ajuste de sensibilidade | Não |
Aplicação
| Princípio de funcionamento | Receptor |
| Emissor/Receptor | Receptor |
| Posição da ótica | Axial |
Saídas

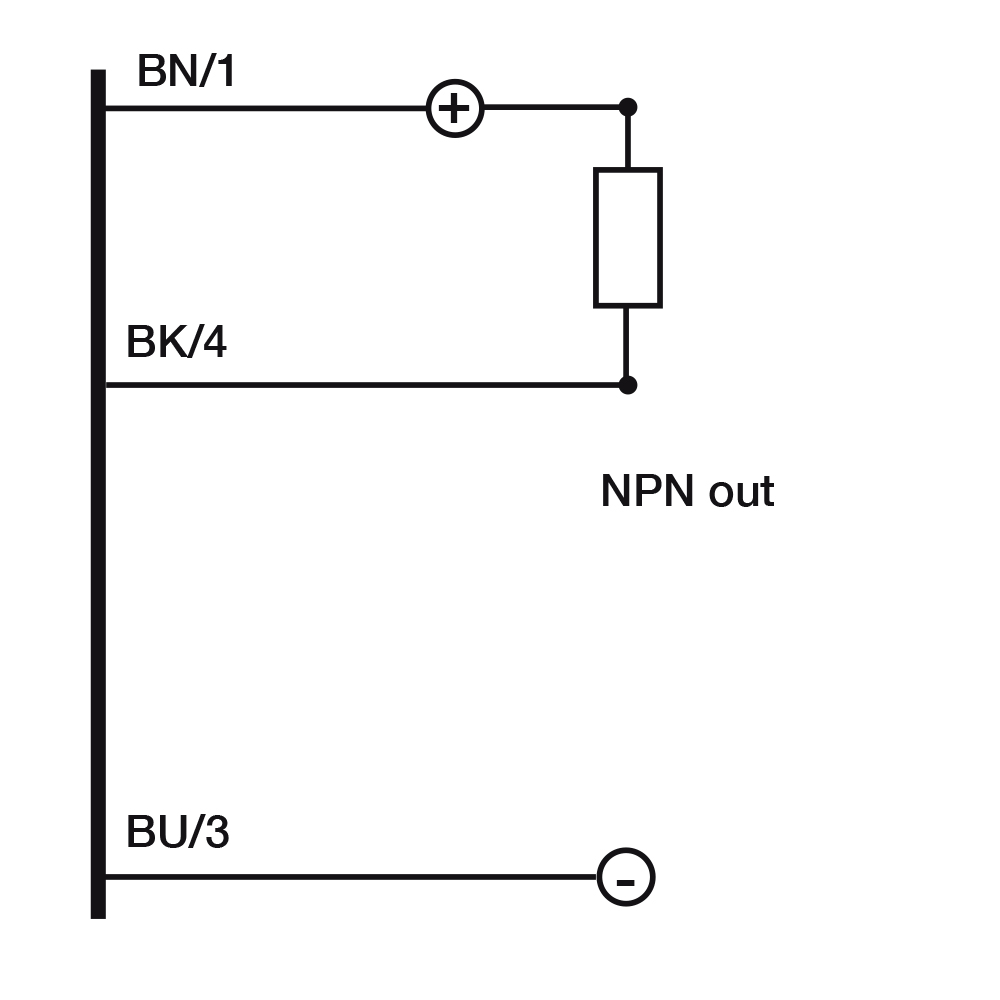

| Tipo de saída | NPN NO |
| Função de saída | NO |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 20mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10μA |
| Queda de tensão na saída | ≤2,5V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (status da saída) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Imunidade à luz externa | 5000lux (lâmpada incandescente), 10000lux (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

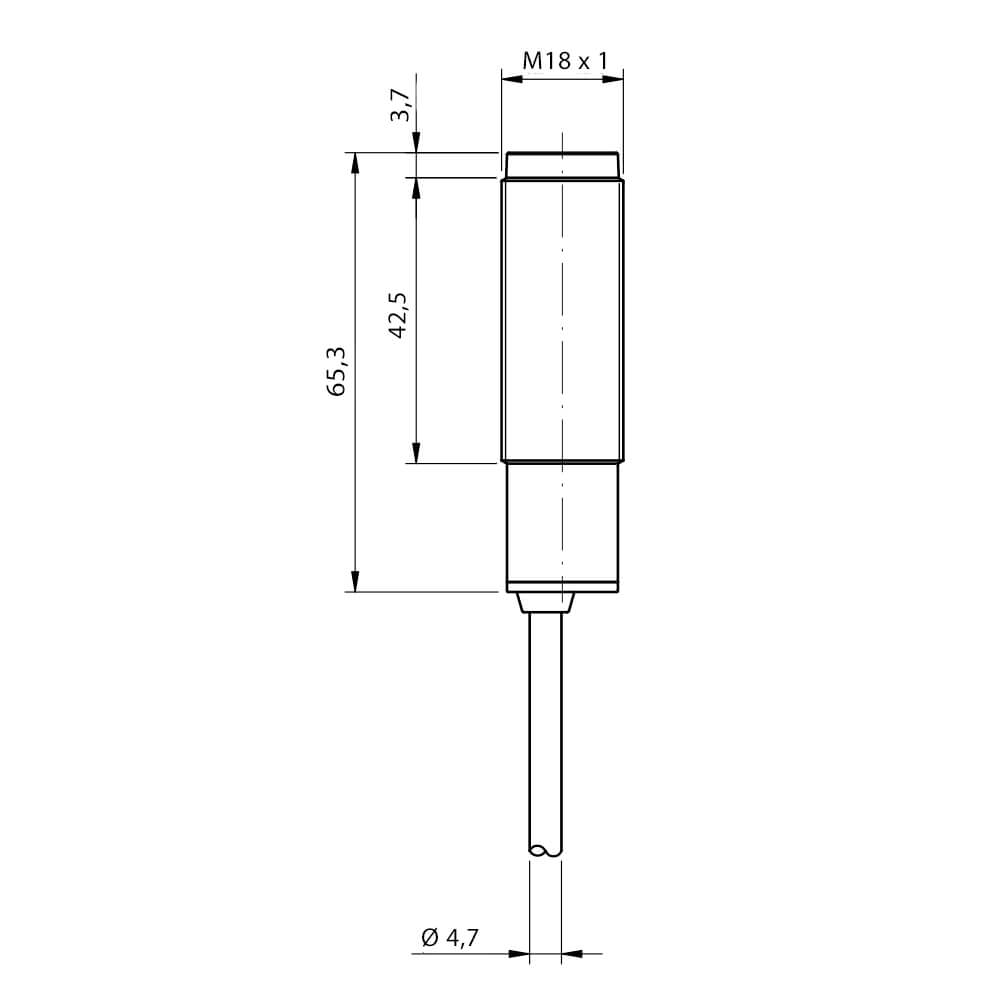

| Dimensões | M18 x 1/L=63,9mm |
| Material do corpo | Latão niquelado / PC saída por cabo |
| Peso | 130g |
| Conexões | 2m PVC cable |
| Material da face ativa | PMMA |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1 |
Dados gerais
| Dimensões | M18 x 1/L=63,9mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do ajuste lateral?
Acesso: com o sensor roscado no suporte, o trimmer frontalal ou traseiro muitas vezes fica inacessível. Na lateral, a regulagem se faz com o sensor na posição de trabalho — ajuste real, com a peça real.
O que significa L/D no descritor?
Light-on/Dark-on: a lógica da saída (comutar quando a luz chega ou quando é interrompida). Modelos L/D permitem selecionar; nos demais, a letra do código define a lógica de fábrica.
Difuso, retrorreflexivoivo, barreira ou supressão de fundo?
O descritor no topo da página informa a função ótica e o alcance deste modelo (também na tabela acima). Em caso de dúvida sobre a função ideal para seu alvo, nossa equipe ajuda na escolha.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
