O SSU/00-1A pertence à série SS-SP da Datasensing: sensores fotoelétricos tubulares M18 com o diferencial do ajuste lateral de sensibilidade — o trimmer fica na lateral do corpo, acessível com o sensor instalado, nas óticas axial e 90°. Corpo plástico ou latão, grau de proteção IP67, indicador LED, proteção completa contra danos elétricos e versões ATEX disponíveis. A série cobre difuso, retrorreflexivo polarizado, retrorreflexivo para transparentes, barreira emissor/receptor e supressão de fundo.
Aplicações típicas
Detecção de uso geral com calibração em campo facilitada: linhas de embalagem, manuseio e montagem onde o sensor fica montado em local apertado — o ajuste lateral evita desmontar para regular. As versões com supressão de fundo resolvem alvos próximos a superfícies refletivas; as de transparentes, garrafas e filmes.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 3m (SSU), 8m (SSG) |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Emitter |
| Emitter/Receiver | Emitter |
| Optic position | Axial |

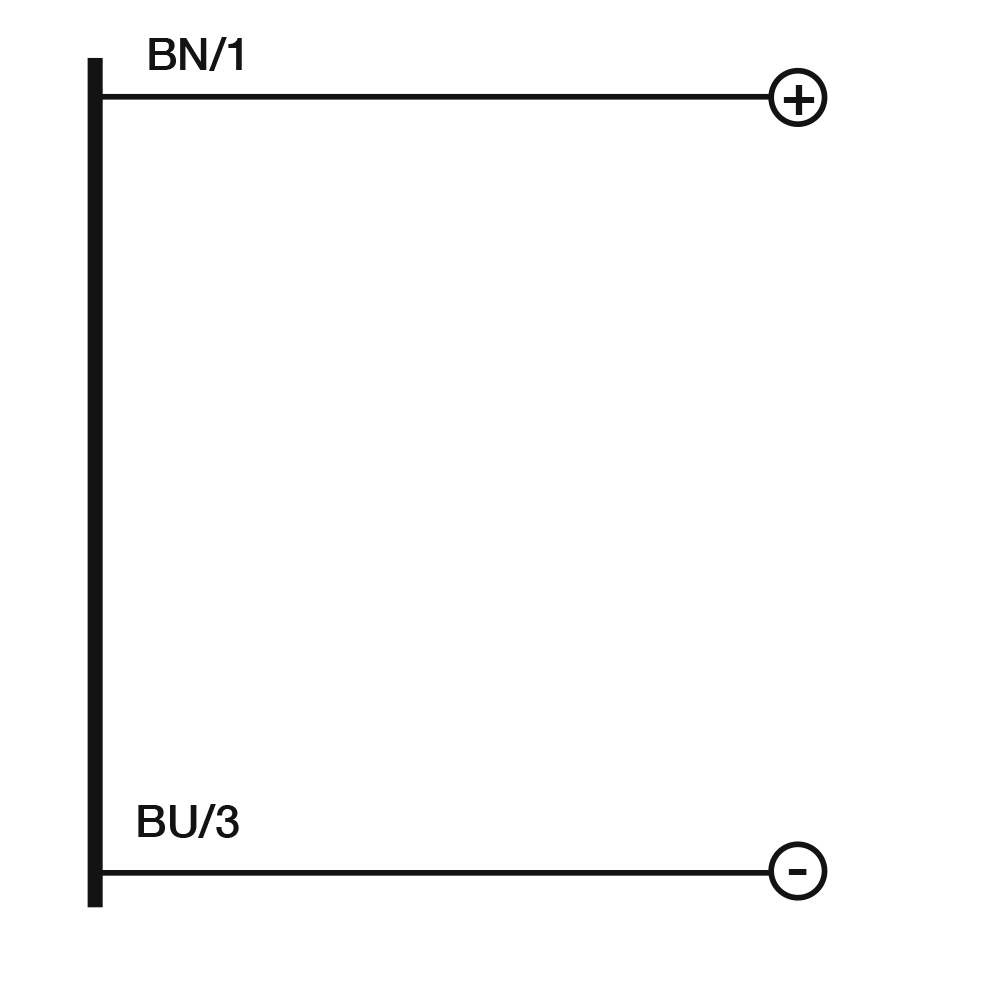

Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 25mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow(powerON) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (660nm) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

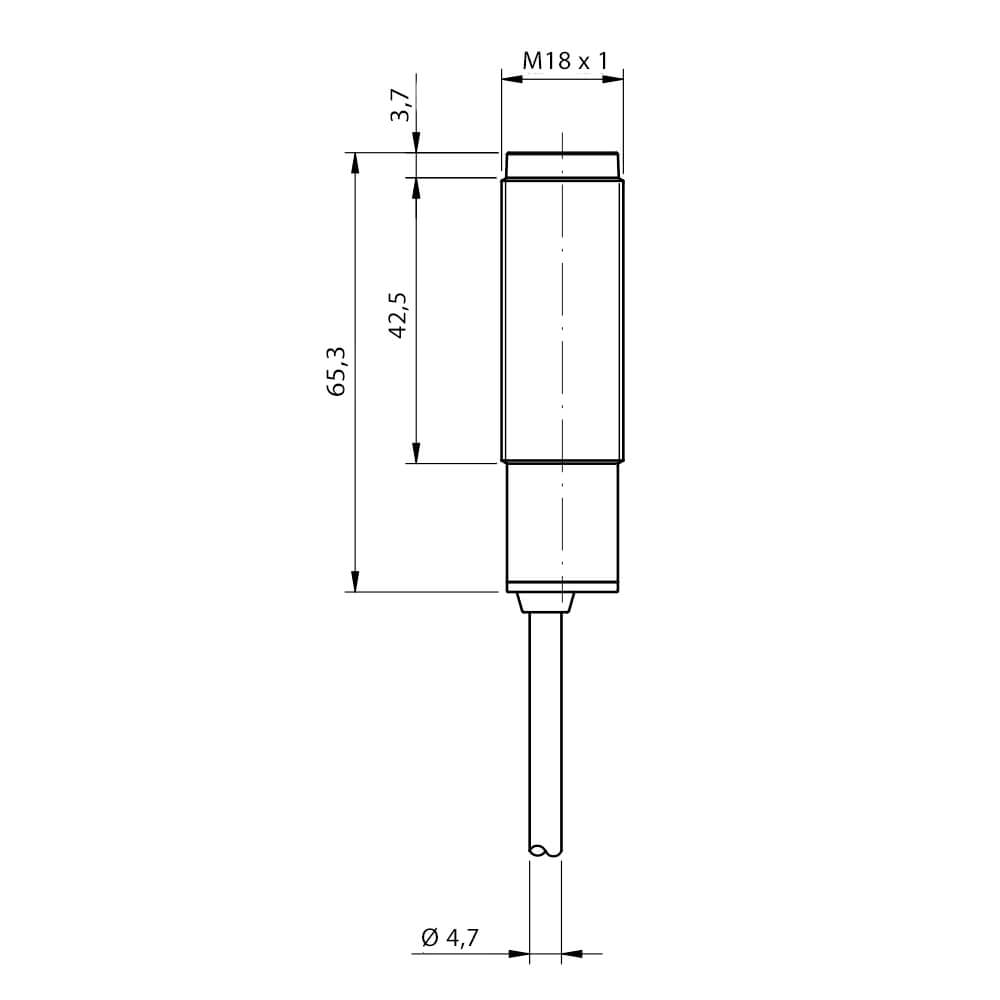

| Dimensões | M18 x 1/L=63,9mm |
| Material do corpo | Nickel plated brass / PC cable exit |
| Peso | 130g |
| Connections | 2m PVC cable |
| Active Head Material | PMMA |
| Torque de aperto | 25Nm |
| Temperatura de operação | – 25°C…+ 70° C (Without freeze) |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1 |
Dados gerais
| Dimensões | M18 x 1/L=63,9mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do ajuste lateral?
Acesso: com o sensor roscado no suporte, o trimmer frontal ou traseiro muitas vezes fica inacessível. Na lateral, a regulagem se faz com o sensor na posição de trabalho — ajuste real, com a peça real.
O que significa L/D no descritor?
Light-on/Dark-on: a lógica da saída (comutar quando a luz chega ou quando é interrompida). Modelos L/D permitem selecionar; nos demais, a letra do código define a lógica de fábrica.
Difuso, retrorreflexivo, barreira ou supressão de fundo?
O descritor no topo da página informa a função ótica e o alcance deste modelo (também na tabela acima). Em caso de dúvida sobre a função ideal para seu alvo, nossa equipe ajuda na escolha.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
