O TH6/E-KIC pertence à linha TH6 da área de segurança da Datasensing, em pares emissor (E) e receptor (R) para composição de barreiras de proteção. A função exata, o alcance, a conexão e o enquadramento normativo deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Composição de sistemas de proteção de acessos em máquinas e células automatizadas, em conjunto com os demais componentes do circuito de segurança.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
60m (ExG=2) |
| Thermal drift of Sr |
≤ 10% |
| Resolução |
Single-beam |
| controlled height |
Single-beam |
| Effective Aperture Angle |
Typical ±1,8° |
Aplicação
| Function Principle |
Emitter |
| Notes |
not working with SBCR03 control unit. To be used with external safety control unit with automatic optics test function |
| Description |

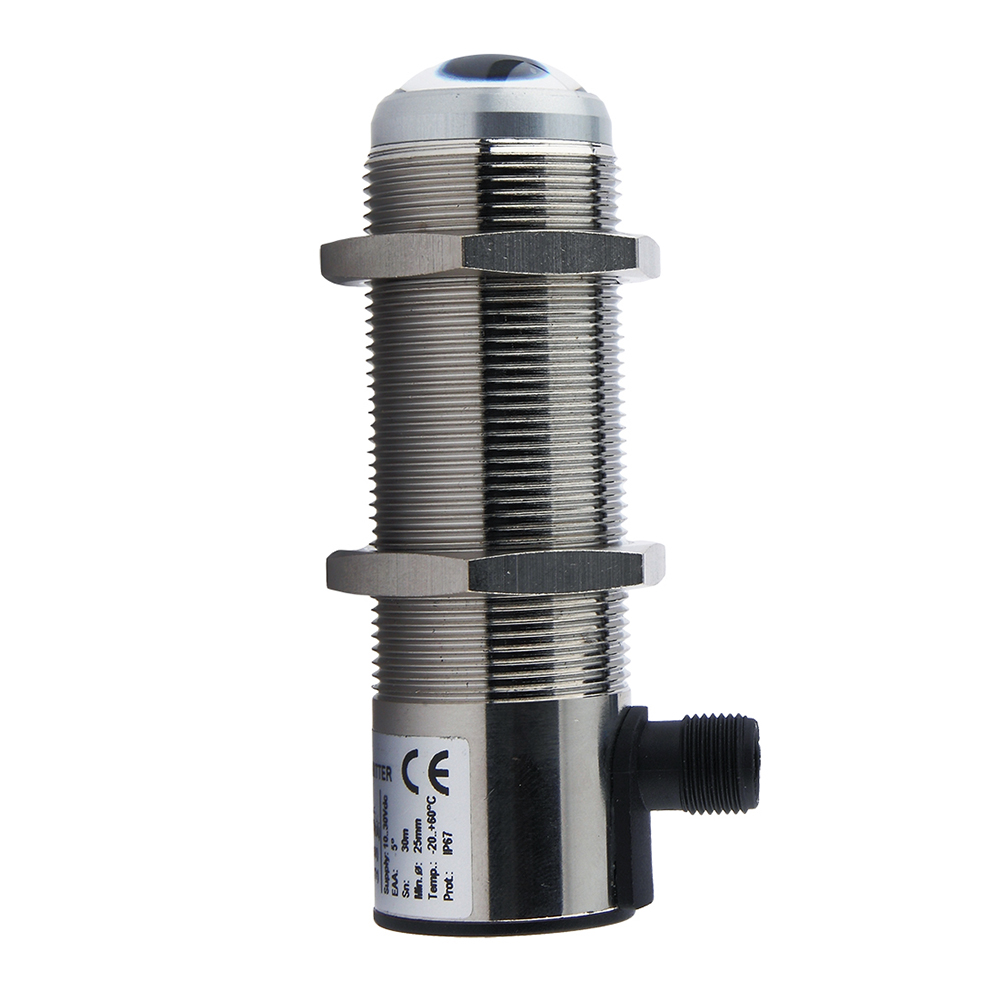

M30 Type 4 Safety Photocell Emitter |
Aplicação (2)
| Type |
Type 4 safety photocell |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
20 years |
Dados elétricos
| Tensão de alimentação |
10 … 30 Vdc |
| No-Load supply current |
≤ 25mA |
| Max ripple content |
≤ 5 Vpp |
| LED indicators |
Yellow (power) |
| Emission |
Red |
Dados mecânicos

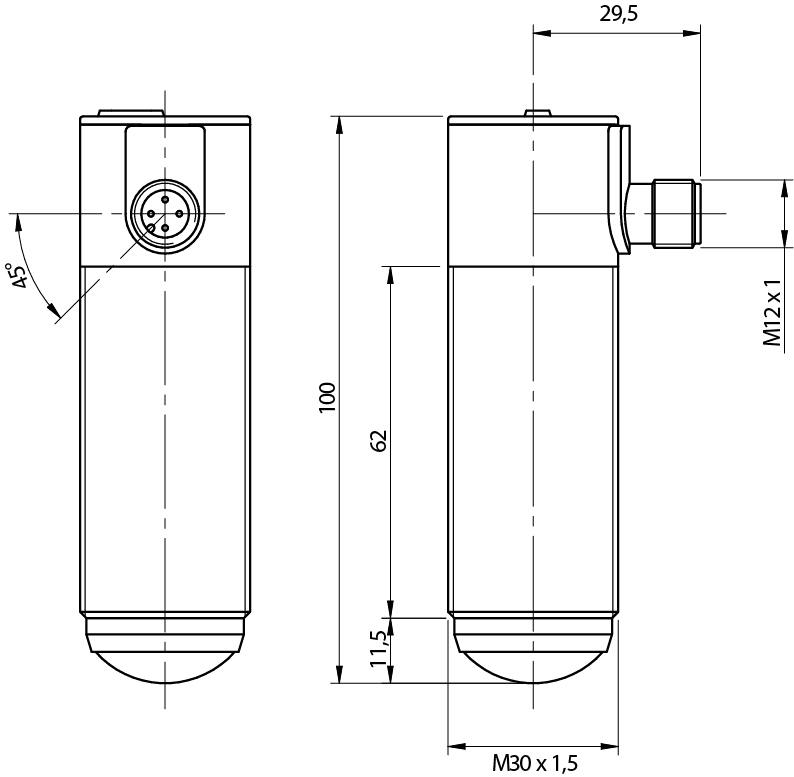

| Dimensões |
M30 |
| Material do corpo |
PBT |

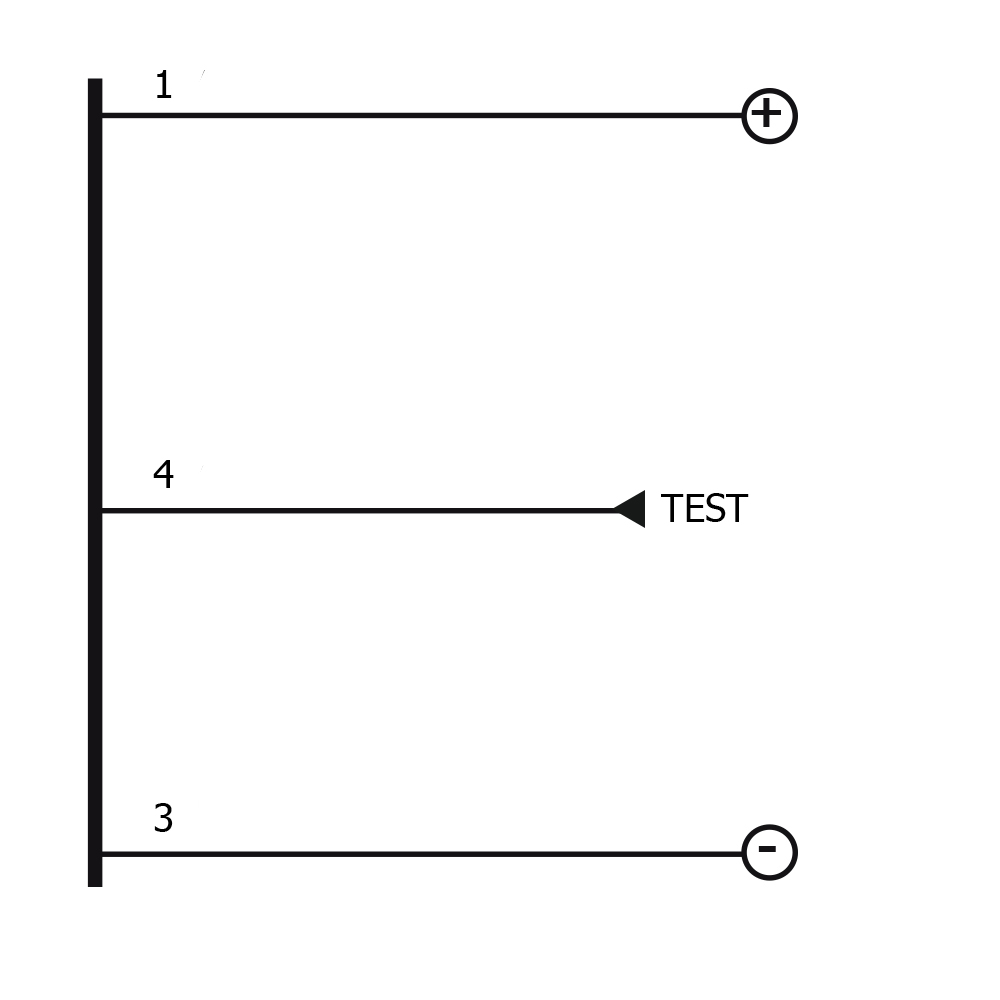

| Connections |
M12 plug |
| Active Head Material |
Glass |
| Temperatura de operação |
-20°C … +55°C |
| Temperatura de armazenamento |
-40°C … +75°C |
| Humidity |
15% … 95% |
Testes e certificações
| Certificações |
CE, TÜV |
| Shocks and vibrations |
10g – 16ms (according to IEC600068-2-29) 10Hz…55Hz – 1 oct/min – 0,35mm (according to 60068-2-6) |
| Degree of protection |
IP67 |
Testes e certificações (2)
| Supplied Accessories |
2 x nuts |
Dados gerais
| Dimensões |
M30 |
| Temperatura de operação |
-20…+55°C (Without freeze) |
| Humidity |
15% … 95% |
| Proteção mecânica |
IP67 |
Dados gerais (2)
Perguntas frequentes
Como escolher entre as linhas de segurança?
Pela apreciação de riscos da máquina (NR-12 / ISO 12100), que define o nível exigido (PL/SIL) e, dele, o tipo de dispositivo. Nossa equipe apoia o enquadramento e a especificação do conjunto.
O que mais preciso além do par E/R?
Integração segura: relé ou controlador de segurança compatível, cabeamento correto e validação conforme a categoria do circuito.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados, corretamente integrados ao circuito de parada da máquina.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
