O V3T1/S0-3A8F pertence à série V3 da Datasensing: sensores fotoelétricos alimentados em corrente alternada, da geração consagrada em painéis 110/220 Vca — ligação direta na tensão da máquina, sem fonte 24 Vcc. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Reposição em máquinas legadas AC e retrofit de fotocélulas antigas: portões, esteiras e painéis onde instalar fonte DC não compensa — usando o cabeamento existente.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 12mm |
| Operanting distance | 0…9,7mm |
| Standard target | 36x36mm FE360 |
| Correction Factor | copper: 0,42 / aluminium: 0,48 / brass: 0,53 / stainless steel: 0,83 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação

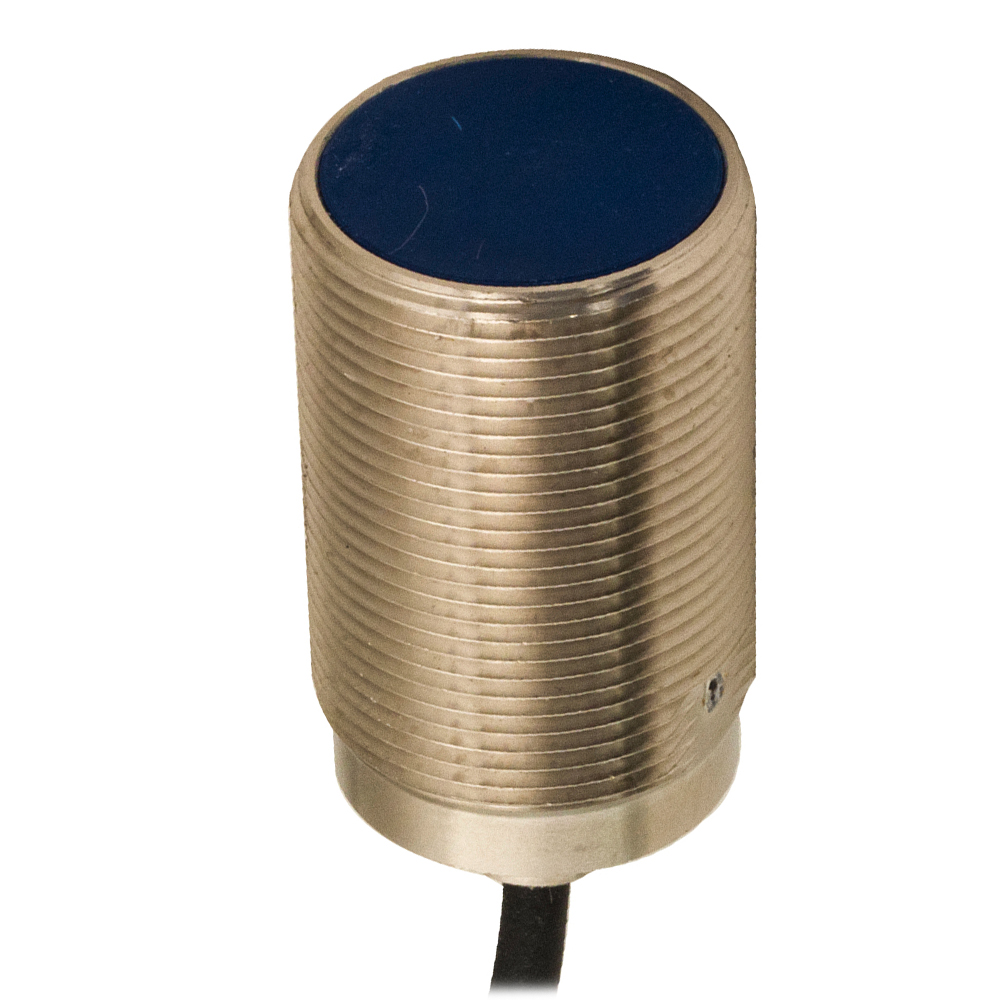

| Description | M30 standard flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | MOSFET |

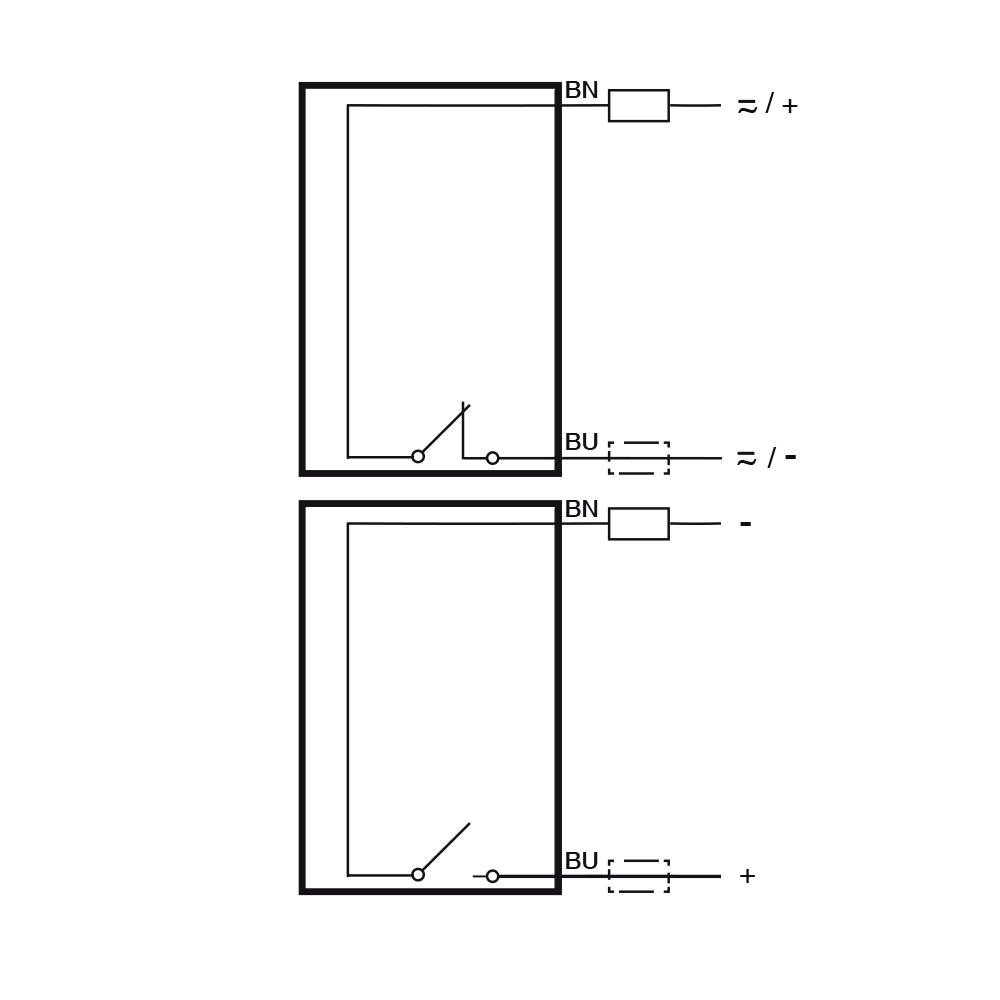

| Função de saída | NC (Vac) – NC/NO (Vdc) |
| Frequência de comutação | 25Hz (AC) – 250Hz (DC) |
Dados elétricos
| Tensão de alimentação | 20…250Vac/50…60Hz…20…250Vdc |
| Load current | 5…140ma(Vac) – 5…200mA (Vdc) |
| Leakage current | ≤ 1mA (Vac) – ≤ 0,7mA (Vdc) |
| Output voltage drop | ≤ 7,5V (Vac) – ≤ 8V (Vdc) |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤100ms |
| Proteção contra curto-circuito | Yes |
| Impulsive Overvoltage Protection | Yes |
| Inrush current | 600mA/150ms (AC/DC) |
| 0,1µF @Vmax – 1µF @Vmin | 1µF @Vmax – 1µF @Vmin |
Dados mecânicos

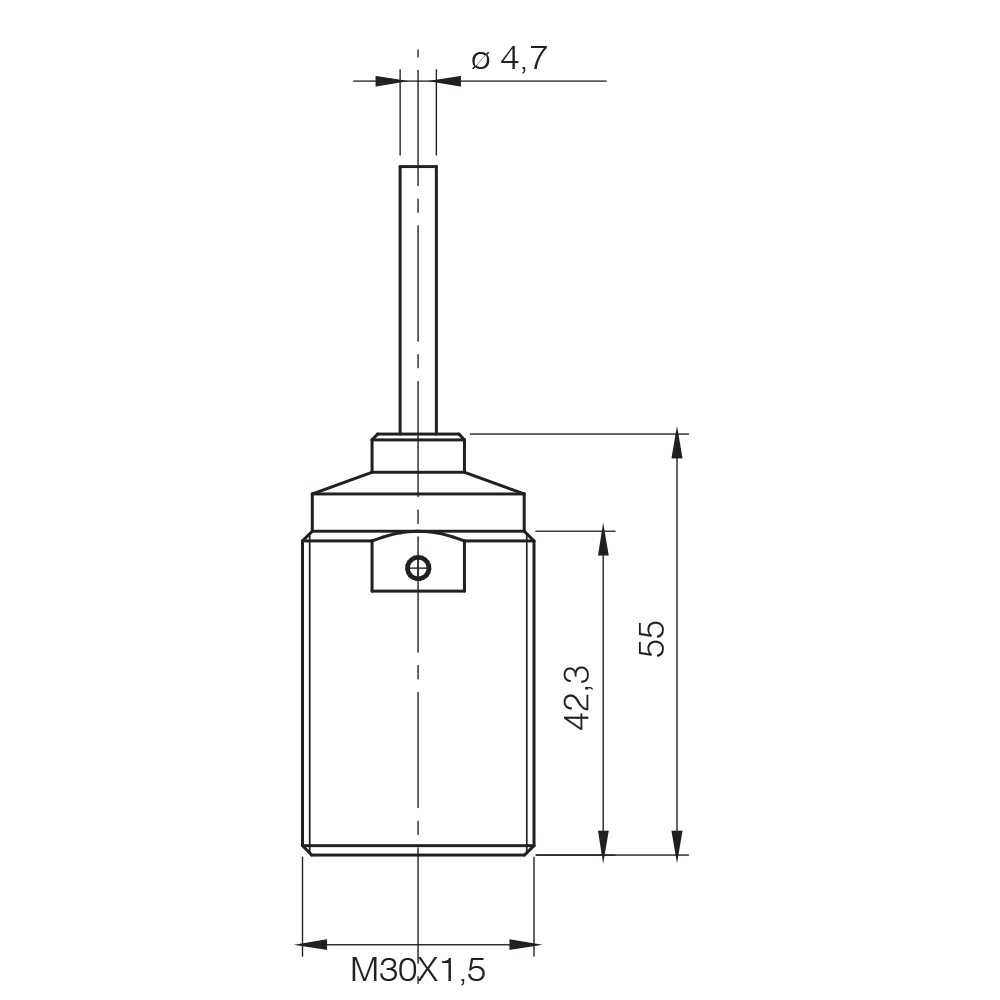

| Dimensões | M30 x 1,5 / L = 55mm |
| Mounting | Shielded |
| Material | Nickel-plated brass |
| Material do corpo | Nickel-plated brass |
| Peso | 170g |
| Connections | 2m PUR Cable |
| Active Head Material | PA4T |
| Torque de aperto | 40Nm |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | M30 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M30x1.5 |
Dados gerais
| Dimensões | M30 x 1,5 / L = 55mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor DC?
O AC liga direto na tensão alternada da máquina, em série com a carga; considere a corrente mínima e a residual no dimensionamento — nossa equipe confere a compatibilidade.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
NA ou NF?
O descritor no topo informa a configuração deste código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
