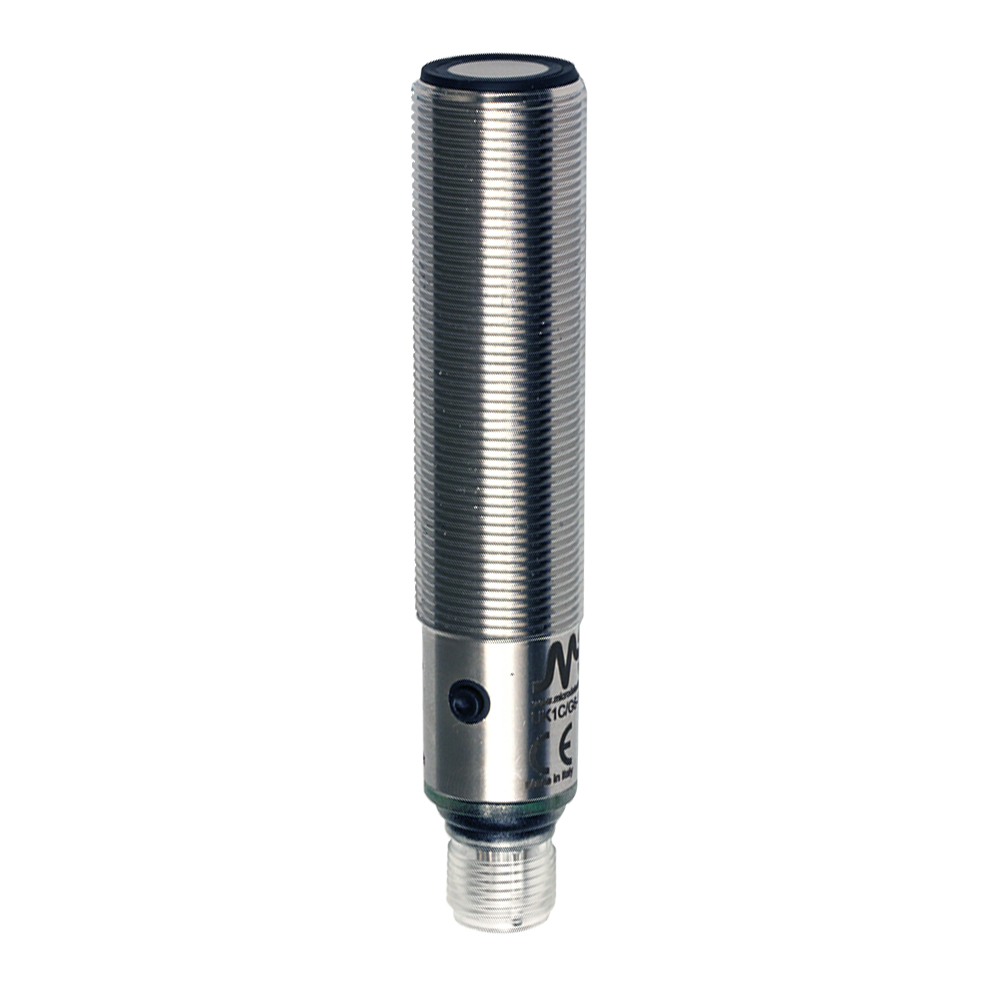

O UK1C/G6-1EIOSY pertence à série UK1 da Datasensing: a linha completa de sensores ultrassônicos cilíndricos M18, com faixas de detecção escalonadas por versão — UK1A 50–400 mm, UK1C 100–900 mm, UK1D 150–1.600 mm e UK1F 200–2.200 mm. Saídas digital (simples ou dupla), analógica (corrente ou tensão) ou mista, modelos com IO-Link, ajuste por botão Teach-In, corpo em plástico ou aço inox AISI 316L e compensação de temperatura em toda a faixa de operação. Versões ATEX e com frente revestida para ambientees agressivos sob consulta.
Aplicações típicas
Onde a luz falha, o ultrassom resolve: medição de nível de líquidos e sólidos (inclusive transparentes e reflexivoivos), detecção de objetos independentee de cor e material, controle de diâmetro de bobinas, detecção de extensão de estabilizadores em guindastes e monitoramento em ambientees com poeira, névoa ou variação de luz — casos de uso documentados pelo próprio fabricante. A saída analógica transforma o sensor num medidor de distância contínuo.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 900mm |
| Deriva térmica de Sr | ±2% |
| Repetibilidade | 0,50% |
| Ajuste de sensibilidade | Teach-in botão |
| Minimum distância de detecção (blind zone) | 100mm |
Aplicação
| Princípio de funcionamento | Reflexão difusa |
Saídas
| Tipo de saída | IO-Link/PNP + 4…20mA |
| Função de saída | NO/NC + positive/negative slope |
| Frequência de comutação | 3Hz |
Dados elétricos
| Tensão de alimentação | 10 – 30Vdc |
| Corrente de alimentação sem carga | ≤50mA |
| Corrente de carga | 100mA |
| Corrente de fuga | 10μA @ 30Vcc |
| Ripple máximo | 5% |
| Indicadores LED | verde: eco – amarelo: saída |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

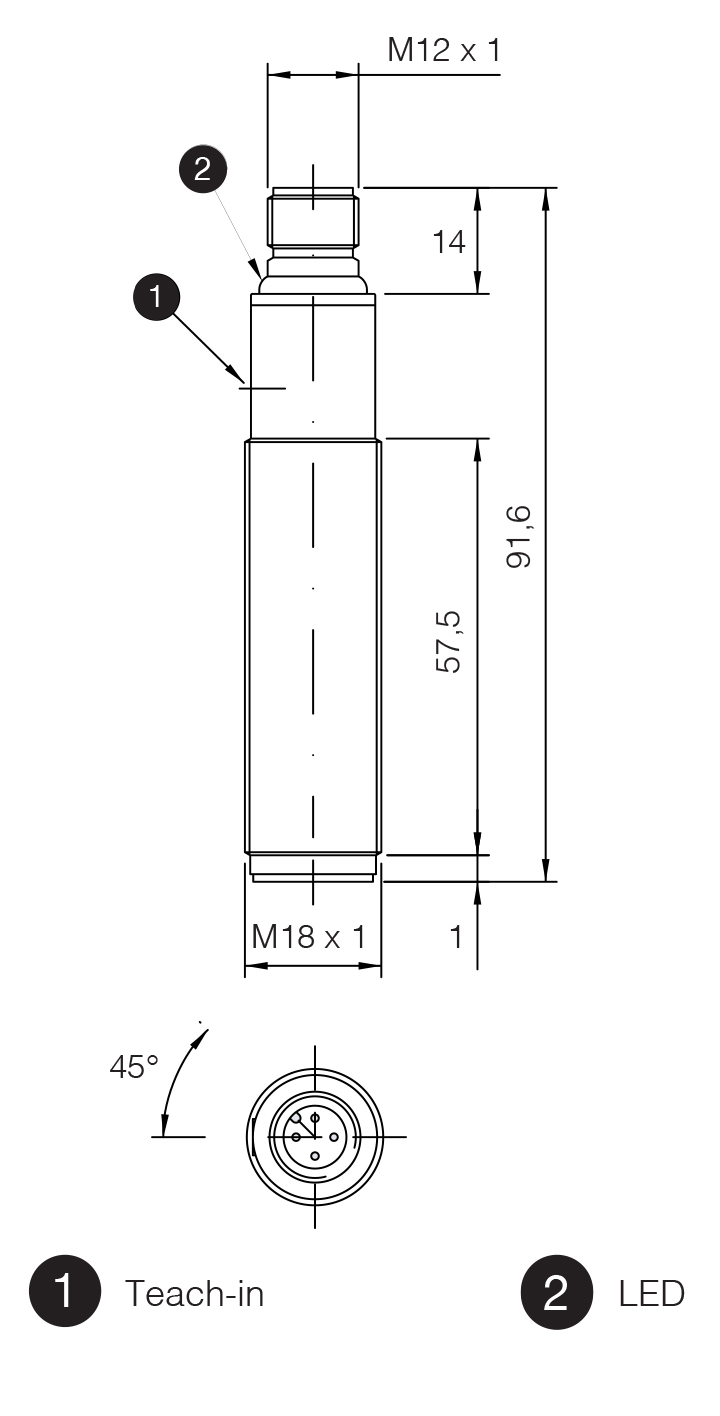

| Dimensões | M18 x 1 / L = 91,6mm |
| Material do corpo | aço inox AISI 316L |
| Peso | 100g |
| Conexões | M12 Plugue |
| Material da face ativa | 10° ± 2° |
| Torque de aperto | 1Nm |
| Temperatura de operação | – 20°C…+ 70°C |
| Temperatura de armazenamento | – 35°C…+ 80°C sem congelamento |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | IEC EN60947-5-2 / 7.4 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 x M18 x 1 porcas, 2 Ø 18 washers |
Dados gerais
| Dimensões | M18 x 1 / L = 91,6mm |
| Temperatura de operação | – 20°C…+ 70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Quando escolher ultrassônico em vez de fotoelétrico?
Quando o alvo é transparente (vidro, PET, líquidos), muito escuro, brilhante ou de cor variável — o ultrassom mede o eco do som, indiferente a propriedades óticas. Também vence em poeira, névoa e luz solar direta. O fotoelétrico segue mais rápido e preciso para alvos opacos definidos.
Qual a diferença entre saída digital e analógica?
A digital comuta em pontos ajustados (presença/nível atingido); a analógica (0–10 V ou 4–20 mA) entrega a distância contínua — para controle de nível proporcional, medição de diâmetro de bobina e posicionamento. Os modelos mistos oferecem as duas.
Como funciona o Teach-In desta série?
Um botão no sensor grava os pontos de comutação (ou a janela analógica) com o alvo na posição real — sem trimmer, com repetibilidade e a possibilidade de reprogramar em campo em segundos.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
