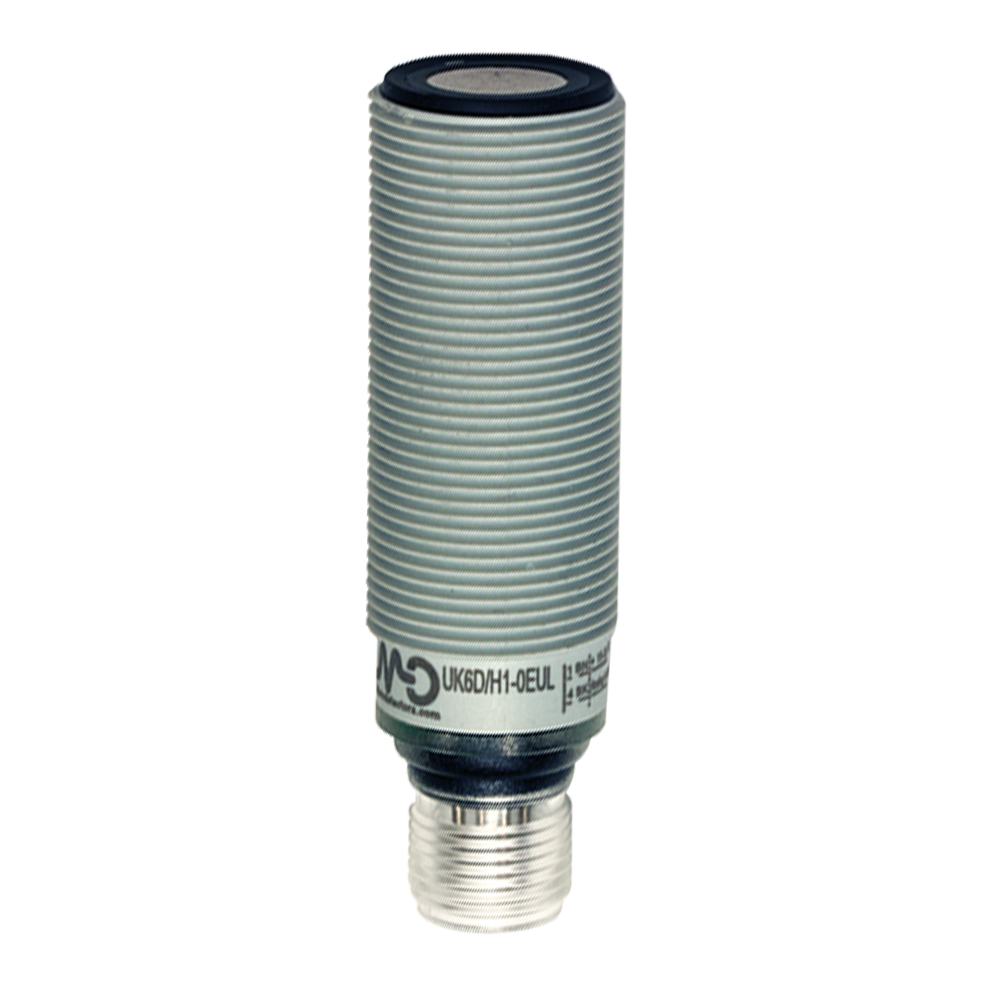

O UK6D/HN-0EUL pertence à série UK6 da Datasensing: sensores ultrassônicos M18 de corpo curto — a solução para instalar ultrassom onde o comprimento do M18 convencional não cabe. Corpo em plástico ou aço inox, modos difuso direto e retrorreflexivo ultrassônico, saídas digitais PNP/NPN (NA+NF) ou analógicas 0–10 V / 4–20 mA, modelos com IO-Link, entrada COM para ajuste remoto de sensibilidade e conexão por cabo de 2 m ou conector M12. Faixas típicas: 40–300 mm (UK6A) a 80–1.200 mm (UK6D). Versões ATEX sob consulta.
Aplicações típicas
Nível e presença em espaços confinados: bocais de tanques pequenos, dosadoras, máquinas de envase compactas e dispositivos onde cada milímetro de profundidade conta — mantendo as vantagens do ultrassom (indiferente a cor, transparência e brilho) no menor M18 da categoria.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 1200mm |
| Thermal drift of Sr | ≤2% |
| Repeat Accuracy | 0,50% |
| Ângulo do feixe | 8° ± 2° |
| Resolução | ≤3mm |
| Ajuste de sensibilidade | Teach-in button |
| Histerese | 1% |
| thermal compensation | Yes |
| Minimum sensing distance (blind zone) | 80mm |
| Erro de linearidade | 1% |
Aplicação
| Function Principle | Diffuse reflection |
Saídas
| Tipo de saída | NPN |
| Função de saída | NO/NC |
| Frequência de comutação | 5Hz |
| Tempo de resposta | 400ms |
Dados elétricos
| Tensão de alimentação | 10 – 30Vdc |
| No-Load supply current | ≤35mA @Val = 30V |
| Load current | 100mA |
| Leakage current | 10μA @ 30Vcc |
| Output voltage drop | 2,2Vmax. @ IL=100 mA |
| Max ripple content | 5% |
| LED indicators | green: echo – yellow: output |
| Time delay before availability | ≤300ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

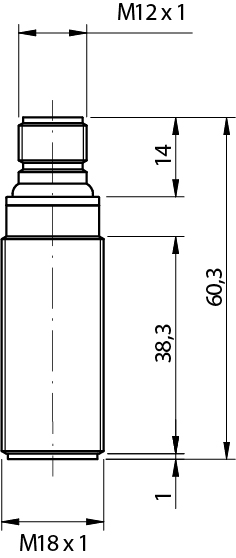

| Dimensões | M18 x 1 / L = 60,3mm |
| Material do corpo | PBT housing |
| Peso | 65g |
| Connections | M12 Plug |
| Torque de aperto | 1Nm |
| Temperatura de operação | – 20°C…+ 70°C |
| Temperatura de armazenamento | – 35°C…+ 80° C without freeze |
| Transducer Frequency | 200kHz |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | IEC EN60947-5-2 / 7.4 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M18x1, 2 washers Ø 18 |
Dados gerais
| Dimensões | M18 x 1 / L = 60,3mm |
| Temperatura de operação | – 20°C…+ 70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que é o modo retrorreflexivo ultrassônico?
O sensor mira uma superfície de referência fixa e detecta qualquer objeto que interrompa ou altere o eco — útil para materiais que absorvem som (espumas, tecidos) ou superfícies inclinadas que desviariam o eco no modo difuso.

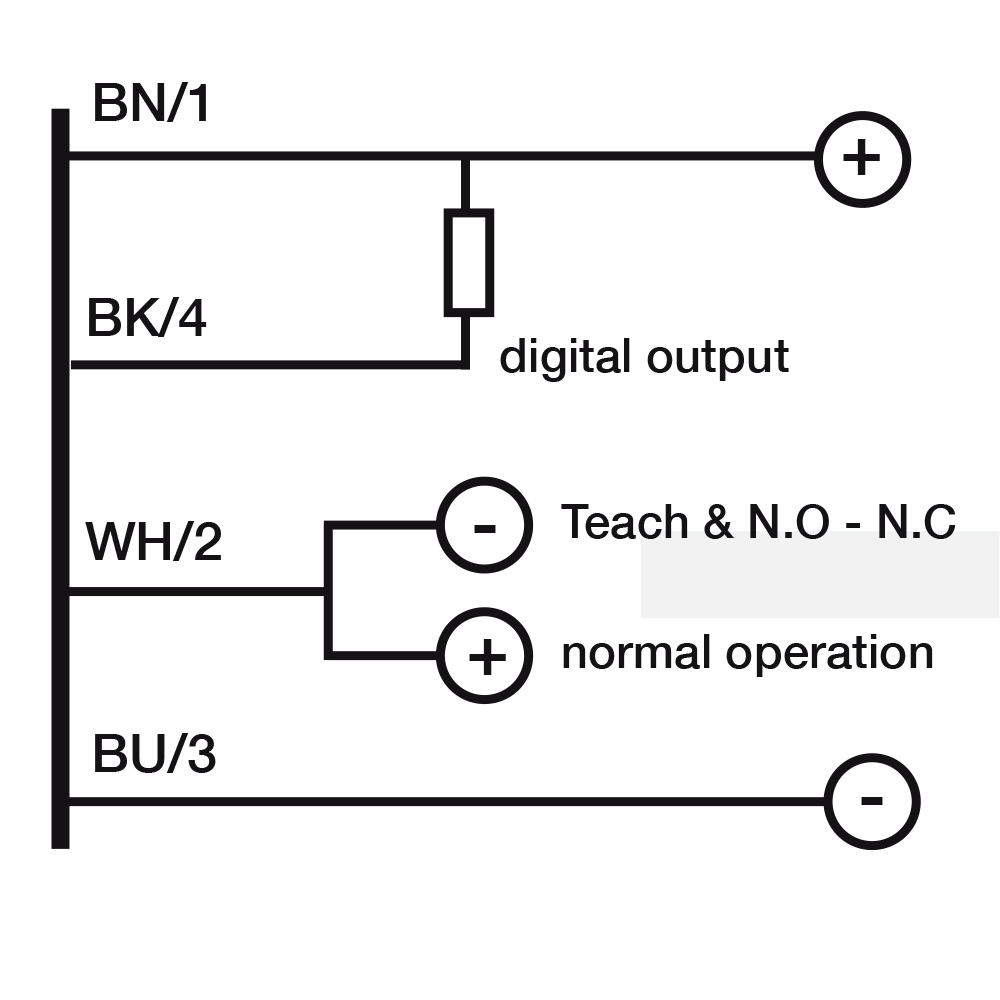

Para que serve a entrada COM?
Para ajustar a sensibilidade/pontos de comutação remotamente por fio, direto do painel — sem acesso físico ao sensor instalado.
Qual a diferença para a série UK1?
O comprimento: o UK6 sacrifica um pouco de alcance máximo para caber onde o UK1 não entra. Fora isso, mantém as saídas digitais/analógicas e o IO-Link. Nossa equipe indica a série pelo seu espaço e faixa de medição.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
