O UKR6A/HP-0EUL pertence à série UK1 da Datasensing: a linha completa de sensores ultrassônicos cilíndricos M18, com faixas de detecção escalonadas por versão — UK1A 50–400 mm, UK1C 100–900 mm, UK1D 150–1.600 mm e UK1F 200–2.200 mm. Saídas digital (simples ou dupla), analógica (corrente ou tensão) ou mista, modelos com IO-Link, ajuste por botão Teach-In, corpo em plástico ou aço inox AISI 316L e compensação de temperatura em toda a faixa de operação. Versões ATEX e com frente revestida para ambientes agressivos sob consulta.
Aplicações típicas
Onde a luz falha, o ultrassom resolve: medição de nível de líquidos e sólidos (inclusive transparentes e reflexivos), detecção de objetos independente de cor e material, controle de diâmetro de bobinas, detecção de extensão de estabilizadores em guindastes e monitoramento em ambientes com poeira, névoa ou variação de luz — casos de uso documentados pelo próprio fabricante. A saída analógica transforma o sensor num medidor de distância contínuo.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 270mm |
| Thermal drift of Sr | ≤2% |
| Repeat Accuracy | 0,50% |
| Ângulo do feixe | 7° ± 2° |
| Resolução | ≤2mm |
| Ajuste de sensibilidade | Teach-in button |
| Histerese | 1% |
| thermal compensation | Yes |
| Minimum sensing distance (blind zone) | 40mm |
| Erro de linearidade | 1% |
| Minimum distance from background | 50mm |
Aplicação
| Function Principle | Retroreflective |
Saídas

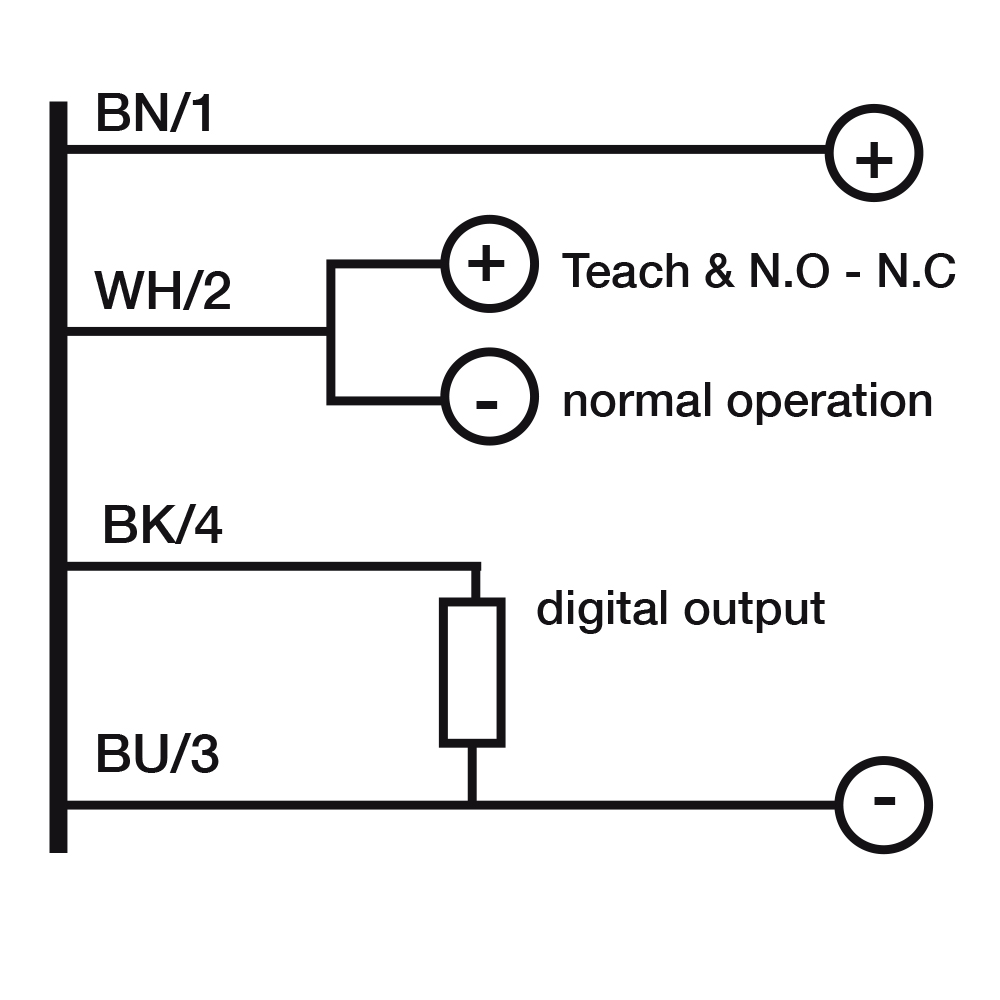

| Tipo de saída | PNP |
| Função de saída | NO/NC |
| Frequência de comutação | 8Hz |
| Tempo de resposta | 400ms |
Dados elétricos
| Tensão de alimentação | 10 – 30Vdc |
| No-Load supply current | ≤35mA @Val = 30V |
| Load current | 100mA |
| Leakage current | 10μA @ 30Vcc |
| Output voltage drop | 2,2Vmax. @ IL=100 mA |
| Max ripple content | 5% |
| LED indicators | green: echo – yellow: output |
| Time delay before availability | ≤300ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

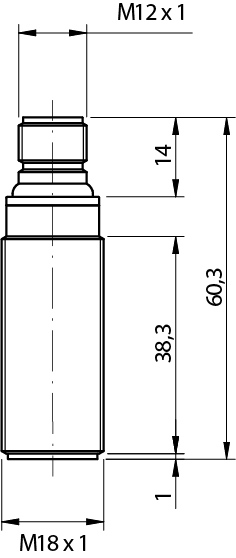

| Dimensões | M18 x 1 / L = 60,3mm |
| Material do corpo | PBT housing |
| Peso | 65g |
| Connections | M12 Plug |
| Torque de aperto | 1Nm |
| Temperatura de operação | – 20°C…+ 70°C |
| Temperatura de armazenamento | – 35°C…+ 80° C without freeze |
| Transducer Frequency | 300kHz |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | IEC EN60947-5-2 / 7.4 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M18x1, 2 washers Ø 18 |
Dados gerais
| Dimensões | M18 x 1 / L = 60,3mm |
| Temperatura de operação | – 20°C…+ 70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Quando escolher ultrassônico em vez de fotoelétrico?
Quando o alvo é transparente (vidro, PET, líquidos), muito escuro, brilhante ou de cor variável — o ultrassom mede o eco do som, indiferente a propriedades óticas. Também vence em poeira, névoa e luz solar direta. O fotoelétrico segue mais rápido e preciso para alvos opacos definidos.
Qual a diferença entre saída digital e analógica?
A digital comuta em pontos ajustados (presença/nível atingido); a analógica (0–10 V ou 4–20 mA) entrega a distância contínua — para controle de nível proporcional, medição de diâmetro de bobina e posicionamento. Os modelos mistos oferecem as duas.
Como funciona o Teach-In desta série?
Um botão no sensor grava os pontos de comutação (ou a janela analógica) com o alvo na posição real — sem trimmer, com repetibilidade e a possibilidade de reprogramar em campo em segundos.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
