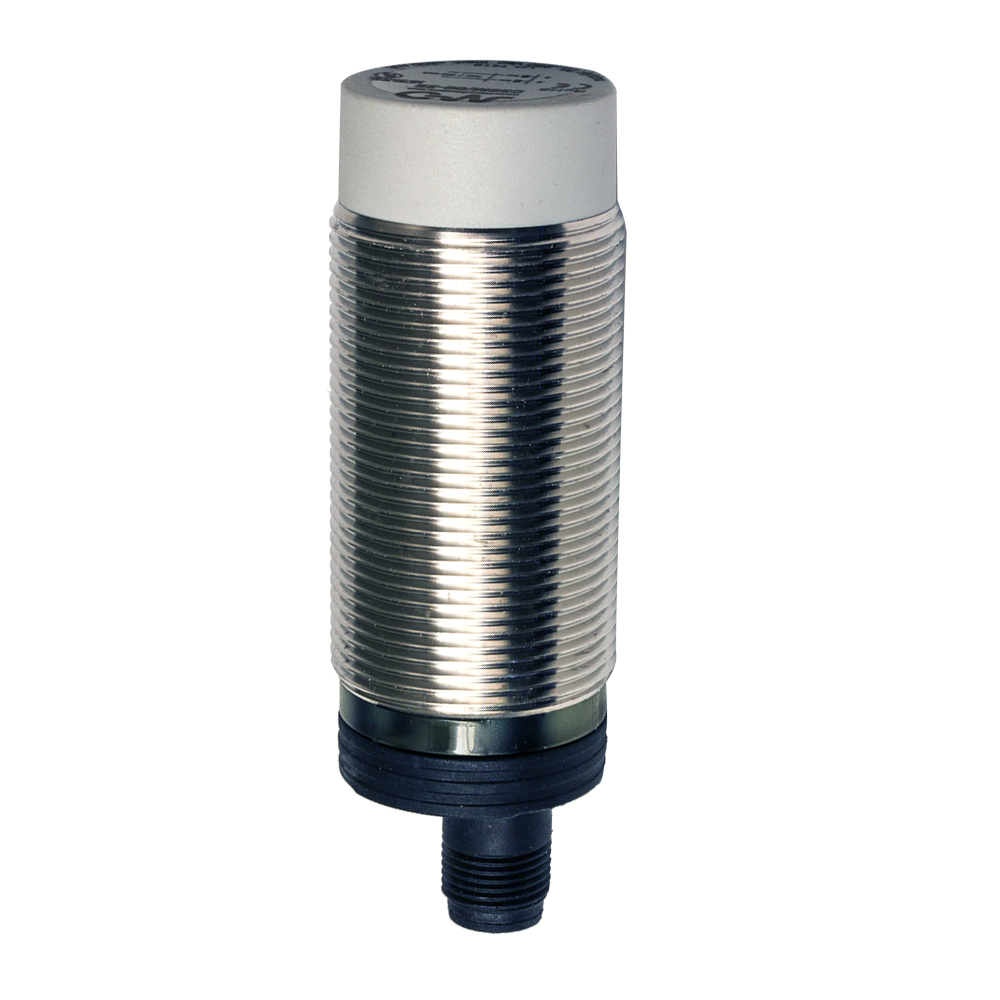

O C30M/BP-2E pertence à série C30 da Datasensing: sensores capacitivos cilíndricos M30 em poliéster (C30P) ou aço inox (C30M), com distâncias ajustáveis de 2–16 mm (blindado) ou 4–25 mm (não blindado) e versões em 10–40 Vcc (NPN/PNP) ou 20–250 Vca (2 fios). Frequência de comutação de até 50 Hz nos modelos DC, ajuste de sensibilidade e proteções elétricas completas — o porte M30 dá o alcance máximo da categoria para detectar qualquer material.
Aplicações típicas
Nível de líquidos e granulados através de paredes plásticas de tanques e silos, detecção de materiais não metálicos volumosos (sacos, fardos, caixas), e substituição de sensores AC antigos em painéis 110/220 Vca — a versão 20–250 Vca liga direto, sem fonte.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4…25mm |
| Deriva térmica de Sr | < 20% |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Sim |
| Histerese | ≤ 20% |
Saídas

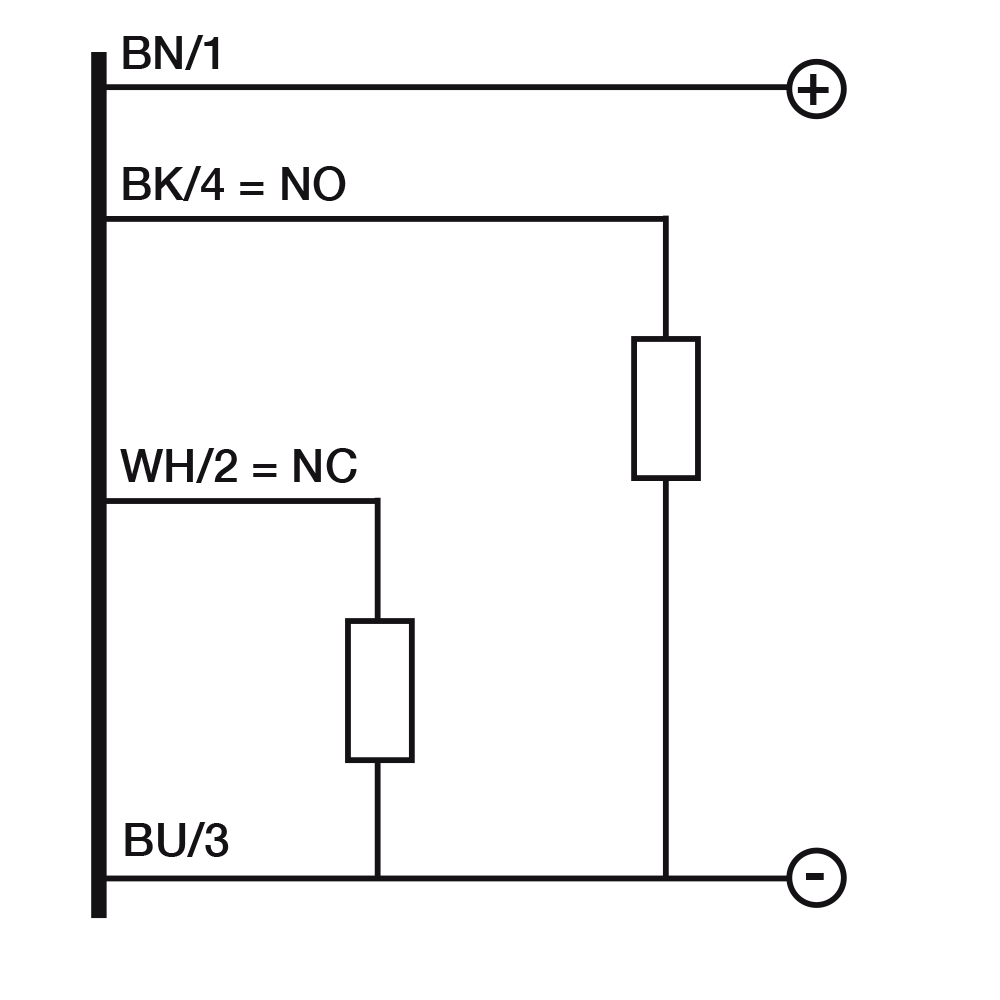

| Tipo de saída | PNP |
| Função de saída | NO + NC |
| Frequência de comutação | 30Hz |
Dados elétricos
| Tensão de alimentação | 10…40Vdc |
| Corrente de alimentação sem carga | ≤ 12mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 100µA |
| Queda de tensão na saída | 2,5Vmax @ IL=200mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo LED (objeto detectado) |
| Atraso até disponibilidade | ≤ 200ms |
| Proteção contra curto-circuito | Yes, autoreset |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

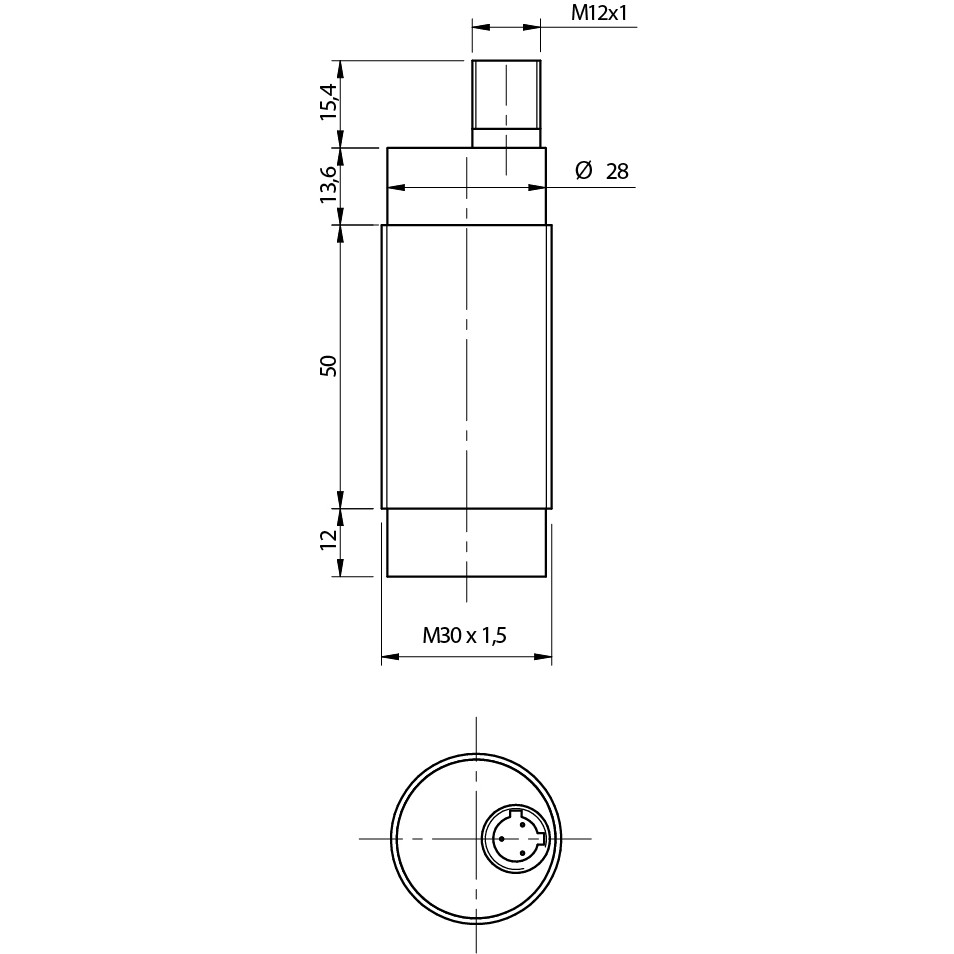

| Dimensões | M30 / L = 91mm |
| Montagem | Não blindado |
| Material do corpo | AISI 304 aço inox |
| Peso | 150g |
| Conexões | plugue M12ue |
| Material da face ativa | Polyester |
| Torque de aperto | 50Nm |
| Temperatura de operação | -25 °C…+80°C (sem congelamento) |
| Temperatura de armazenamento | -40°C…+85°C |
| Diâmetro/Dimensão | M30 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | screw driver, 2 x M30 porcas |
Dados gerais
| Dimensões | M30 / L = 91mm |
| Temperatura de operação | -25 °C…+80°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Poliéster ou inox — qual escolher?
O C30P (poliéster) atende a indústria geral; o C30M (aço inox) entra onde há lavagem, químicos ou exigência mecânica — alimentícia, ambientees agressivos e áreas de impacto.
Para que serve o alcance ajustável?
Para calibrar o ponto de detecção ao material real: materiais de baixa constante dielétrica (plásticos finos, pós secos) pedem sensibilidade alta; líquidos condutivos, baixa — o trimmer adapta o mesmo sensor aos dois extremos e desconta paredes de tanque.
Qual a diferença entre blindado e não blindado?
O blindado (2–16 mm) monta faceado, rente ao suporte; o não blindado (4–25 mm) tem mais alcance, mas pede espaço livre ao redor da face. O descritor no topo informa a versão deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
