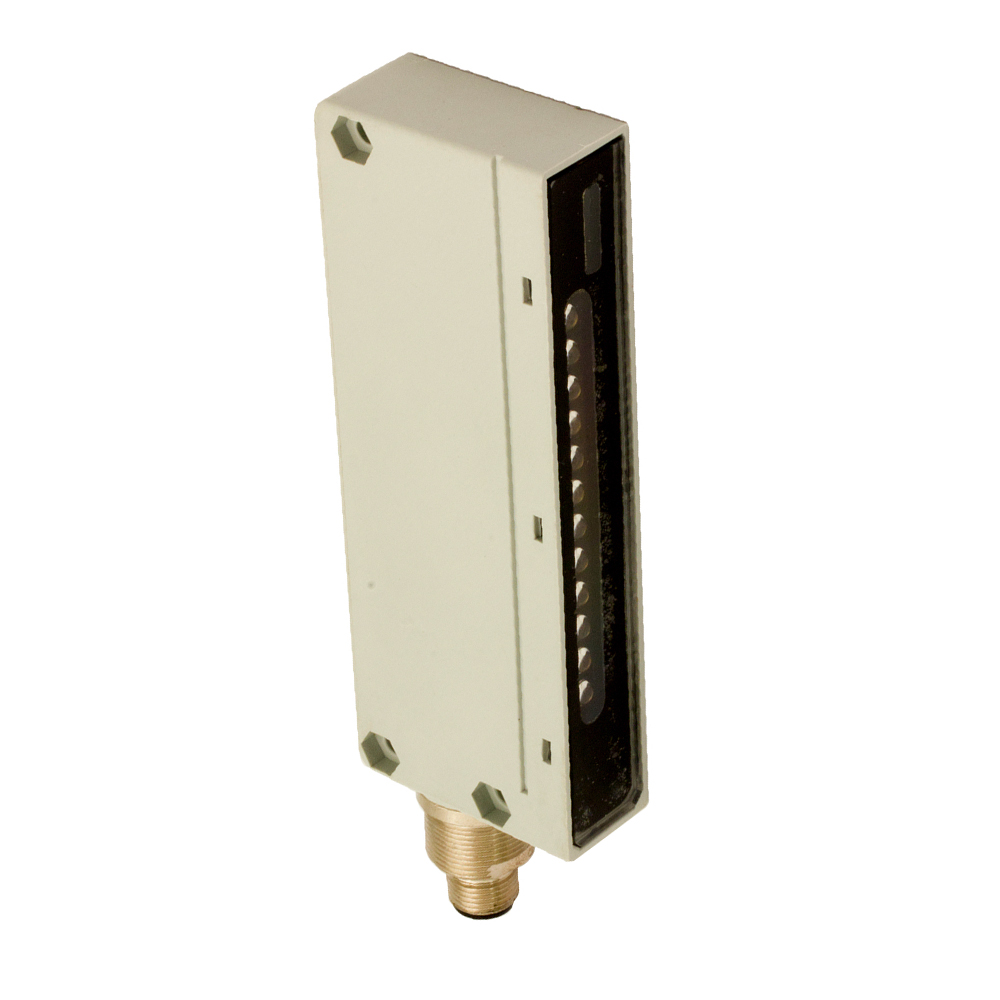

O BX80A/1P-0H9K pertence à série BX80 da Datasensing: sensores de área de feixes cruzados com passo de apenas 6 mm — detectam objetos a partir de 2 mm em qualquer ponto da janela controlada de 70 mm de altura. Par emissor/receptor em carcaça robusta de PBT reforçado com fibra de vidro, alimentação 10–26 Vcc, saídas PNP e NPN, alcances típicos de 0,3 a 2 m. É a solução para detectar peças pequenas caindo ou passando numa área, onde um feixe único falharia.
Aplicações típicas
Detecção de queda de peças pequenas em prensas e máquinas de estampagem (confirmação de ejeção), contagem de componentes em saídas de alimentadores, detecção de objetos irregulares em qualquer posição da janela — parafusos, molas, peças plásticas de 2 mm que nenhum fotoelétrico pontual garante.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 0 … 2m |
| Thermal drift of Sr | ≤10% |
| Beams space | 6mm |
| controlled height | 70mm |
| minimum detectable object | Ø 6mm |
| number of rays | 12 |
Aplicação
| Function Principle | Receiver |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO/NC |
| Tempo de resposta | 10ms |

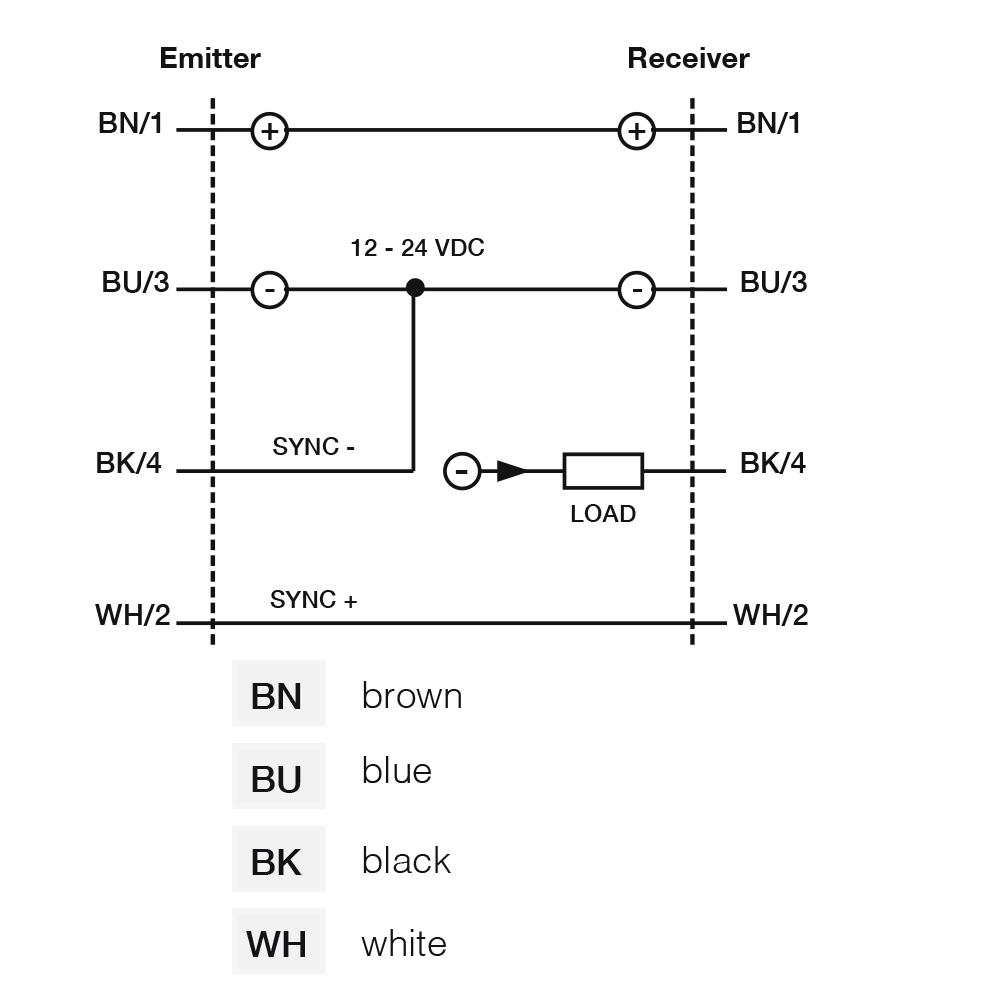

Dados elétricos
| Tensão de alimentação | 12…24 VDC |
| No-Load supply current | 50mA |
| Load current | ≤100mA |
| Leakage current | 10µA |
| Output voltage drop | ≤1.2V Iload =100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Green (powerON), red (alignment), yellow (output state) |
| Time delay before availability | 500ms |
| Proteção contra curto-circuito | Yes (auto reset) |
| Proteção contra inversão de polaridade | Yes |
| Interference to external light | 1.500 lux max. (incandescent lamp), 4.500 lux max. (sunlight) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

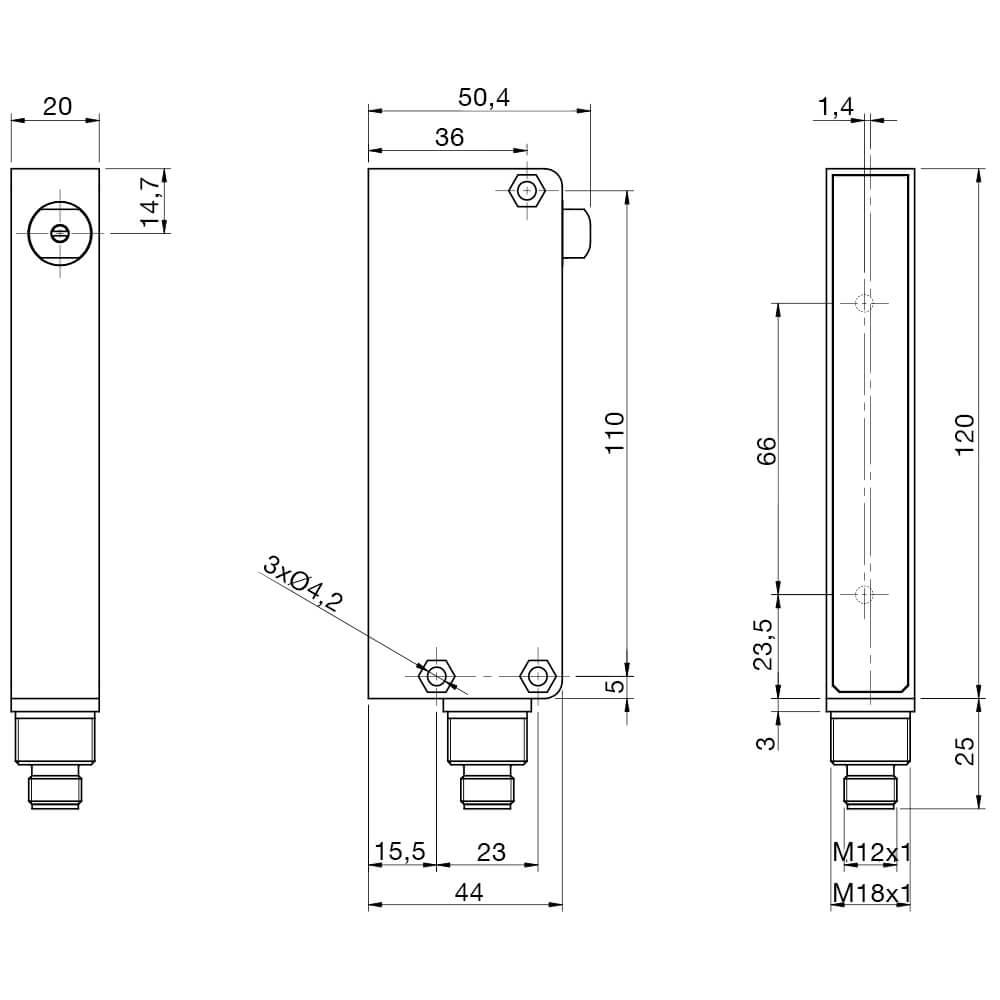

| Dimensões | 44mm x 120mm x 20mm |
| Material do corpo | PBT |
| Peso | 260 … 300g |
| Connections | M12 plug |
| Active Head Material | PC |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25°C…+50°C (without freeze) |
| Temperatura de armazenamento | -40°C…+80°C |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | IEC EN 60947-5-2 |
| Degree of protection | IP69K |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M18x1 – 1 adjustment key – 1 90°angled brackets |
Dados gerais
| Dimensões | 45x145x20 |
| Temperatura de operação | -25°C…+50°C (without freeze) |
| Proteção mecânica | IP69K |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe: o objeto precisa cruzar exatamente aquele ponto. O sensor de área cruza múltiplos feixes formando uma janela de detecção contínua — o objeto é detectado em qualquer ponto da altura controlada, em qualquer trajetória.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos (automação); cortinas de segurança (como as linhas SG/SL) têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Como funciona o par emissor/receptor?
São dois perfis alinhados frente a frente: o emissor projeta a malha de feixes e o receptor comuta quando qualquer feixe é interrompido. Os dois são vendidos separadamente — o descritor no topo informa o papel deste código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
