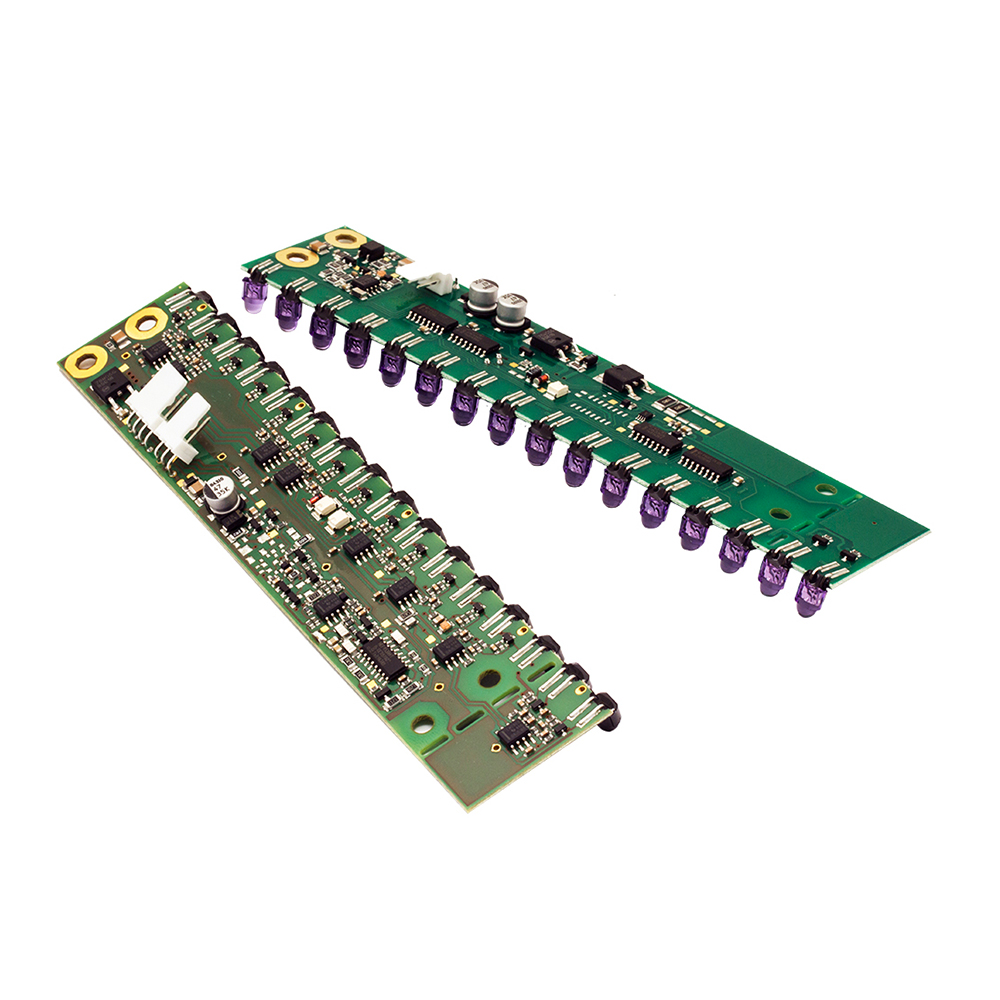

O NX16SR/XAN-CT1020 pertence à série NX da Datasensing: sensores de área que monitoram uma janela de detecção contínua com múltiplos feixes — o objeto é detectado em qualquer ponto da altura controlada, em qualquer trajetória. A janela, o alcance, as saídas e a conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de passagem e queda de objetos em janelas controladas: confirmação de ejeção de peças, contagem em saídas de máquina e presença de objetos irregulares em qualquer posição da área monitorada.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0,25 … 0,7m |
| Feixes space | 10mm |
| Altura controlada | 150mm |
| minimum detectable object | Ø 5mm |
| Número de feixes | 16 |
| Ajuste de sensibilidade | Sim |
Aplicação
| Princípio de funcionamento | emissor+receptor |
Saídas
| Tipo de saída | NPN |
| Função de saída | NO |
| Frequência de comutação | 130Hz |
| Resposnse time para light/dark transition | 500µs |
| Resposnse time para dark/light transition | 7ms |
Dados elétricos
| Tensão de alimentação | 10…26VDC |
| Corrente de alimentação sem carga | 150mA (emissor) – 25mA (receptor) |
| Corrente de carga | 100mA |
| Corrente de fuga | < 10µA @ 26V |
| Queda de tensão na saída | ≤2V@100mA |
| Ripple máximo | 10% |
| Indicadores LED | emissor: amarelo (poweON e emissão ativo) – receptor: vermelho (signal level) – amarelo (estado da saída ativo) |
| Atraso até disponibilidade | < 85 ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | infravermelho (880nm) |
| Imunidade à luz externa | 1000lux (luz incandescente) – 1500lux (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

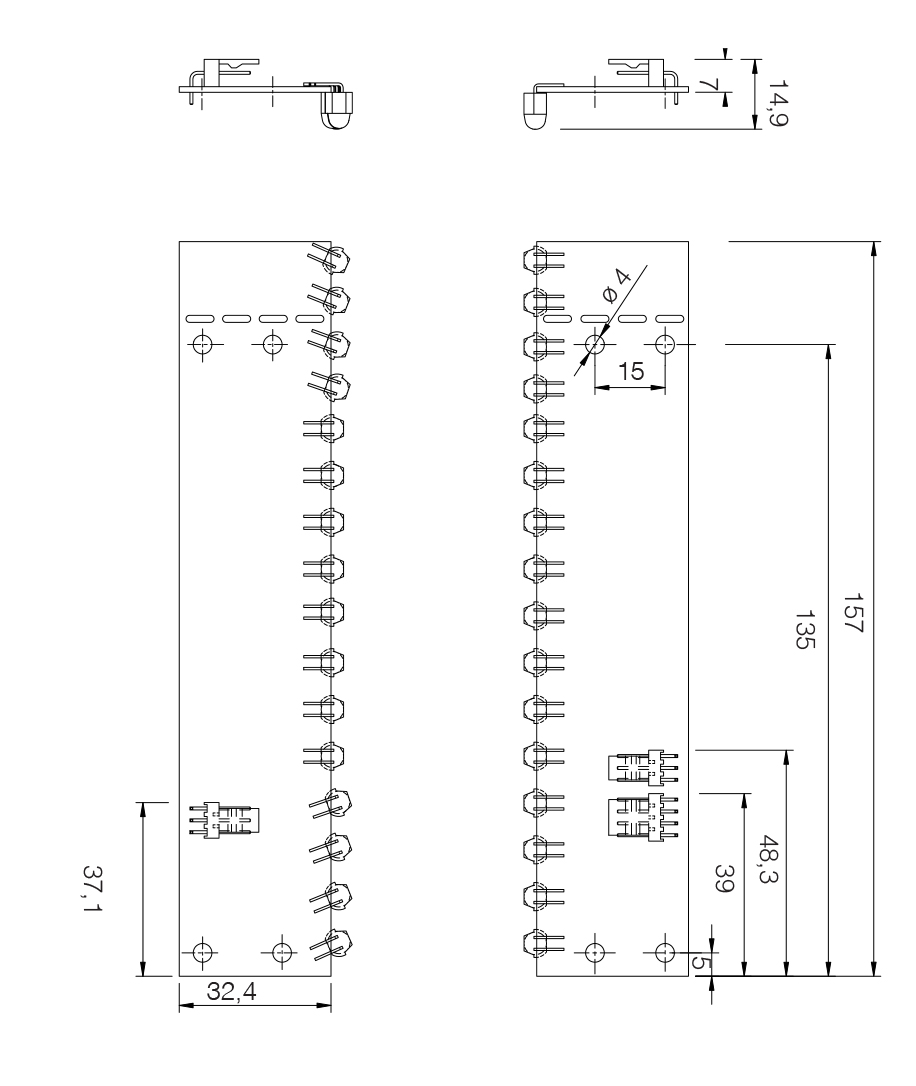

| Dimensões | 157 x 36 x 18mm |
| Peso | 104g |

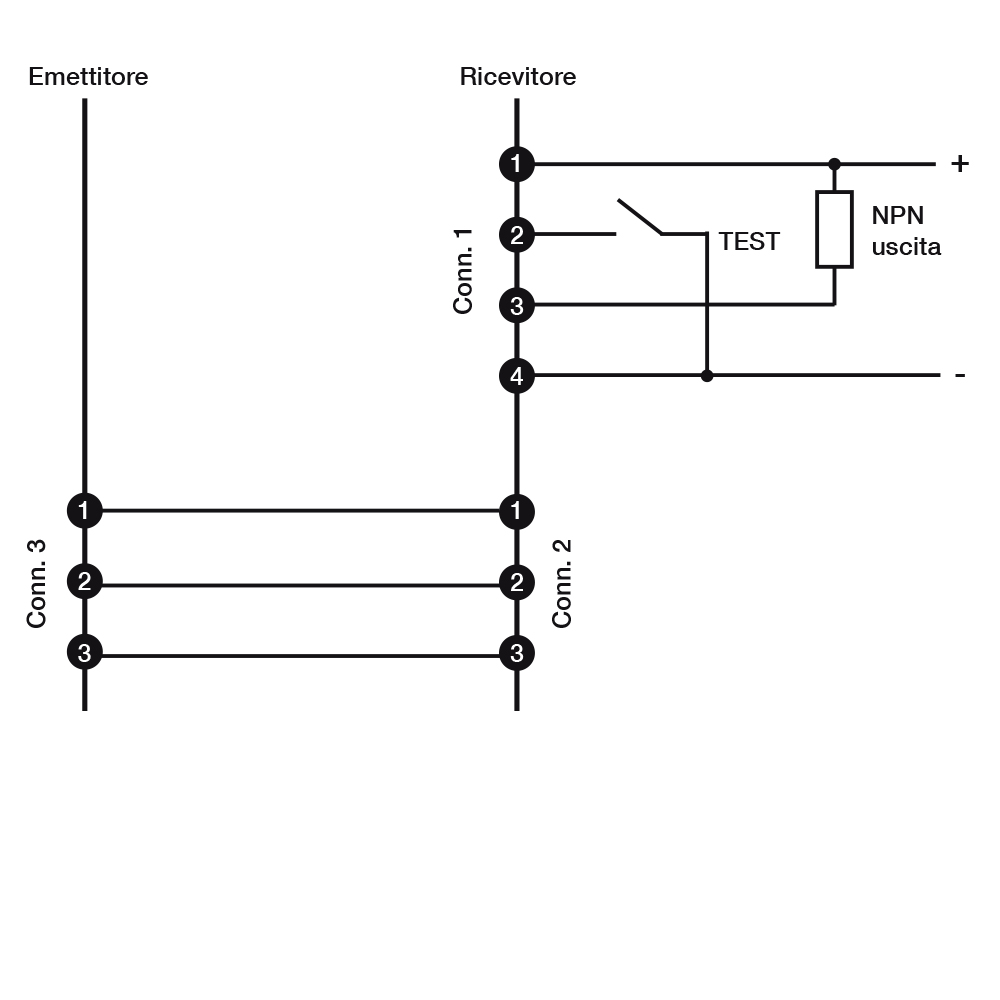

| Conexões | With PCB connectors / Emissor, Conn. 3 MOLEX 22-05-7038 – Positive, Check, Common / Receptor, Conn. 1 MOLEX 22-05-7038 – Positive, Check, Common / Receptor, Conn. 2 MOLEX 22-05-7048 Positive, Check, Saída, Common |
| Temperatura de operação | 0°C…+ 55°C (sem congelamento) |
Testes e certificações
| Grau de proteção | Not defined |
Dados gerais
| Dimensões | 157x36x18 |
| Temperatura de operação | 0°C…+ 55°C (sem congelamento) |
| Proteção mecânica | Not defined |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe pontual; o sensor de área monitora uma janela contínua — o objeto é detectado em qualquer ponto da altura controlada.
Qual a janela e o alcance deste modelo?
Estão no descritor no topo da página e na tabela de especificações extraída do fabricante.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos; cortinas de segurança têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
