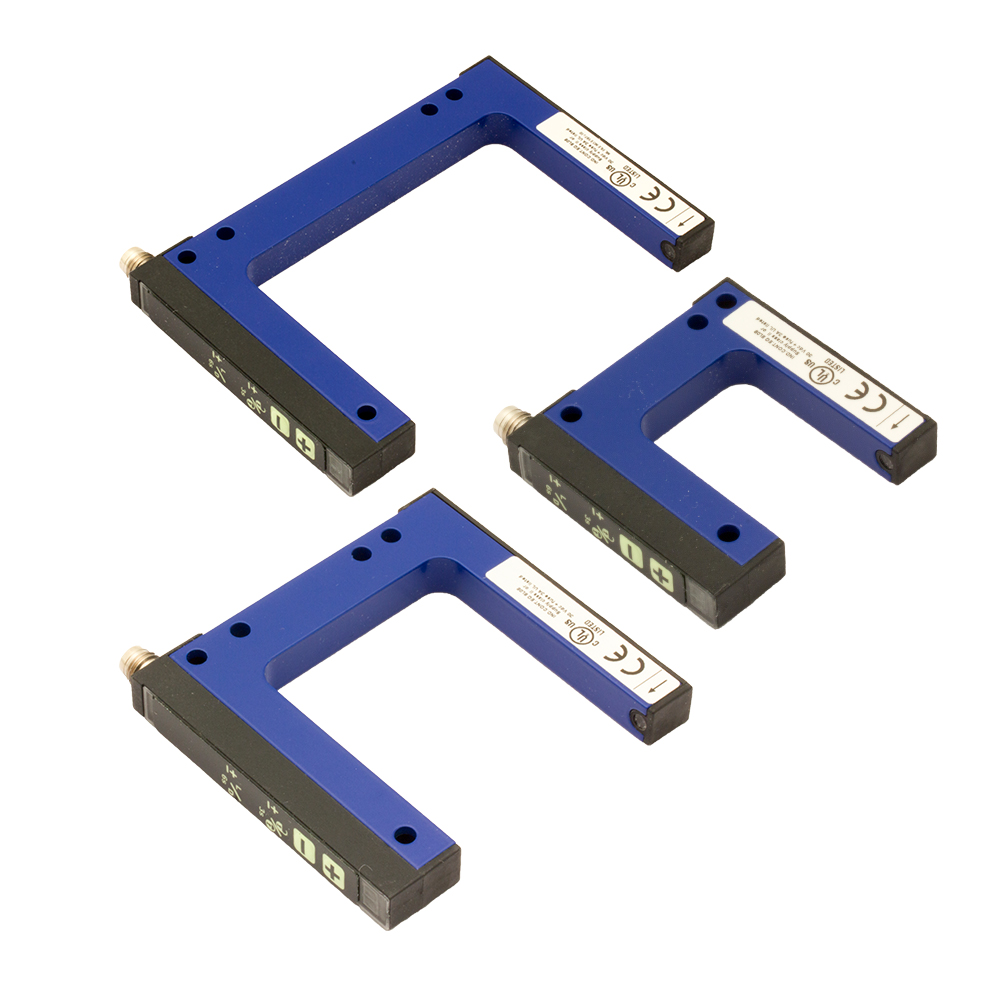

O FC6I/0B-M510-1F pertence à família FC da Datasensing na categoria de sensores de garfo (forquilha): emissor e receptor integrados num único corpo em U, de fábrica perfeitamente alinhados — a confiabilidade da barreira sem o trabalho de alinhar dois corpos. O objeto é detectado ao passar pela fenda, independente de cor e brilho. A largura da fenda, a resolução, a saída e a conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de bordas e pequenos objetos em movimento: etiquetas e materiais em máquinas de embalagem, peças em queda em alimentadores, contagem em canais estreitos e detecção de fim de material — com a montagem simples de um corpo único parafusado.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 5mm |
| minimum detectable object | 0.2mm |
| Ajuste de sensibilidade | Teach-in |
Aplicação
| Function Principle | Photoelectric slot |
Saídas

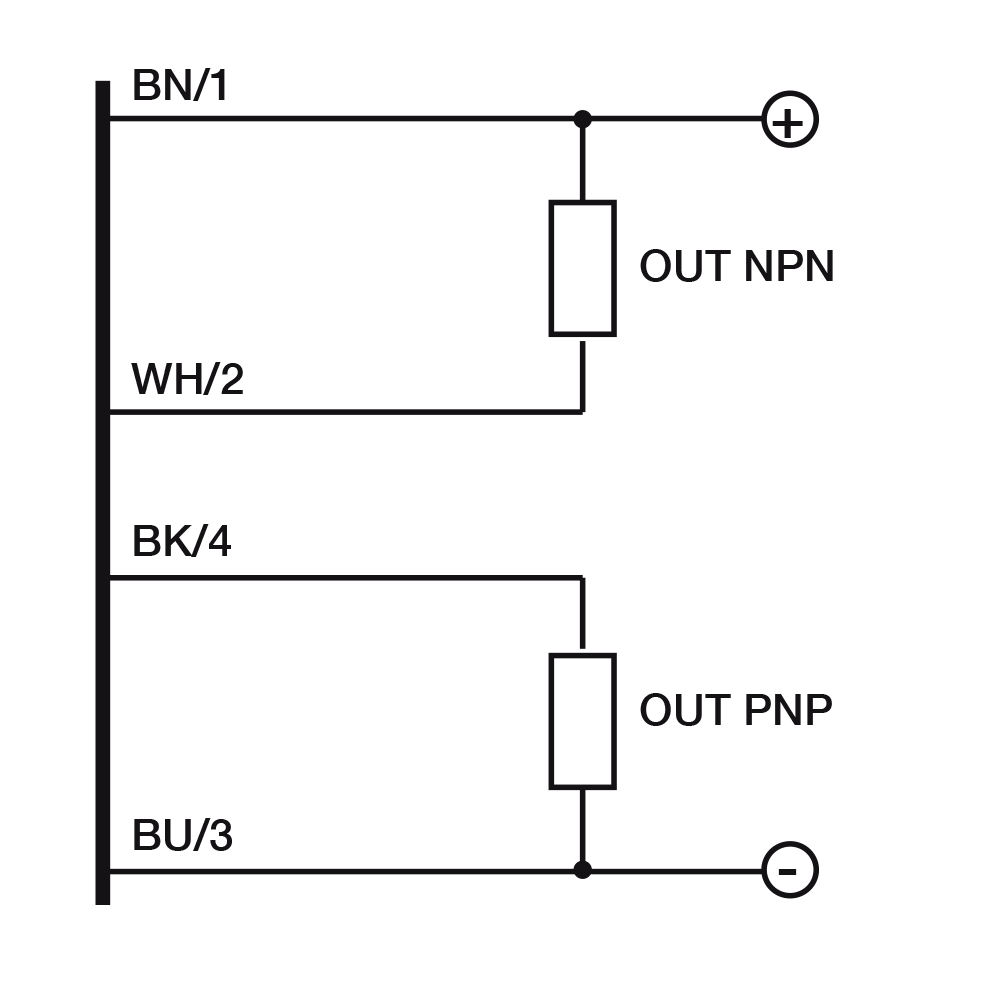

| Tipo de saída | NPN / PNP L/D Selectable |
| Função de saída | L/D Selectable |
| Frequência de comutação | 10kHz |
| Tempo de resposta | 50 µs |
Dados elétricos
| Tensão de alimentação | 12…24VDC |
| No-Load supply current | ≤ 40mA |
| Load current | ≤100mA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (status output), Red (adjustment or block keypad) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared |
| Interference to external light | 5000lux (incandescent lamp), 10000lux (sunlight) |
Dados mecânicos
| Dimensões | Width slot detection 5mm – Depth slot detection 95mm |
| Material do corpo | Painted aluminium |
| Peso | 90g |
| Connections | M8 plug 4pin |
| Active Head Material | Polyamide/glass |
| Temperatura de operação | – 20°C…+ 60°C |
| Temperatura de armazenamento | – 30°C…+ 80°C |
| Width slot detection | 5mm |
| Depth slot detection | 95mm |
Testes e certificações
| Certificações | CE UL |
| EMC compatibility | EN 60947-5-2 |
| Degree of protection | IP65 |
Dados gerais
| Dimensões | Width slot detection 5mm – Depth slot detection 95mm |
| Temperatura de operação | – 10°C…+ 60°C (Without freeze) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual a vantagem do garfo sobre a barreira de dois corpos?
Alinhamento de fábrica: emissor e receptor já nascem perfeitamente opostos no mesmo corpo em U — instala-se um único componente, sem ajuste ótico, e a geometria nunca sai de posição com vibração.
Qual a diferença para os sensores de rótulos FC7/FC8?
A família é a mesma, mas os FC7 (ótico) e FC8 (ultrassônico) são calibrados especificamente para detectar a borda de rótulos no liner em rotuladoras. Os garfos FC6 são de detecção geral de objetos na fenda.
Detecta objetos transparentes?
Depende da emissão do modelo (o descritor informa). Para transparentes críticos, existem versões e famílias dedicadas — descreva o alvo que indicamos a certa.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
