O FS1/0N-E é um amplificador de fibra ótica Datasensing: a eletrônica de detecção fica no painel (montagem em trilho DIN nas séries F1/FX, ou formato midi com conector M12 na FS1) e apenas a fibra ótica passiva vai ao ponto de detecção — imune a calor, vibração, interferência elétrica e espaços minúsculos. Ajuste de sensibilidade por trimmer, saídas PNP ou NPN NA/NF, compatível com as fibras das séries AF/CF.
Aplicações típicas
Detecção onde nenhum sensor inteiro cabe ou sobrevive: pontos com temperatura elevada, gabaritos apertados, máquinas com forte interferência eletromagnética (solda), e detecção de objetos minúsculos — a ponta da fibra chega onde a eletrônica não pode ir, e o amplificador fica protegido no painel.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | Depending on optical fibres used |
| Thermal drift of Sr | ≤ 10% Sr |
| Repeat Accuracy | ≤ 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Optic fiber amplifier |
| Optic position | Axial |
Saídas

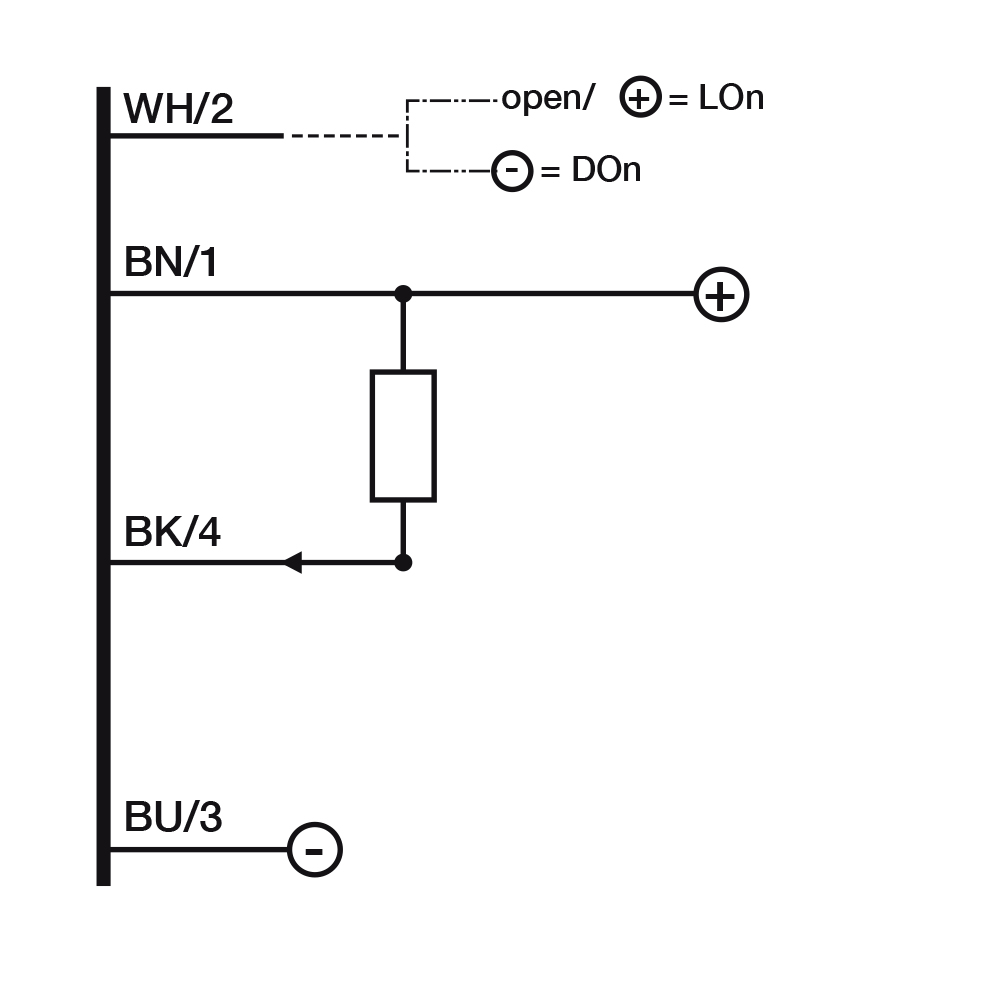

| Tipo de saída | NPN L/D Selectable |
| Função de saída | L/D Selectable |
| Frequência de comutação | 1Khz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤100mA |
| Leakage current | ≤ 10μA @ Vmax |
| Output voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | red (output state) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (660nm) |
| Interference to external light | 3.000lux (incandescent lamp), 10.000lux (sunlight) |
Dados mecânicos
| Dimensões | 15x26x67 mm |
| Material do corpo | Polyammide |
| Peso | 50 g |
| Connections | M12 plug 90° |
| Temperatura de operação | – 25°C…+ 70°C (without freeze) |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | ST07 mounting bracket and screws |
Dados gerais
| Dimensões | 15x26x67 mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Como funciona o conjunto amplificador + fibra?
O amplificador gera e lê a luz; a fibra apenas a conduz até o ponto de detecção e traz o retorno. Compram-se separados: este amplificador + a fibra AF/CF adequada à geometria (barreira ou difusa, reta ou coaxial).
Qual fibra usar com este amplificador?
As fibras das séries AF e CF do nosso catálogo são conectáveis às famílias FS1/FX3/F1. Nossa equipe monta o par certo pela distância, espaço e tipo de detecção da sua aplicação.
Por que usar fibra em vez de um sensor comum?
Três motivos clássicos: espaço (a ponta da fibra tem milímetros), ambiente (a fibra passiva suporta calor e EMI que destruiriam a eletrônica) e objetos minúsculos (óticas de fibra focalizam em pontos muito pequenos).
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
