O QFID/BP-1F pertence às linhas de sensores fotoelétricos cúbicos herdadas da Datalogic pela Datasensing (séries S3N, S3Z, S45, S100, S6, S60, S62, S8, SM, TFM e afins) — dos miniaturizados aos formatos 50×50, presentes em milhares de máquinas no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção em máquinas de embalagem, manuseio e montagem — e reposição direta dos códigos Datalogic instalados: mesma furação, mesma pinagem, sem readequar suporte nem programa.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 15m |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Diffuse reflection (medium distance, ≤600mm) |
| Emitter/Receiver | Receiver |
| Optic position | Radial 90° |
Saídas

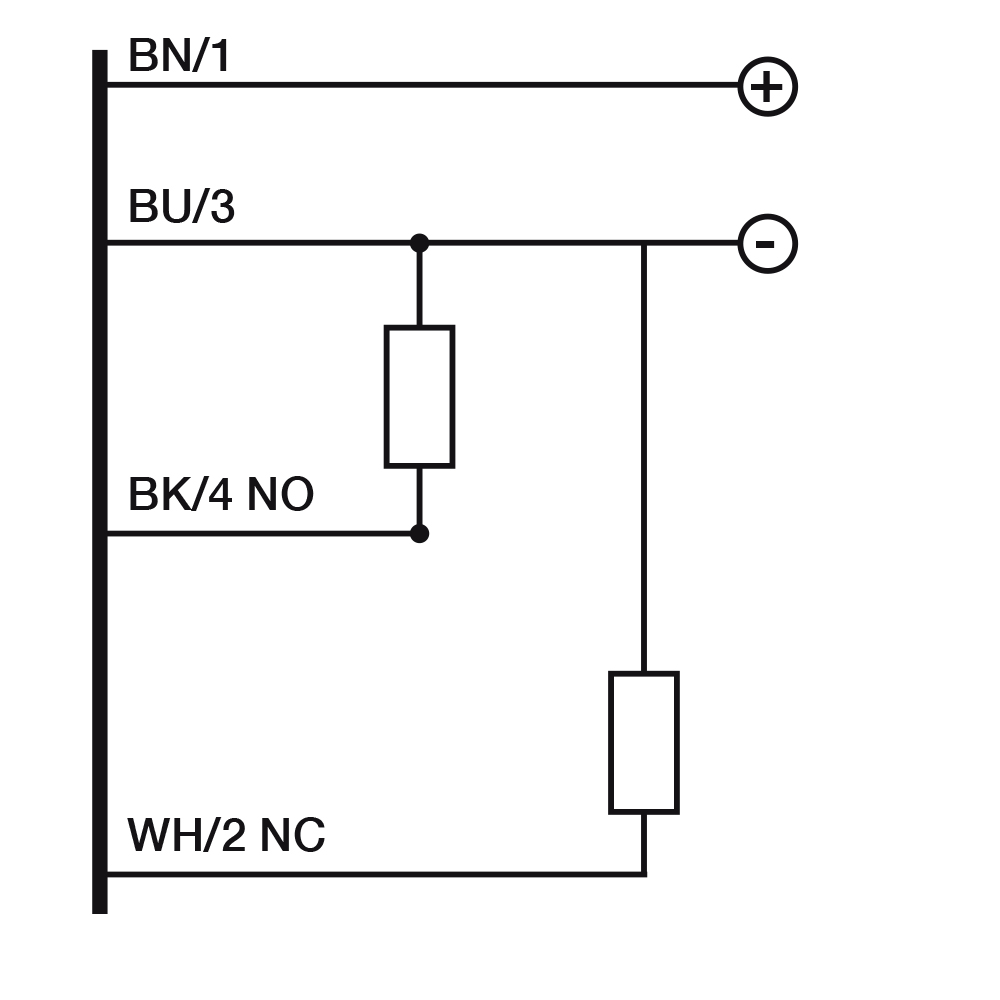

| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 20mA |
| Load current | ≤100mA |
| Leakage current | ≤100μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (status output), green (stability, powerON) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared (850nm) |
| Interference to external light | ≤60000lux |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos
| Dimensões | 31,4x21x11mm |
| Material do corpo | Stainless steel AISI 316L |
| Peso | 65g |
| Connections | M8 plug 4pin |
| Active Head Material | PPSU |
| Temperatura de operação | – 25°C…+ 60° C (Without freeze) |
| Temperatura de armazenamento | -40° … +70°C |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE cULus ECOLAB |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP68, IP69K |
Testes e certificações (2)
| Supplied Accessories | Mouting bracket screwdriver |
Dados gerais
| Dimensões | 31,4x21x11mm |
| Temperatura de operação | – 15°C…+ 55°C (Without freeze) |
| Proteção mecânica | IP68, IP69K |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; códigos e produtos são os mesmos.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa a função e o alcance, com os detalhes na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
