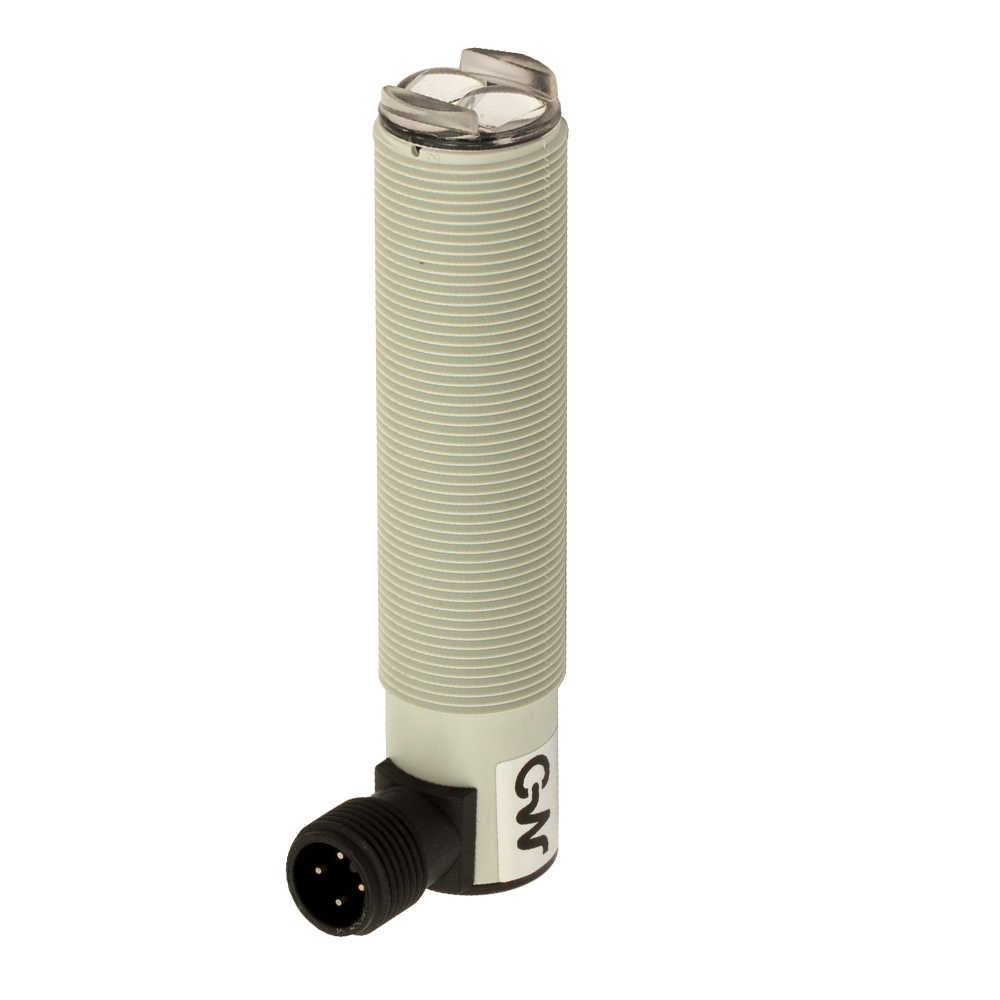

O SA6/0P-1KDA pertence à série SA da Datasensing: sensores fotoelétricos tubulares M18 em corpo plástico, com saídas NPN ou PNP (NA/NF) e conexão por cabo ou conector conforme a versão. A configuração exata deste modelo — função ótica, alcance, lógica de saída e conexão — está no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem de objetos de qualquer material em linhas de produção, embalagem e manuseio — no formato M18 roscado padronizado, que instala com porcas como um sensor indutivo e se integra a suportes e acessórios universais.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 400mm |
| Deriva térmica de Sr | 10% Sr |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Princípio de funcionamento | Reflexão difusa (média distância, ≤600mm) |
| Observações | Alvo branco Kodak 90% 100 x 100mm |
| Posição da ótica | Axial |
Saídas
| Tipo de saída | PNP L/D selecionável |
| Função de saída | L/D selecionável |
| Frequência de comutação | 1Khz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 30mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10µA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Verde (alimentação), Amarelo (Status da saída) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho (880nm) |
| Imunidade à luz externa | 3.000lux (lâmpada incandescente), 10.000lux (luz solar) |
Dados mecânicos
| Material do corpo | Latão niquelado / Nylon plugue |
| Conexões | plugue M12ue 90° |
| Material da face ativa | PMMA |
| Torque de aperto | 25Nm |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
Testes e certificações (2)
| Acessórios fornecidos | Nuts M18 x 1 |
Dados gerais
| Dimensões | 21,4mmx90mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
PNP ou NPN — qual escolher?
Depende da entrada do seu CLP: PNP (comuta o positivo) é o padrão dominante no Brasil e na Europa; NPN é comum em equipamentos asiáticos. O descritor no topo informa a lógica deste modelo.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M18 fotoelétrico segue dimensões e pinoagem padronizadas de mercado. Envie o código atual que fazemos gratuitamente o estudo de equivalência.
Como escolher entre as versões da série?
Pelos três eixos do código: função ótica (e alcance), lógica de saída (NPN/PNP, NA/NF) e conexão (cabo axial/90° ou conector). Nossa equipe monta a combinação certa para sua aplicação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
