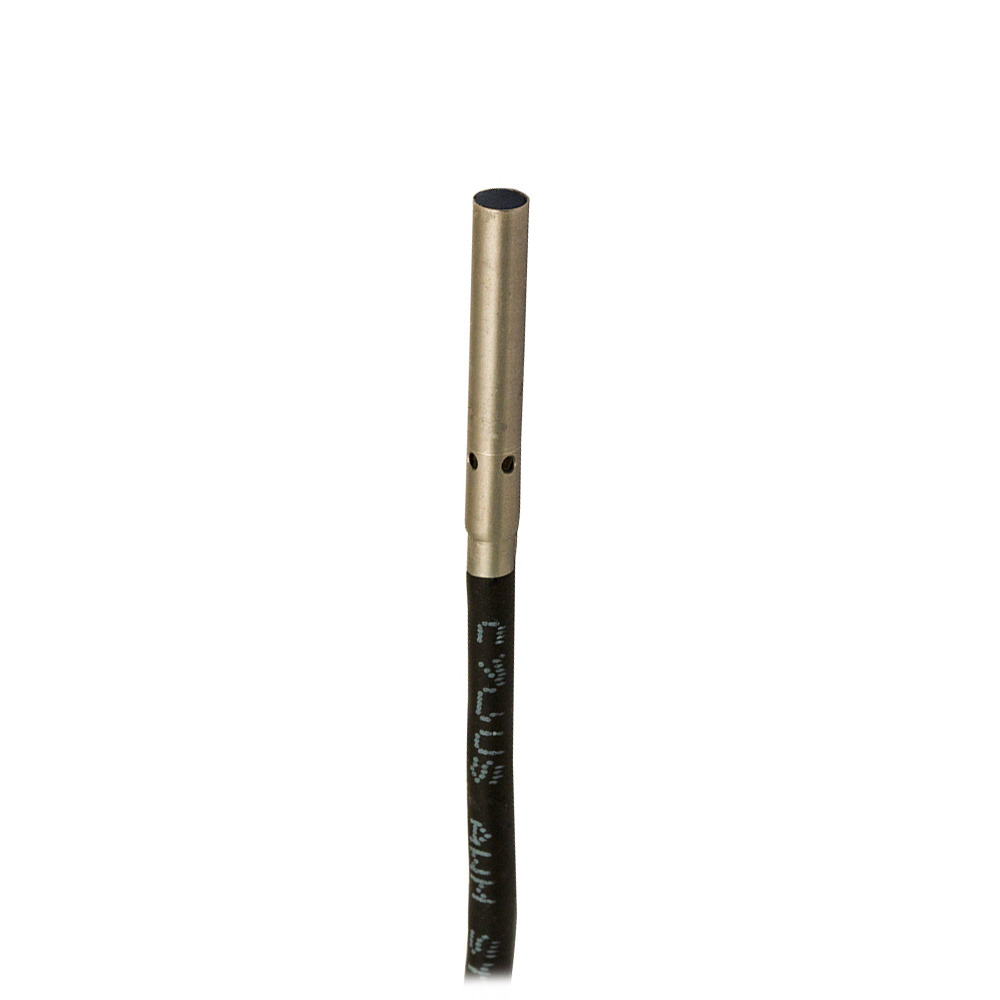

O AA1/AP-1A pertence à série AA da Datasensing: sensores indutivos miniaturizados de Ø3 mm — entre os menores do mercado — com corpo liso em aço inox e grau de proteção IP67. Projetados para caber onde nenhum sensor convencional entra, mantêm detecção confiável de metais com eletrônica totalmente protegida contra danos elétricos.
Aplicações típicas
Detecção de posição em espaços extremamente reduzidos: garras de robôs e pinoças pneumáticas, micromecânica, montagem de eletrônicos, ferramentas e dispositivos compactoos onde cada milímetro do projeto conta. O corpo em aço inox com IP67 suporta ambientees industriais severos.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0,6mm |
| Distância de detecção | 0…0,48mm |
| Alvo padrão | 3x3mm FE360 |
| Correction Factor | cobre: 0,32 ± 10% / alumínio: 0,24 ± 10% / latão: 0,39 ± 10% / aço inox: 0,57 ± 10% |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | Ø3 padrão flush mount |
| Funções | Proximity |
Saídas

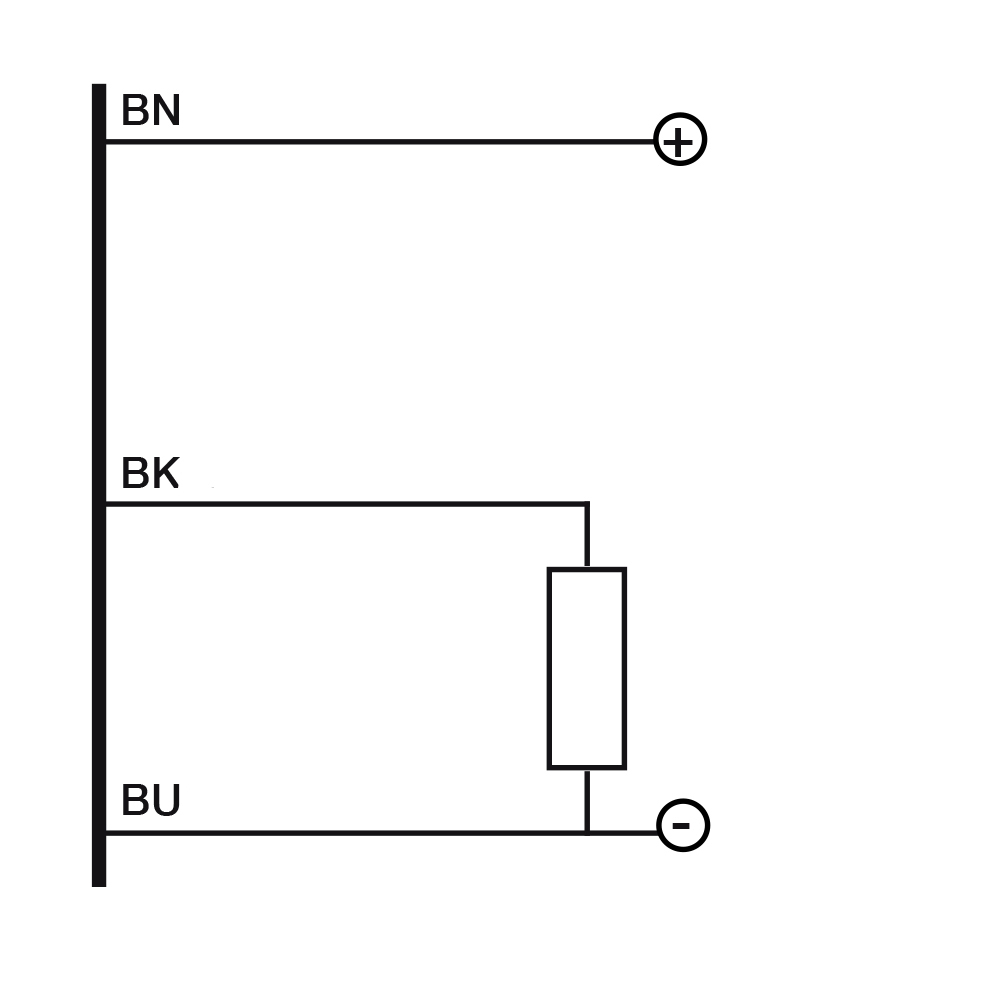

| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 3kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 100mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1,5V @100mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

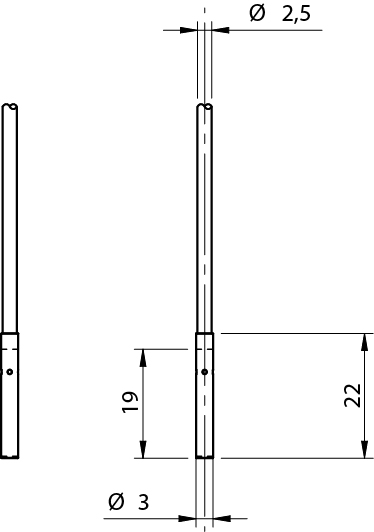

| Dimensões | Ø3 / L = 22mm |
| Montagem | Blindado |
| Material | AISI303 Aço inox |
| Material do corpo | AISI303 Aço inox |
| Peso | 30g |
| Conexões | 2m PUR Cable |
| Material da face ativa | PBT |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | Ø3 |
Testes e certificações
| Certificações | CE UL |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Dados gerais
| Dimensões | Ø3 / L = 22mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Um sensor tão pequeno é confiável em ambientee industrial?
Sim. Apesar do Ø3 mm, a série AA tem corpo em aço inox, vedação IP67 e proteção elétrica total (curto-circuito e inversão de polaridade), com indicador LED de saída — a mesma robustez das séries maiores, em escala miniatura.
O que ele detecta?
Como todo sensor indutivo, detecta apenas metais, sem contato. A distância de comutação (Sn) é proporcional ao diâmetro do sensor — confira o valor exato na tabela de especificações acima e preveja margem de segurança na instalação.
Qual a diferença entre as versões com cabo e com conector?
Os sufixos indicam a conexão: versões com cabo integrado (normalmente 2 m) para ligação direta, e versões com conector M8 para maporcaenção rápida com cabos SAC pré-montados. A função de detecção é idêntica.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
