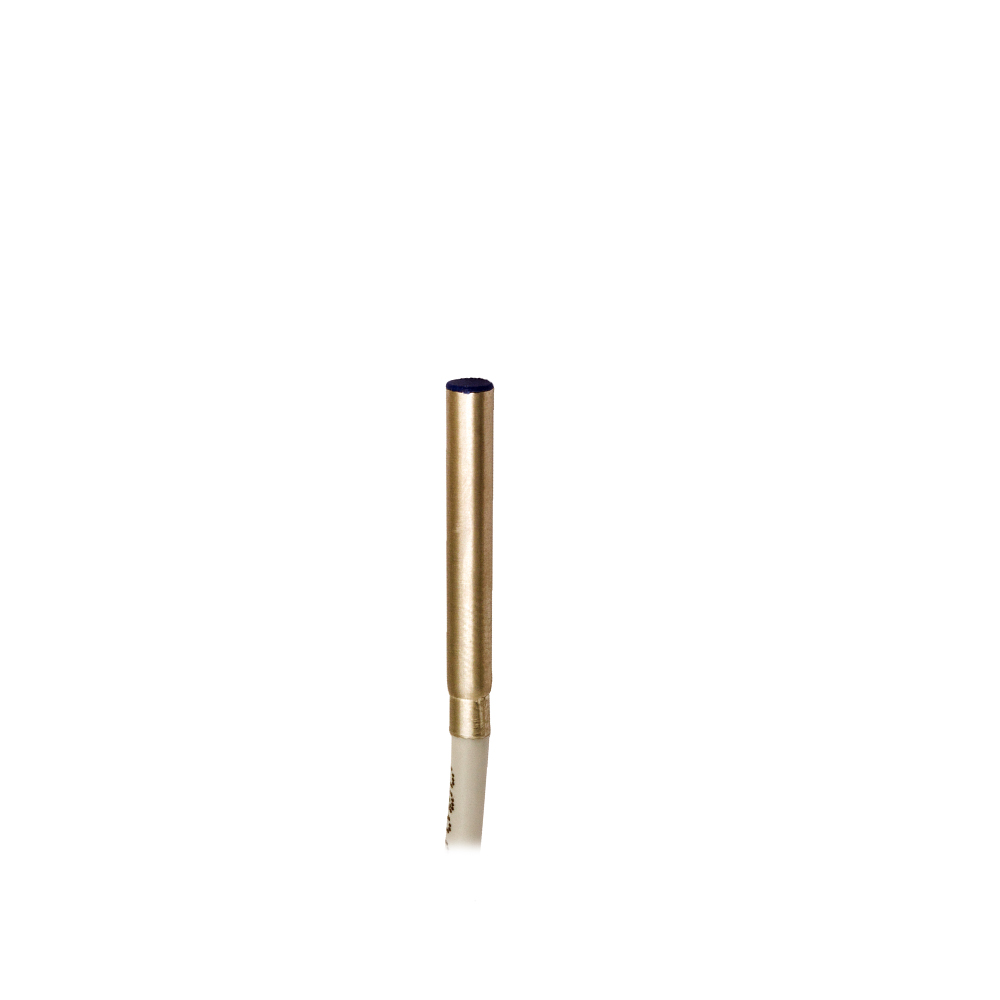

O AC1/AP-3A8F pertence à série AC da Datasensing: sensores indutivos miniaturizados de Ø4 mm com corpo liso em aço inox e grau de proteção IP67. Um ponto de equilíbrio entre dimensão mínima e robustez, com eletrônica totalmente protegida contra danos elétricos e indicador LED de saída.
Aplicações típicas
Detecção de posição em automação compacta: garras de robôs, pinças e atuadores pneumáticos, dispositivos de montagem e verificação de presença de componentes metálicos em linhas de eletrônicos e mecânica fina.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 1,5mm |
| Operanting distance | 0…1,21mm |
| Standard target | 4.5×4.5mm FE360 |
| Correction Factor | copper: 0,29 ± 10% / aluminium: 0,23 ± 10% / brass: 0,31 ± 10% / stainless steel: 0,66 ± 10% |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | Ø4 standard flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | ≤ 100mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤ 1,5V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos
| Mounting | Shielded |
| Material | AISI303 Stainless Steel |
| Material do corpo | AISI303 Stainless Steel |
| Connections | 2m PUR Cable |
| Active Head Material | PBT |
| Diameter/Dimension | Ø4 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Dados gerais
| Dimensões | Ø4 / L = 30,2mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Como fixar um sensor de corpo liso Ø4 mm?
Por suportes com furo calibrado e parafuso de aperto lateral, ou blocos de fixação dedicados. O corpo em aço inox tolera bem o aperto — respeitando o torque, para não deformar o tubo.
O que ele detecta?
Apenas metais, sem contato. A distância de comutação (Sn) está na tabela acima; alvos de aço dão o alcance nominal e metais não ferrosos reduzem o alcance (fator de correção).
Qual a diferença entre as versões da série?
Os sufixos do código indicam a combinação de saída (PNP/NPN, NA/NF) e conexão (cabo integrado ou conector M8). O descritor no topo desta página traz a configuração exata deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
