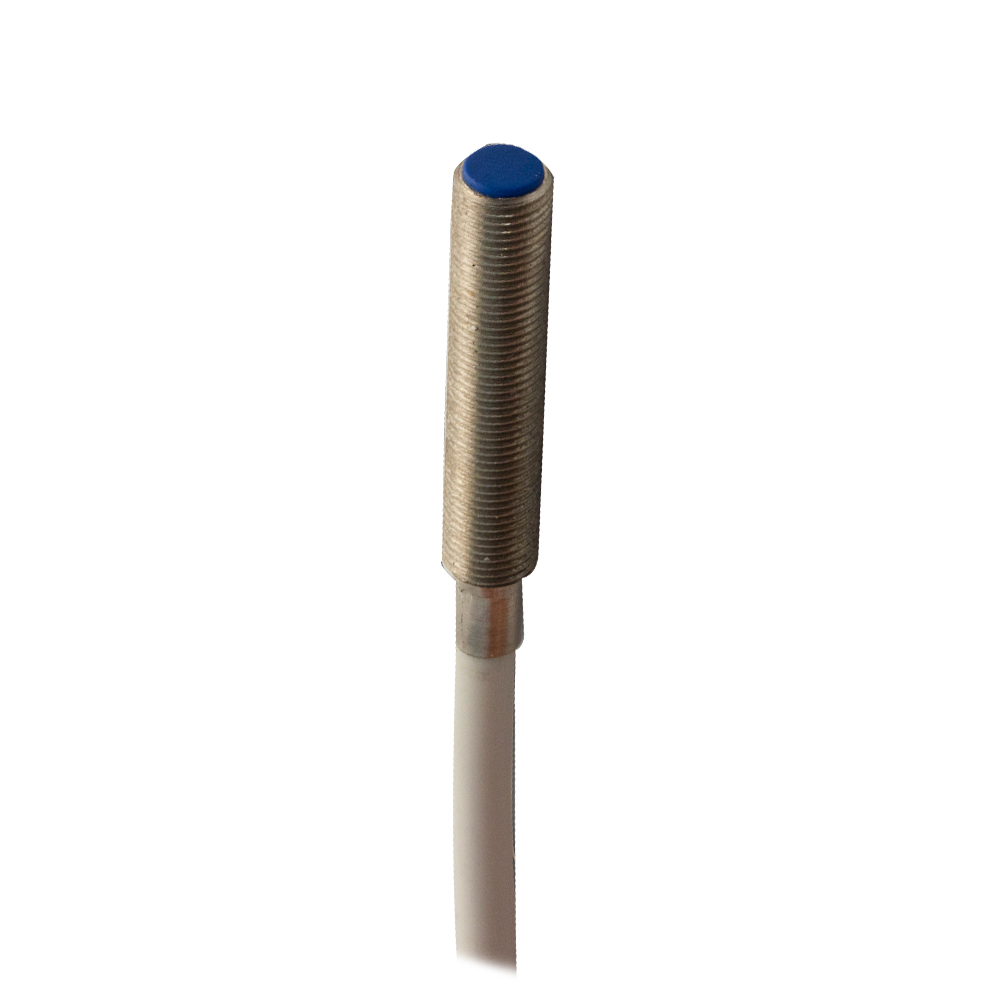

O AD1/AP-1A86 pertence à série AD da Datasensing: sensores indutivos miniaturizados com rosca M5 e corpo em aço inox — apenas 30 mm de comprimento na versão com cabo (38 mm com conector). Alimentação de 10 a 30 Vcc, corrente de saída de 100 mA, indicador LED, grau de proteção IP67 e proteção elétrica total (curto-circuito e inversão de polaridade).
Aplicações típicas
O formato M5 ultracurto resolve detecção de posição onde sensores convencionais não cabem: garras e pinças de robôs, cilindros e atuadores compactos, dispositivos de montagem de precisão, máquinas de eletrônicos e mecânica fina. A rosca M5 garante fixação firme e ajuste preciso da distância de detecção.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 0,8mm |
| Operanting distance | 0…0,65mm |
| Standard target | 5x5mm FE360 |
| Correction Factor | copper: 0,32 ± 10% / aluminium: 0,26 ± 10% / brass: 0,35 ± 10% / stainless steel: 0,66 ± 10% |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M5 standard flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | ≤ 100mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤ 1,5V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos
| Mounting | Shielded |
| Material | AISI303 Stainless Steel |
| Material do corpo | AISI303 Stainless Steel |
| Connections | 5m PVC Cable |
| Active Head Material | PBT |
| Torque de aperto | 2Nm |
| Diameter/Dimension | M5 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M5x0.5 |
Dados gerais
| Dimensões | M5 x 0,5 / L = 30,2mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a distância de detecção desta série?
Os modelos M5 da série AD trabalham com Sn na faixa de décimos de milímetro a poucos milímetros, conforme a versão — o valor exato deste modelo está na tabela de especificações acima. Em miniaturas, preveja folga na instalação e considere o fator de correção para metais não ferrosos.
O que significam PNP/NPN e NA/NF no código?
PNP e NPN indicam a lógica da saída transistorizada (carga ao negativo ou ao positivo, respectivamente — PNP é o padrão mais comum no Brasil); NA/NF é o estado do contato (normalmente aberto/fechado). O descritor no topo da página informa a configuração exata deste modelo.
Cabo integrado ou conector M8 — qual escolher?
Cabo integrado (2 m) é mais econômico e direto; o conector M8 facilita manutenção e troca rápida usando cabos pré-montados. A detecção é idêntica — a escolha é de conveniência da instalação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
