O AE1/AN-1F pertence à série AE da Datasensing: sensores indutivos cilíndricos M8 de dimensões extremamente reduzidas, com corpo metálico, indicador LED de status visível em 360° e grau de proteção IP67. Alimentação de 10 a 30 Vcc, corrente de saída de 100 mA e proteção completa contra danos elétricos (curto-circuito e inversão de polaridade). A série oferece modelos standard e de longa distância, em corpo standard ou curto, com saída por cabo axial, conector M8 ou conector M12 — e versões ATEX categoria 3 sob consulta.
Aplicações típicas
O M8 é um dos formatos mais usados da automação: detecção de posição em máquinas-ferramenta, linhas de montagem, embaladoras, dispositivos pneumáticos e robótica. As versões faceadas montam rente ao metal (Sn 1,5 mm standard / 2 mm longa distância); as não faceadas maximizam o alcance (Sn 2,5 mm standard / 4 mm longa distância). O LED visível em 360° facilita o diagnóstico em qualquer posição de montagem.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 1,5mm |
| Operanting distância | 0…1,21mm |
| Standard target | 8x8mm FE360 |
| Correction Factor | copper: 0,29 / aluminium: 0,38 / latão: 0,49 / aço inox: 0,78 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M8 standard faceado mount |
| Functions | Proximity |
Saídas

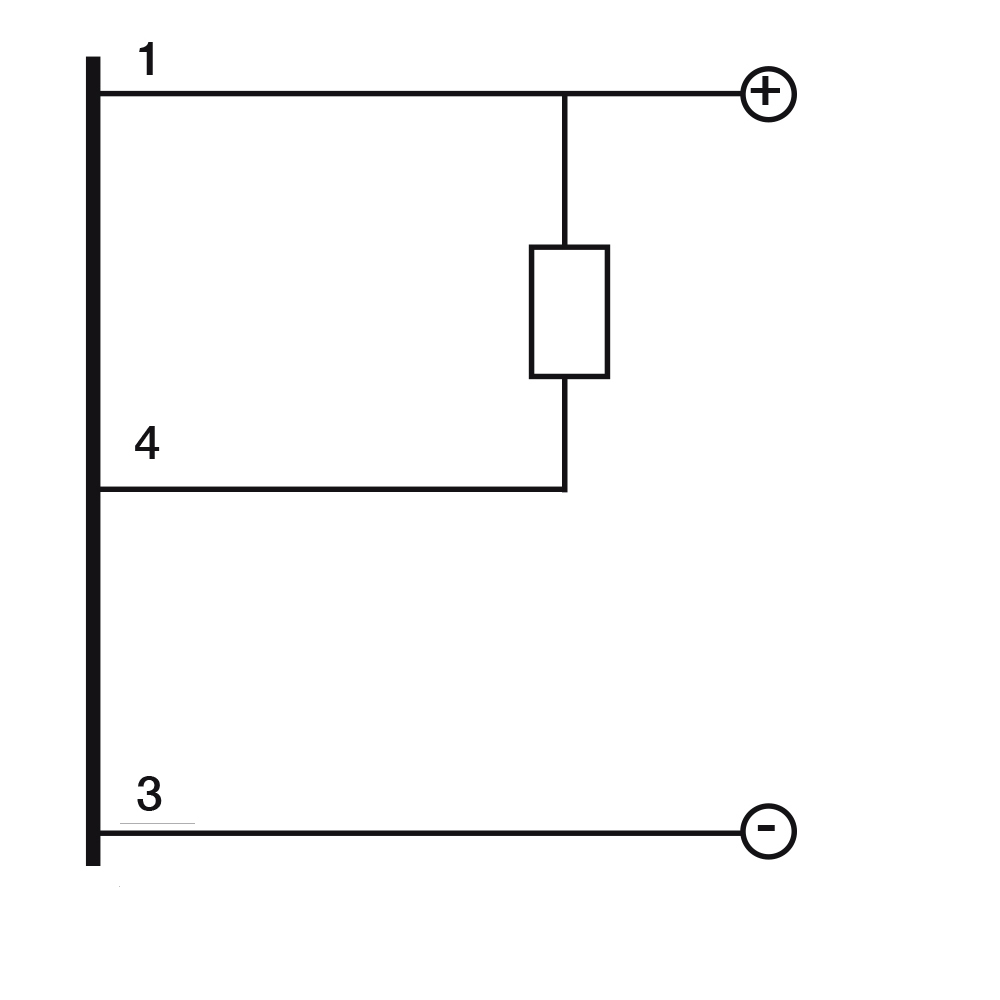

| Tipo de saída | NPN |
| Função de saída | NO |
| Frequência de comutação | 5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Corrente de carga | ≤ 200mA |
| Leakage current | ≤ 10μA |
| saída voltage drop | ≤ 1,8V @200mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED saída state |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos

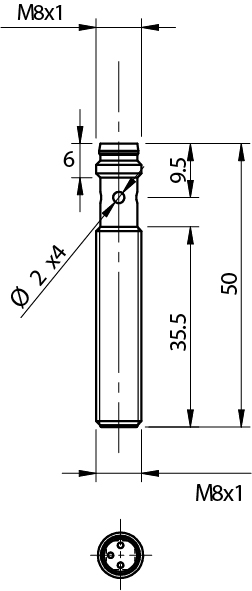

| Dimensões | M8 x 1 / L = 50mm |
| Mounting | Shielded |
| Material | Nickel-plated latão |
| Material do corpo | Nickel-plated latão |
| Peso | 20g |
| conexãos | M8 conector |
| Active Head Material | PBT |
| Torque de aperto | 3Nm |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | M8 |
Testes e certificações
| Certificações | CE UR |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M8x1 |
Dados gerais
| Dimensões | M8 x 1 / L = 50mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre faceado e não faceado?
O sensor faceado (blindado) pode ser montado rente ao metal, com a face embutida no suporte — ideal onde há risco de impacto. O não faceado precisa de zona livre ao redor da face, mas alcança distâncias maiores. Na série AE: 1,5–2 mm faceado e 2,5–4 mm não faceado, conforme a versão. O valor exato deste modelo está na tabela acima.
PNP ou NPN — qual escolher?
Depende da entrada do seu CLP: PNP (comuta o positivo) é o padrão dominante no Brasil e na Europa; NPN (comuta o negativo) é comum em equipamentos asiáticos. A série AE oferece as duas lógicas, em NA ou NF — o descritor no topo da página informa a configuração deste modelo.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M8 segue dimensões e pinagem padronizadas de mercado. Nossa equipe faz gratuitamente o estudo de equivalência com códigos Balluff, Pepperl+Fuchs, Sick, Omron, Keyence e outros — envie o código atual e retornamos o correspondente Datasensing.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
