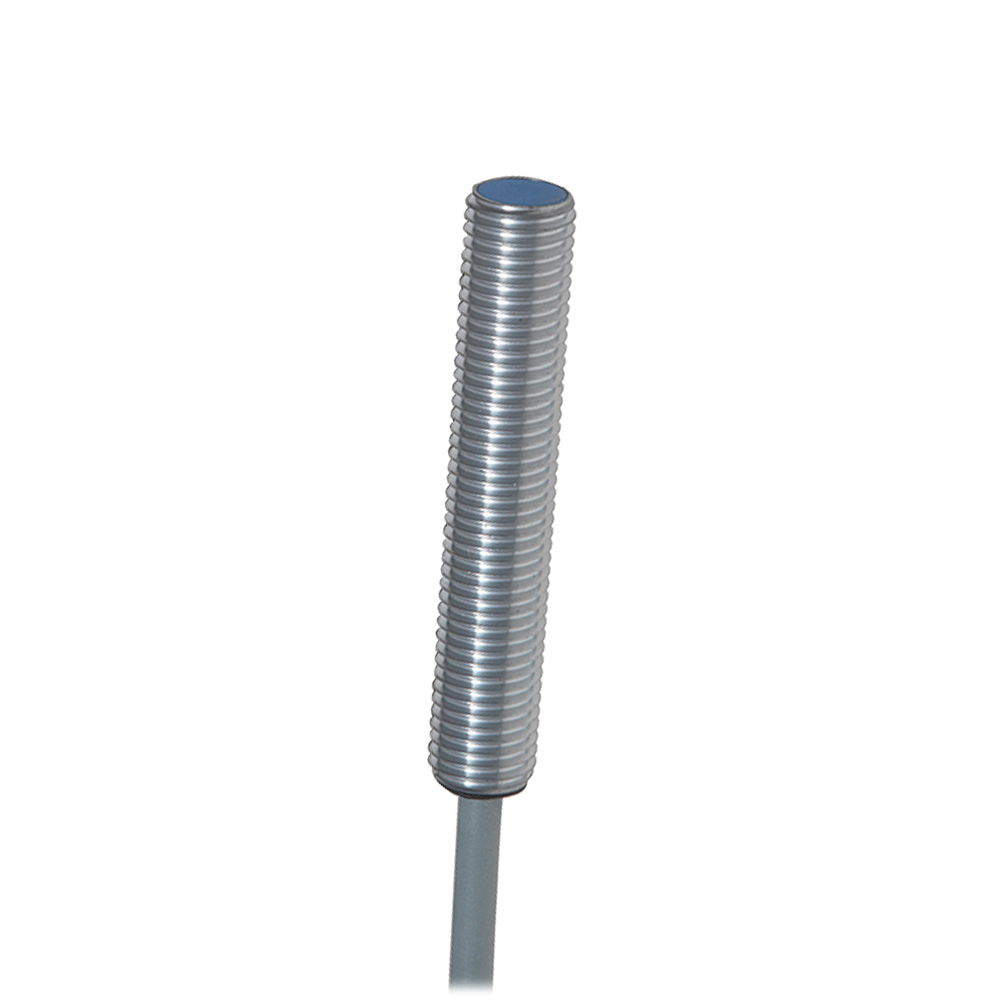

O AE1/D1-7A pertence à série AE da Datasensing: sensores indutivos cilíndricos M8 de dimensões extremamente reduzidas, com corpo metálico, indicador LED de status visível em 360° e grau de proteção IP67. Alimentação de 10 a 30 Vcc, corrente de saída de 100 mA e proteção completa contra danos elétricos (curto-circuito e inversão de polaridade). A série oferece modelos padrão e de longa distância, em corpo padrão ou curto, com saída por cabo axial, conector M8 ou conector M12 — e versões ATEX categoria 3 sob consulta.
Aplicações típicas
O M8 é um dos formatos mais usados da automação: detecção de posição em máquinas-ferramenta, linhas de montagem, embaladoras, dispositivos pneumáticos e robótica. As versões faceadas montam rente ao metal (Sn 1,5 mm padrão / 2 mm longa distância); as não faceadas maximizam o alcance (Sn 2,5 mm padrão / 4 mm longa distância). O LED visível em 360° facilita o diagnóstico em qualquer posição de montagem.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0…4mm |
| Operanting distância | 0…4mm |
| Alvo padrão | 12x12mm FE360 |
| Deriva térmica de Sr | ±5% (0…+70°C); ±10% (-25°C…0°C) |
| Repetibilidade | 0,3mm (UB 20…30Vcc/Vdc Ta=23°C ±5°C) |
| Resolução | ≤1µm |
Aplicação
| Descrição | M8 padrão no-faceado mount |
| Funções | Proximity |

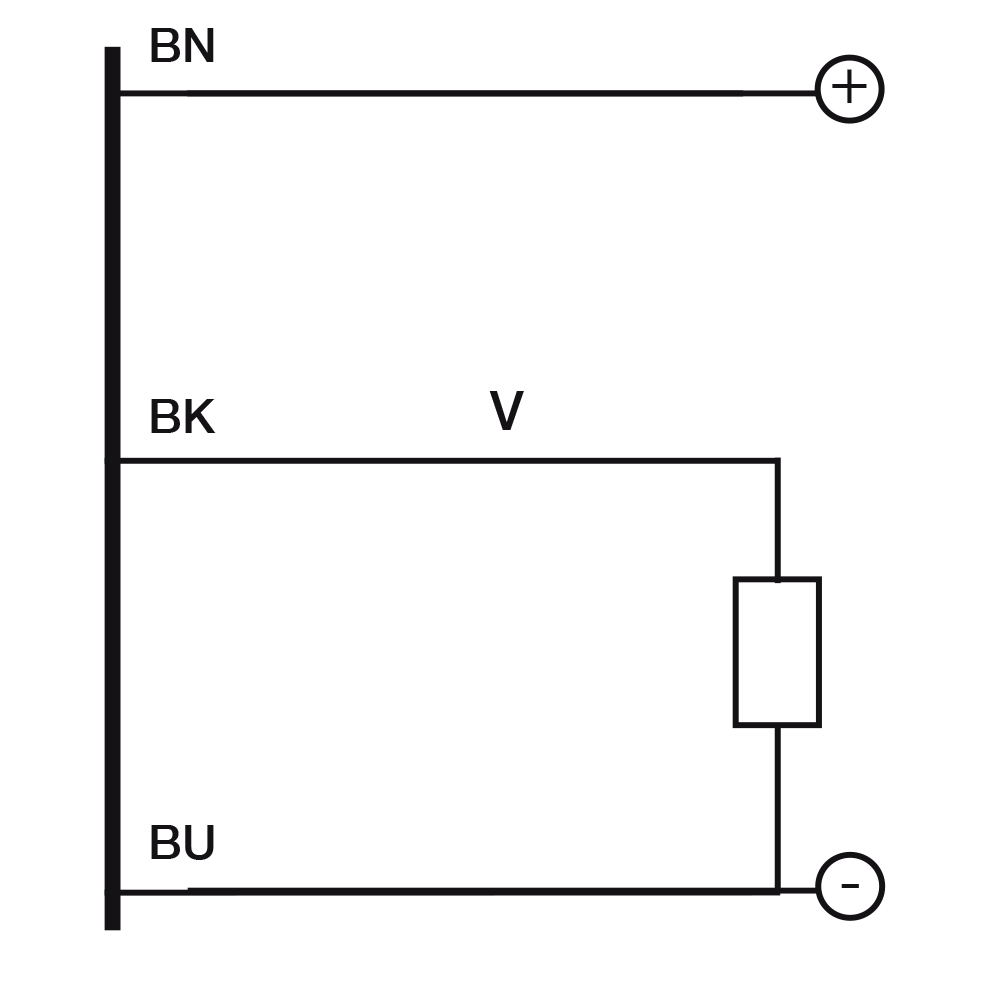

Saídas
| Tipo de saída | Analógica |
| Função de saída | Analógica |
| Tensão Analógica saída | 1 x 0…10V |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 10mA |
| Ripple máximo | ≤ 20% |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| saída tensão | 0V – 0 + 0,4V (23°C) +5,2V ± 0,4V (23°C) +10V ± 0,4V (23°C) |
Dados mecânicos

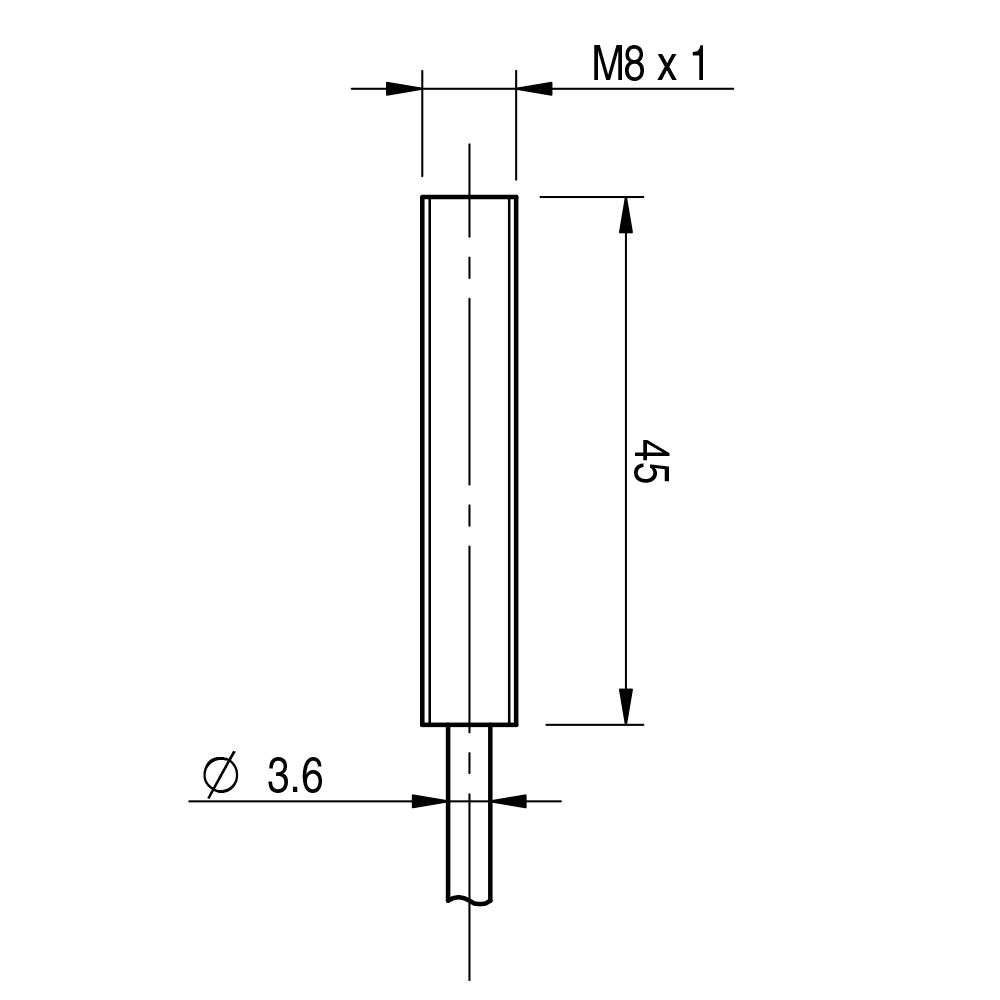

| Dimensões | M8 x 1 / L = 45mm |
| Montagem | Partially Blindado |
| Material | Nickel-plated latão |
| Material do corpo | Nickel-plated latão |
| Peso | 50g |
| conexãos | 2m PVC cabo |
| Material da face ativa | PBT |
| Torque de aperto | 3Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M8 |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M8x1 |
Dados gerais
| Dimensões | M8 x 1 / L = 45mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre faceado e não faceado?
O sensor faceado (blindado) pode ser montado rente ao metal, com a face embutida no suporte — ideal onde há risco de impacto. O não faceado precisa de zona livre ao redor da face, mas alcança distâncias maiores. Na série AE: 1,5–2 mm faceado e 2,5–4 mm não faceado, conforme a versão. O valor exato deste modelo está na tabela acima.
PNP ou NPN — qual escolher?
Depende da entrada do seu CLP: PNP (comuta o positivo) é o padrão dominante no Brasil e na Europa; NPN (comuta o negativo) é comum em equipamentos asiáticos. A série AE oferece as duas lógicas, em NA ou NF — o descritor no topo da página informa a configuração deste modelo.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M8 segue dimensões e pinoagem padronizadas de mercado. Nossa equipe faz gratuitamente o estudo de equivalência com códigos Balluff, Pepperl+Fuchs, Sick, Omron, Keyence e outros — envie o código atual e retornamos o correspondente Datasensing.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
