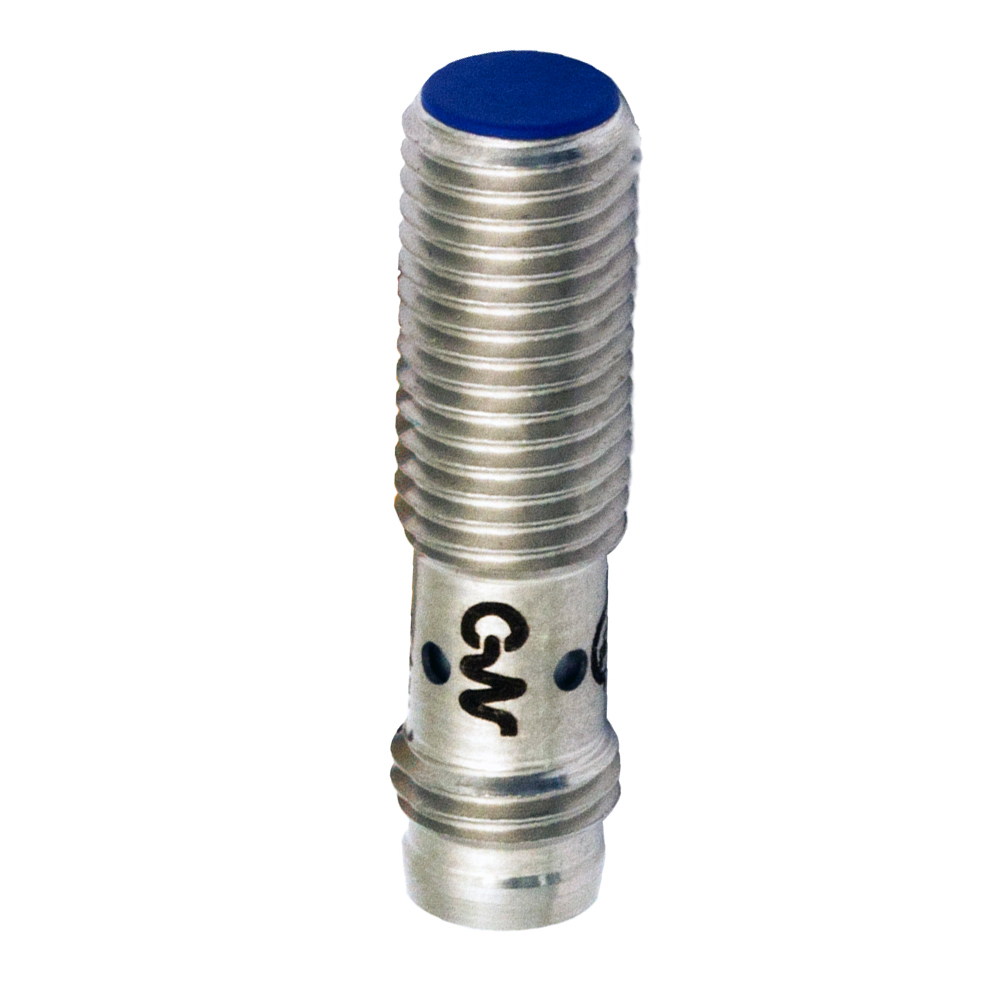

O AES/CN-3F pertence à série AES da Datasensing: a linha M8 miniaturizada, com apenas 20 mm de comprimento na versão com cabo (30 mm com conector M8) e corpo em aço inox AISI 303. Alimentação de 10 a 30 Vcc, corrente de saída de 100 mA, indicador LED e proteção completa contra danos elétricos — o M8 para onde nem o M8 convencional cabe.
Aplicações típicas
Detecção de posição em espaços críticos: garras e pinças de robôs, atuadores compactos, dispositivos de montagem densamente ocupados e retrofits onde o comprimento do sensor convencional impede a instalação. O corpo curto em inox mantém a robustez industrial no formato mínimo.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 2mm |
| Operanting distance | 0…1,62mm |
| Standard target | 8x8mm FE360 |
| Correction Factor | copper: 0,15 ± 10% / aluminium: 0,15 ± 10% / brass: 0,21 ± 10% / stainless steel: 0,56 ± 10% |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M8 mini flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | NPN |
| Função de saída | NC |
| Frequência de comutação | 7kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | ≤ 100mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤ 1,5V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos

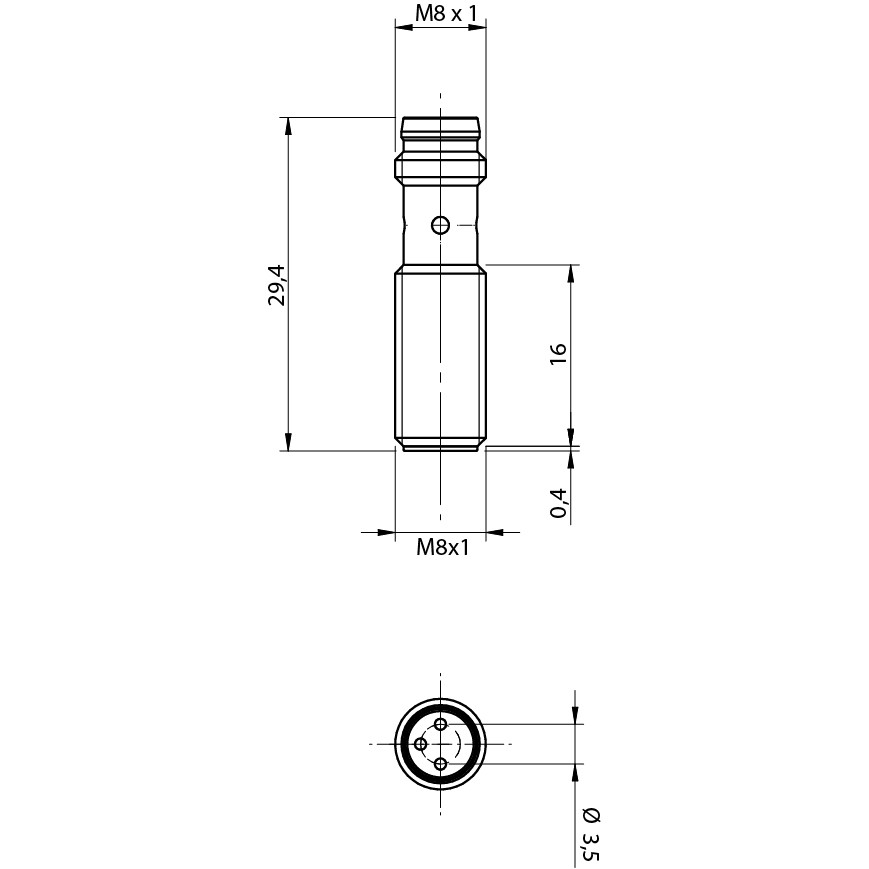

| Dimensões | M8 x 1 / L = 29,4mm |
| Mounting | Shielded |
| Material | AISI303 Stainless Steel |
| Material do corpo | AISI 303 Stainless Steel |
| Peso | 4g |
| Connections | M8 Plug |
| Active Head Material | PBT |
| Torque de aperto | 5Nm |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | M8 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M8x1 |
Dados gerais
| Dimensões | M8 x 1 / L = 29,4mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do AES sobre o AE convencional?
O comprimento: 20 mm com cabo contra os corpos maiores da linha standard. Em compensação, o corpo curto abriga eletrônica mais compacta — as distâncias de comutação são as típicas do M8. Se o espaço não é restrição, a série AE standard oferece mais opções de alcance e conexão.
O que ele detecta?
Apenas metais, sem contato. Alvos de aço dão o alcance nominal (Sn na tabela acima); alumínio, latão e inox reduzem o alcance pelo fator de correção do material.
Cabo integrado ou conector M8?
Cabo (2 m) é direto e econômico; o conector M8 (30 mm de corpo) permite troca rápida com cabos pré-montados. A detecção é idêntica — a escolha é da instalação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
