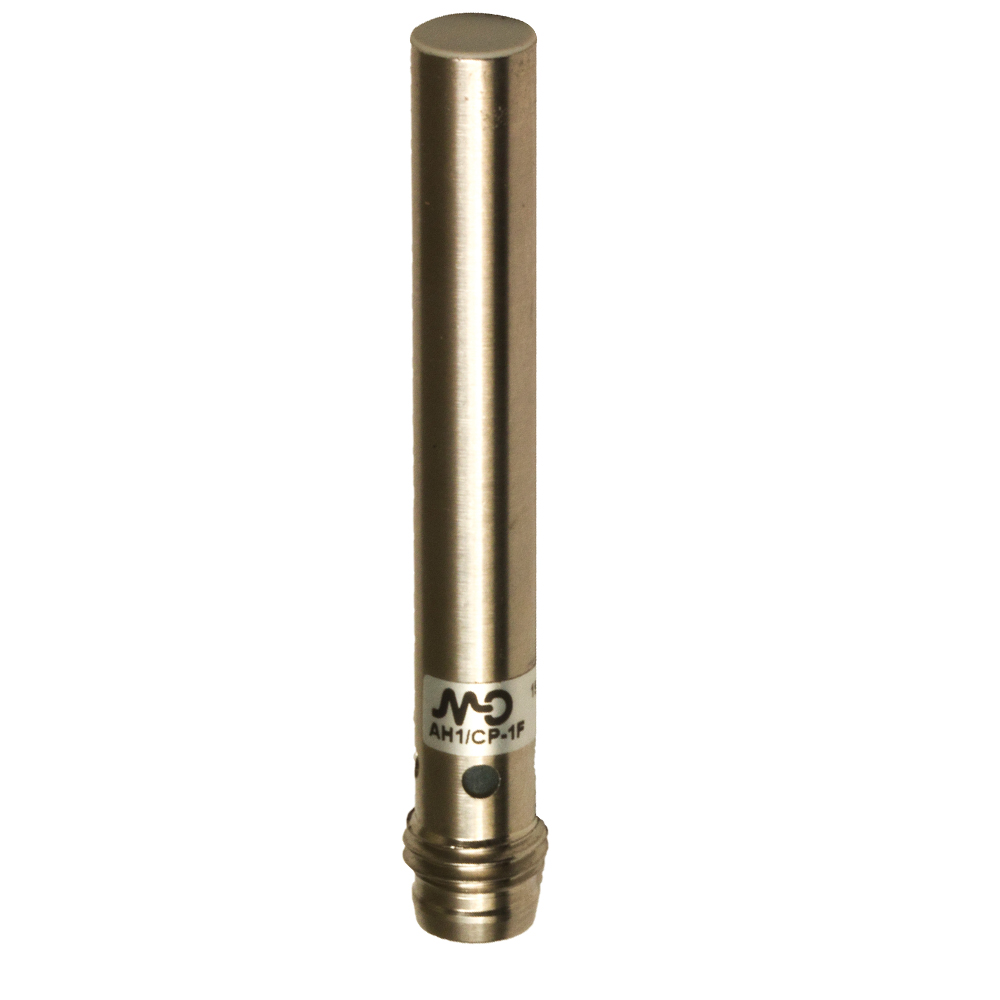

O AH1/AN-3F pertence à série AH da Datasensing: sensores indutivos miniaturizados de Ø6,5 mm com corpo liso em aço inox e grau de proteção IP67. O maior alcance entre as miniaturas de corpo liso, com eletrônica totalmente protegida contra danos elétricos (curto-circuito e inversão de polaridade) e indicador LED de saída.
Aplicações típicas
Detecção de posição onde o espaço é limitado mas se exige alcance maior que o das miniaturas Ø3–M5: garras e atuadores, dispositivos de montagem, mecânica de precisão e retrofits compactoos. O corpo em aço inox com IP67 suporta ambientees industriais severos.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 2mm |
| Distância de detecção | 0…1,62mm |
| Alvo padrão | 8x8mm FE360 |
| Correction Factor | cobre: 0,10 / alumínio: 0,17 / latão: 0,25 / aço inox: 0,60 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | Ø6,5 padrão flush mount |
| Funções | Proximity |
Saídas

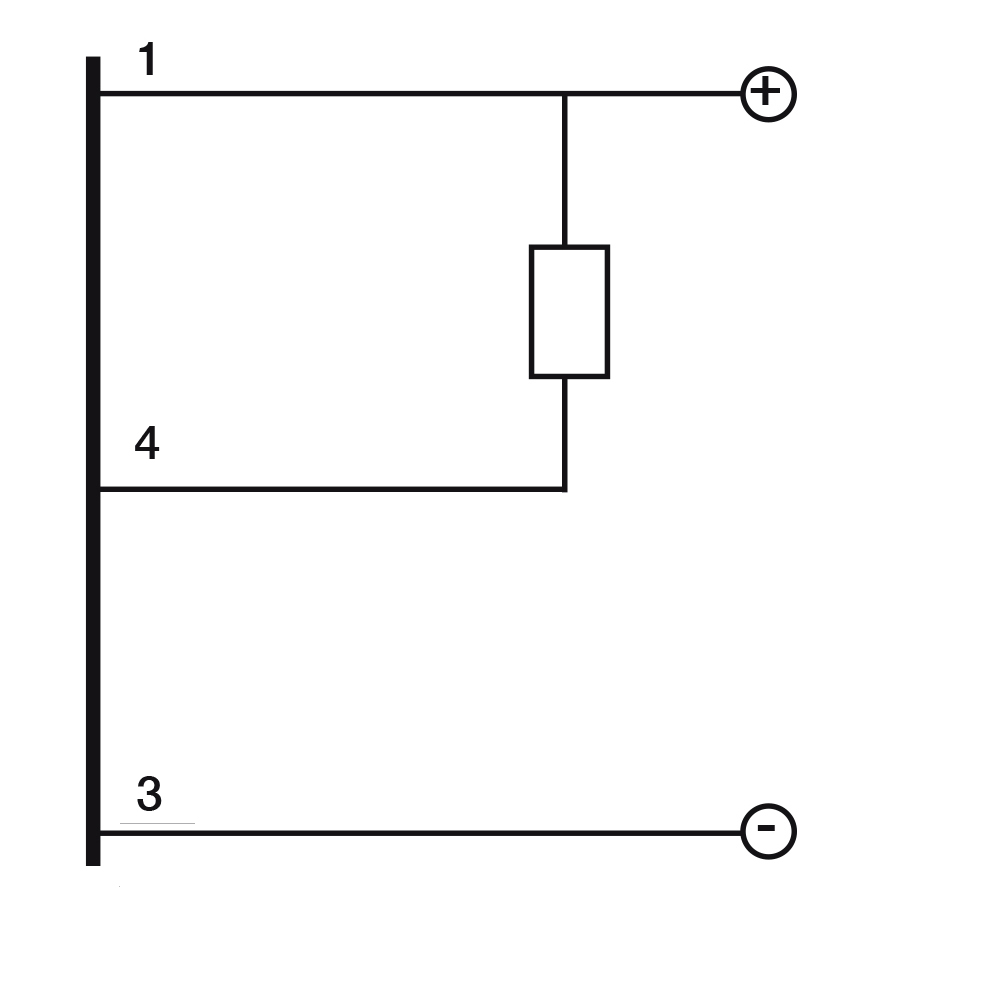

| Tipo de saída | NPN |
| Função de saída | NO |
| Frequência de comutação | 5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1,8V @200mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

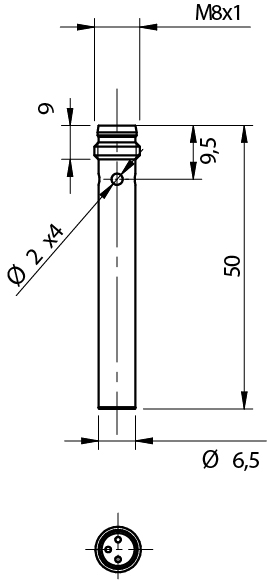

| Dimensões | Ø6,5 / L = 50mm |
| Montagem | Blindado |
| Material | AISI303 Aço inox |
| Material do corpo | AISI303 Aço inox |
| Peso | 5g |
| Conexões | M8 Plugue |
| Material da face ativa | PBT |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | Ø6,5 |
Testes e certificações
| Certificações | CE UR |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Dados gerais
| Dimensões | Ø6,5 / L = 50mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Como fixar um sensor de corpo liso Ø6,5 mm?
Por suportes com furo calibrado e parafuso de aperto lateral, ou blocos de fixação dedicados — respeitando o torque para não deformar o tubo. É a alternativa quando não há espaço para a rosca e as porcas de um M8.
O que ele detecta?
Apenas metais, sem contato. A distância de comutação (Sn) exata deste modelo está na tabela acima; alvos de aço dão o alcance nominal e metais não ferrosos reduzem o alcance pelo fator de correção.
Qual a diferença entre as versões da série?
Os sufixos do código indicam a combinação de saída (PNP/NPN, NA/NF), alcance e conexão (cabo integrado ou conector). O descritor no topo desta página traz a configuração exata deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
