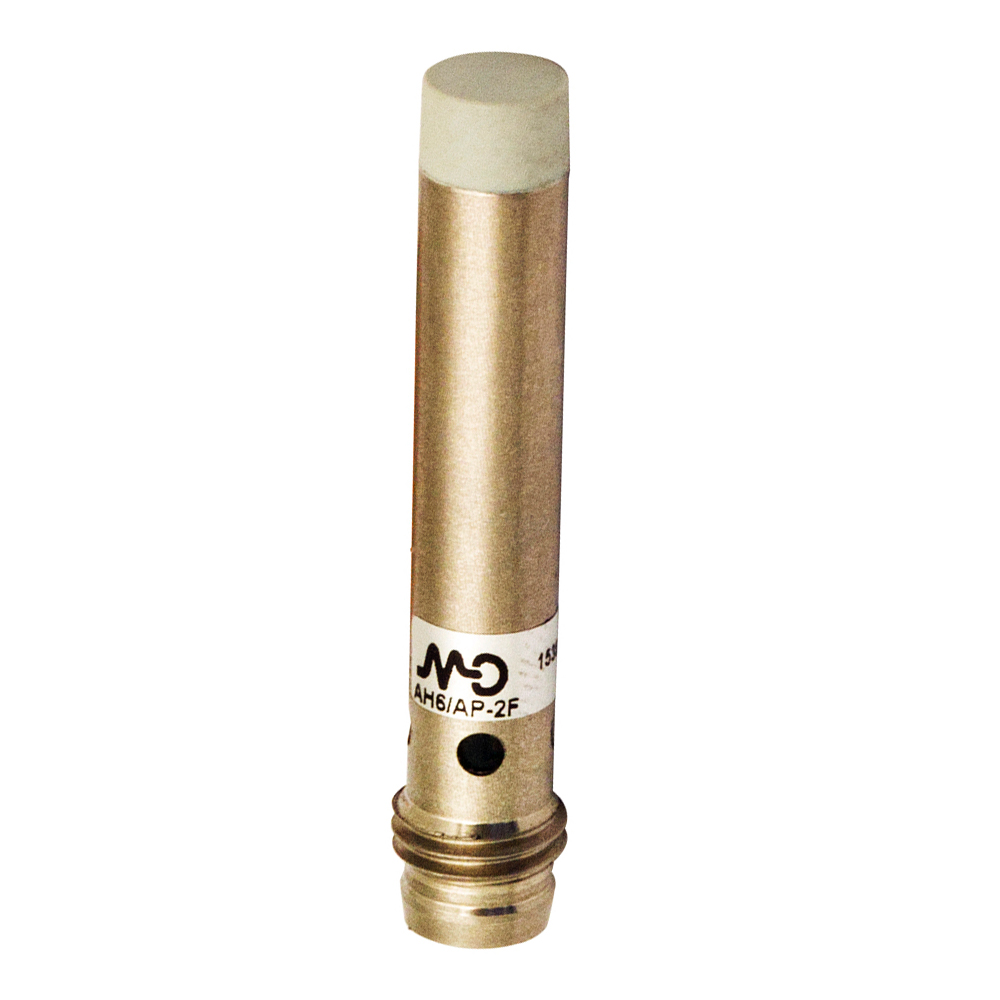

O AH6/AP-2F pertence à série AH da Datasensing: sensores indutivos miniaturizados de Ø6,5 mm com corpo liso em aço inox e grau de proteção IP67. O maior alcance entre as miniaturas de corpo liso, com eletrônica totalmente protegida contra danos elétricos (curto-circuito e inversão de polaridade) e indicador LED de saída.
Aplicações típicas
Detecção de posição onde o espaço é limitado mas se exige alcance maior que o das miniaturas Ø3–M5: garras e atuadores, dispositivos de montagem, mecânica de precisão e retrofits compactos. O corpo em aço inox com IP67 suporta ambientes industriais severos.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 2,5mm |
| Operanting distance | 0…2,02mm |
| Standard target | 8x8mm FE360 |
| Correction Factor | copper: 0,39 / aluminium: 0,45 / brass: 0,54 / stainless steel: 0,81 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | Ø6,5 short case no-flush mount |
| Functions | Proximity |
Saídas

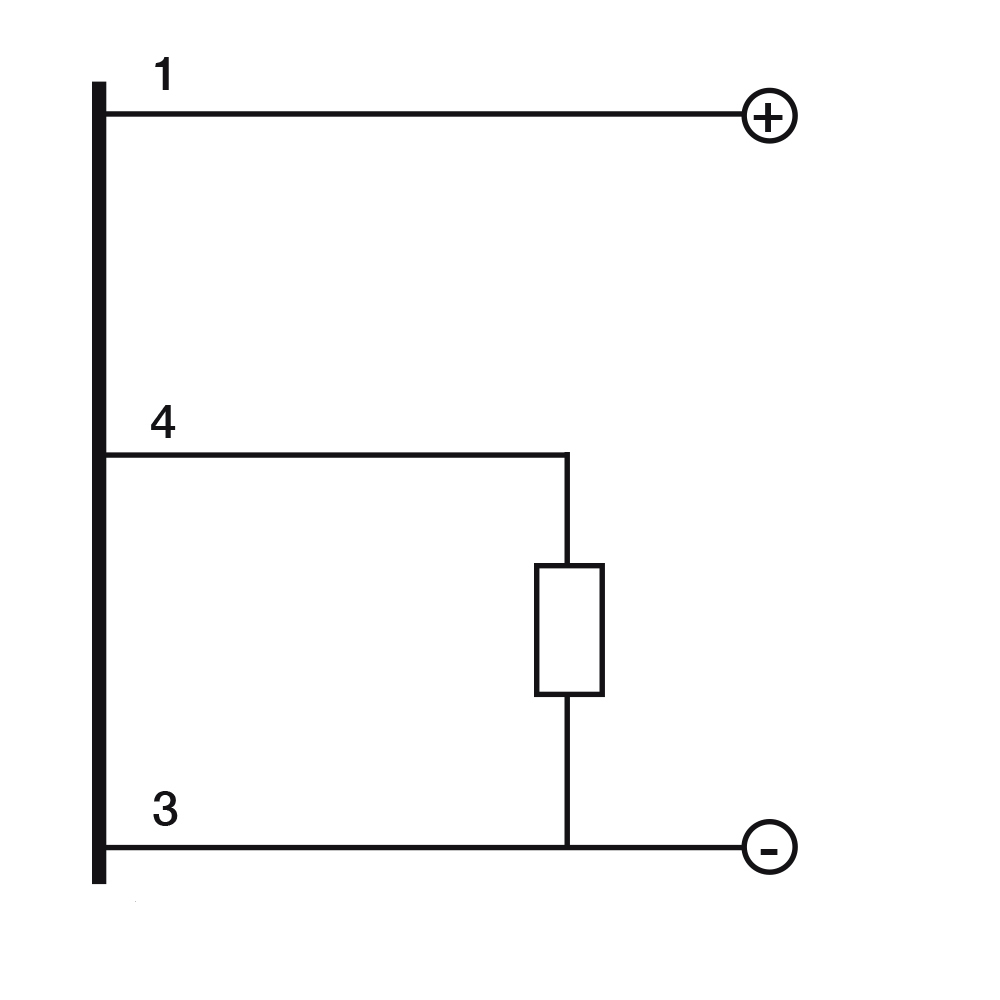

| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | ≤ 200mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤ 1,8V @200mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos

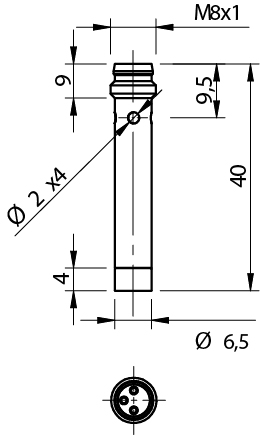

| Dimensões | Ø6,5 / L = 40mm |
| Mounting | Unshielded |
| Material | AISI303 Stainless Steel |
| Material do corpo | AISI303 Stainless Steel |
| Peso | 5g |
| Connections | M8 Plug |
| Active Head Material | PBT |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | Ø6,5 |
Testes e certificações
| Certificações | CE UR |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Dados gerais
| Dimensões | Ø6,5 / L = 40mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Como fixar um sensor de corpo liso Ø6,5 mm?
Por suportes com furo calibrado e parafuso de aperto lateral, ou blocos de fixação dedicados — respeitando o torque para não deformar o tubo. É a alternativa quando não há espaço para a rosca e as porcas de um M8.
O que ele detecta?
Apenas metais, sem contato. A distância de comutação (Sn) exata deste modelo está na tabela acima; alvos de aço dão o alcance nominal e metais não ferrosos reduzem o alcance pelo fator de correção.
Qual a diferença entre as versões da série?
Os sufixos do código indicam a combinação de saída (PNP/NPN, NA/NF), alcance e conexão (cabo integrado ou conector). O descritor no topo desta página traz a configuração exata deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
