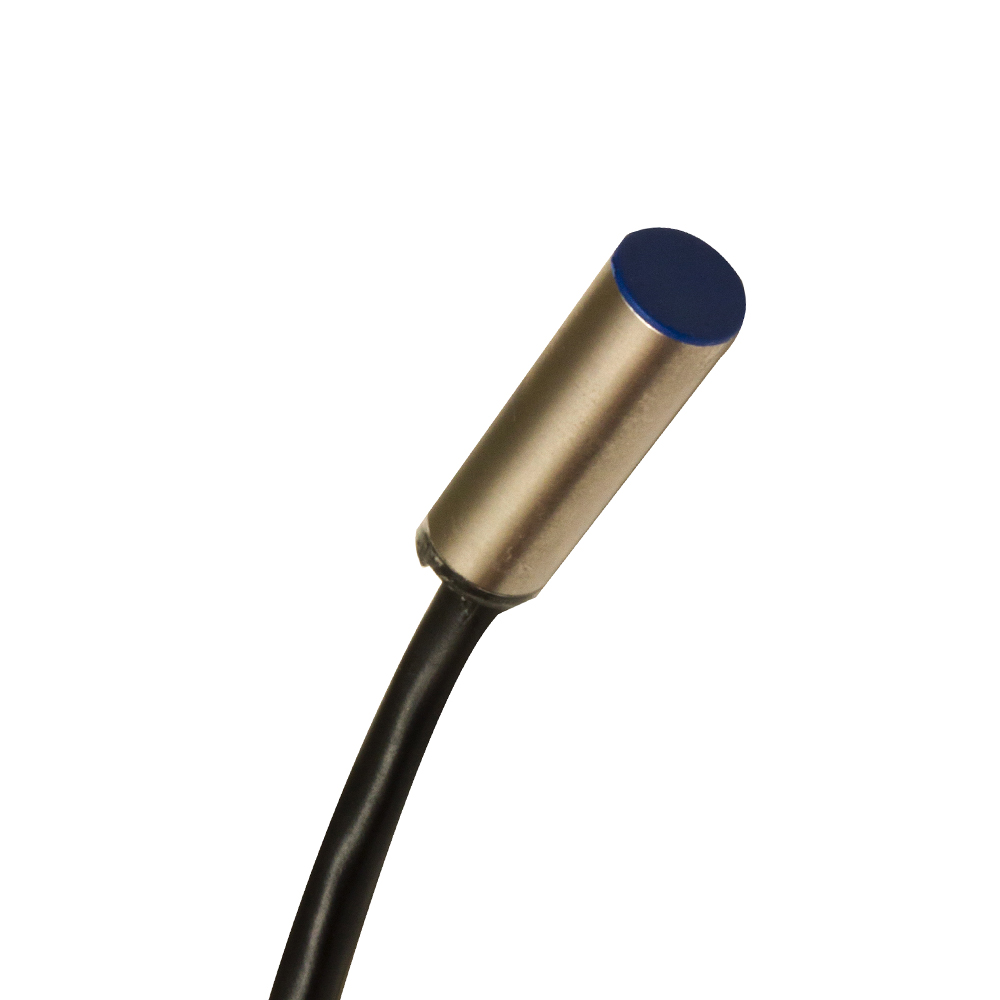

O AHS/AN-1A pertence à série AHS da Datasensing: a versão ultracompactoa da linha de sensores indutivos Ø6,5 mm, com corpo curto em aço inox, grau de proteção IP67, indicador LED e proteção completa contra danos elétricos — para instalações onde nem o Ø6,5 convencional cabe.
Aplicações típicas
Detecção de posição em espaços críticos: garras e pinoças de robôs, atuadores e cilindros compactoos, dispositivos densamente ocupados e retrofits onde o comprimento do sensor convencional impede a instalação.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 1,5mm |
| Distância de detecção | 0…1,21mm |
| Alvo padrão | 6,5×6,5mm FE360 |
| Correction Factor | cobre: 0,10 ± 10% / alumínio: 0,05 ± 10% / latão: 0,13 ± 10% / aço inox: 0,54 ± 10% |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | Ø6,5 mini flush mount |
| Funções | Proximity |

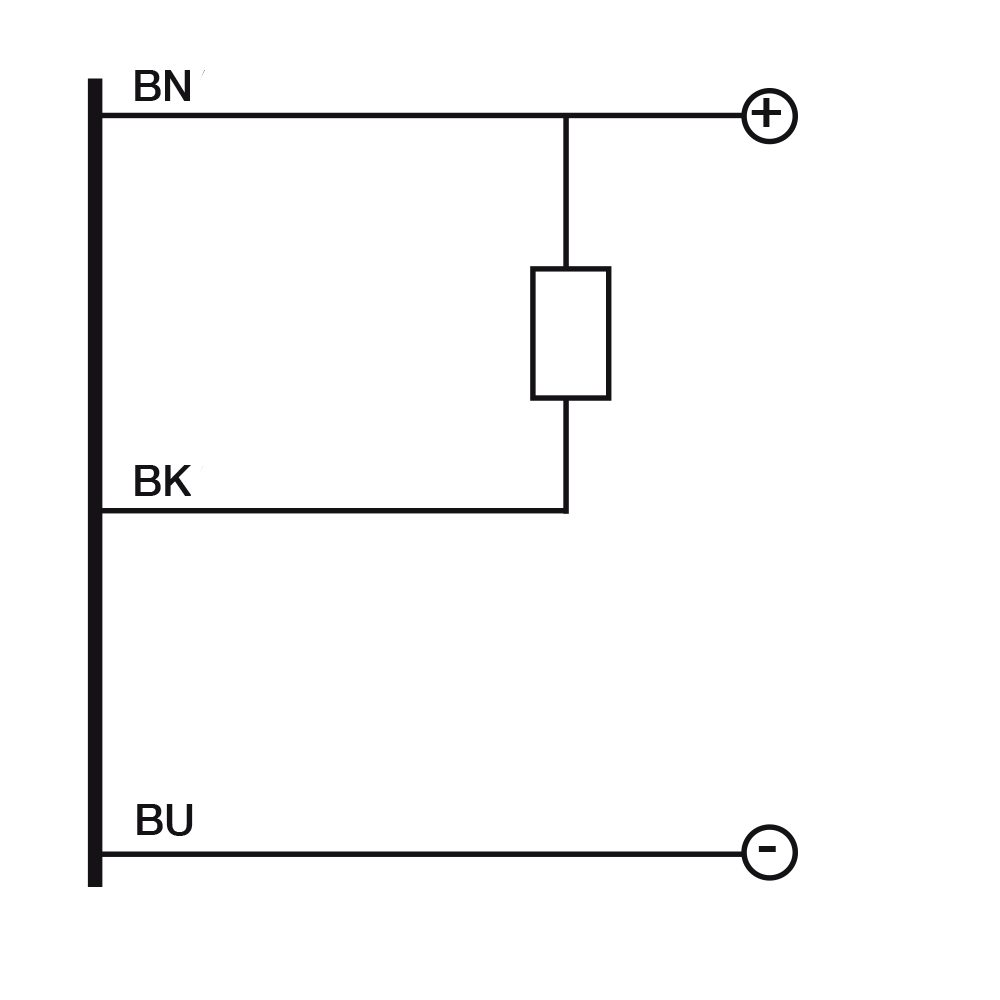

Saídas
| Tipo de saída | NPN |
| Função de saída | NO |
| Frequência de comutação | 7kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 100mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1,5V @100mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

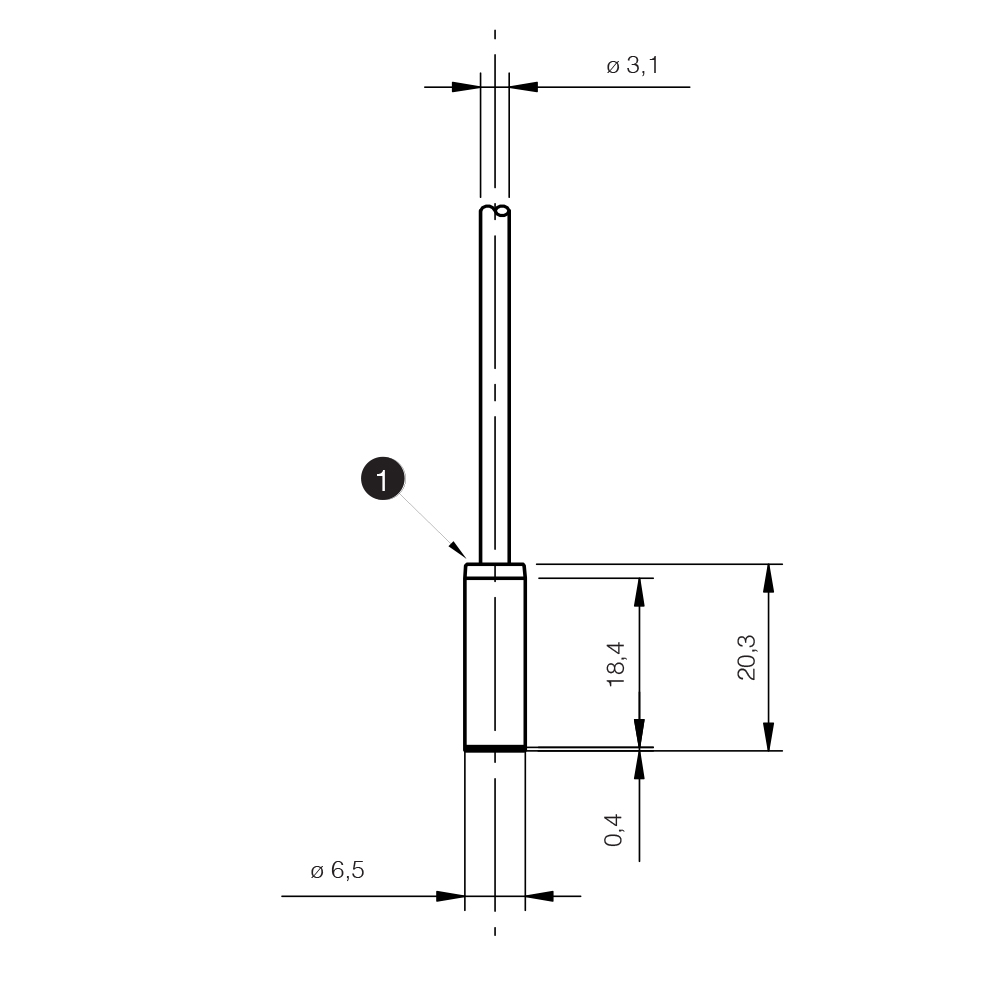

| Dimensões | Ø6,5 / L = 20,3mm |
| Montagem | Blindado |
| Material | AISI303 Aço inox |
| Material do corpo | AISI303 Aço inox |
| Peso | 30g |
| Conexões | 2m PVC Cable |
| Material da face ativa | PBT |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | Ø6,5 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Dados gerais
| Dimensões | Ø6,5 / L = 20,3mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do AHS sobre o AH convencional?
O comprimento do corpo, sensivelmente menor — as dimensões exatas deste modelo estão na tabela acima. Se o espaço não é restrição, a série AH padrão oferece mais opções de configuração.
O que ele detecta?
Apenas metais, sem contato. Confira a distância de comutação (Sn) na tabela e conlateralre o fator de correção para metais não ferrosos.
Cabo integrado ou conector?
Cabo é direto e econômico; o conector permite troca rápida com cabos pré-montados. A detecção é idêntica — a escolha é da instalação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
